Снятие
1. Снимите тормозной диск (см. соответствующую главу)
2. Снимите защитный колпачок 1, поддев его отверткой, отвинтите гайку 2 ступицы, извлеките шайбу 3 (см. иллюстрацию).

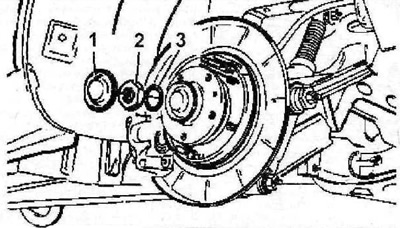

10.2 Снимите защитный колпачок 1, поддев его отверткой
3. Извлеките ступицу вместе с подшипником 4 с помощью универсального двух- или трехкулачкового съемника «а» (см. иллюстрацию). Кулачки съемника устанавливаются по окружности ступицы, нажимной шток должен располагаться по середине хвостовика приводного вала в ступице, чтобы не повредить резьбу.

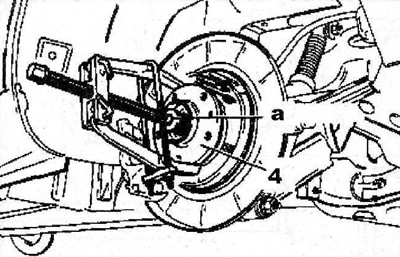

10.3 Извлеките ступицу вместе с подшипником 4 с помощью универсального двух-или трехкулачкового съемника «а»
4. Снимите с хвостовика приводного вала в ступице внутреннее кольцо 5 подшипника (см. иллюстрацию). Кулачки съемника должны устанавливаться так, чтобы захватить кольцо за его внутреннюю сторону.

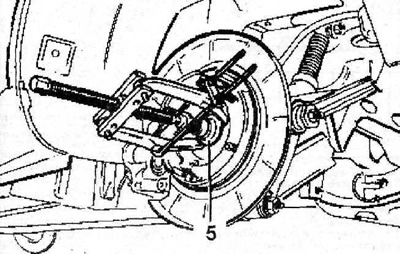

10.4 Снимите с хвостовика приводного вала в ступице внутреннее кольцо 5 подшипника
Установка
5. Почистите ось ступицы и набейте ступицу резиновым или пластмассовым молотком до ее плотной посадки.
6. Запрессуйте подшипник 6ступицы, для чего установите оправку «а» подходящего диаметра на ось ступицы, затем навинтите прежнюю гайку «b» ступицы и затягивайте ее до тех пор, пока подшипник полностью не зайдет на свое место (см. иллюстрацию).

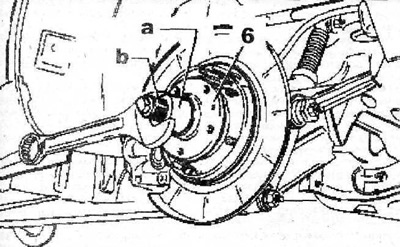

10.6 3апрессуйте подшипник 6 ступицы, для чего установите оправку « а» подходящего диаметра на ось ступицы, затем навинтите прежнюю гайку «b» ступицы и затягивайте ее до тех пор, пока подшипник полностью не зайдет на свое место
7. Снимите все приспособления после установки ступицы.
8. Установите новую шайбу 7, навинтите новую гайку 8 ступицы (см. иллюстрацию), предварительно смазав ее резьбу и контактные поверхности. Затяните гайку ступицы с усилием 280 Нм.
9. Зашплинтуйте гайку ступицы, набейте новый защитный колпачок деревянным молотком.
10. Установите задний тормозной диск (см. соответствующую главу).
