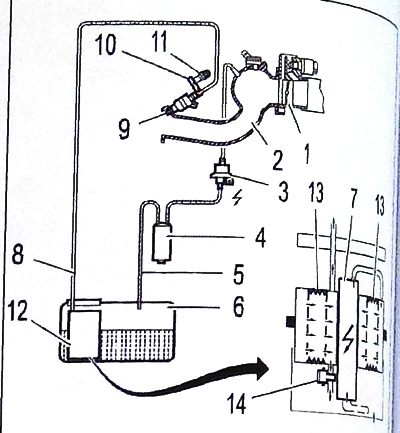

Блок-схема топливной системы «Bosch MEV 17.4»:
1 - блок дроссельной заслонки;
2 - распределитель впускного воздуха;
3 - электромагнитный клапан прокачки абсорбера; 4 - бачок адсорбера (фильтр активированным углем);
5 - трубопровод для рециркуляции паров бензина; 6 - топливный бачок;
7 - узел в сборе топливный насос и датчик уровня топлива;
8 - трубка питания топлива;
9 - топливные форсунки;
10 - рампа питания форсунок;
11 - клапан «Schrader» проверки контроля давления (в зависимости от версии);
12 - топливный насос со встроенным регулятором и фильтром;
13 - корпус топливного фильтра;
14 - регулятор давления топлива.
