Снятие
Отсоедините отрицательную клемму аккумуляторной батареи.
Подсоедините шланг для измерения давления к клапану для прокачки (1) контура питания топливом.
Слейте топливо в подходящую емкость.
Освободите из фиксаторов жгут проводов (2).
Отсоедините разъемы (3).
Отсоедините трубку клапана EGR (4).
Отверните болта (5) и (6) и гайки ТУ.
Снимите:
- комплект шлангов (8);
- патрубок подвода воздуха (9);
- трубку подвода разрежения;
- электрический разъем, расположенный под впускным коллектором;
- впускной коллектор (см. соответствующую операцию).
Очистите трубки высокого давления, прежде чем отворачивать их.
Укройте генератор и стартер.
С помощью состава «Sodimac» или аналогичного очистите зоны «а» (см. рисунок).
Внимание. После открывания контура впрыска топлива любая очистка недопустима.
Отсоедините трубку (11) питания топливом.
Отверните гайки (10) шумоизоляционной прокладки.
Снимите трубку (12) и звукоизолирующий элемент (13) топливораспределительной рампы.

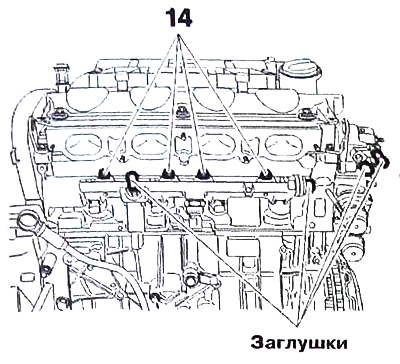

Закройте заглушками крепежные элементы на трубках (11) топливораспределительной рампы (12) и топливного насоса высокого давления. Отверните крепежные болты (14) и снимите топливрраспределительную рампу (снимайте вручную, потянув несколько раз).
Примечание. Сдвиньте форсунки, повернув их несколько раз, чтобы сломать слой отложений, образовавшийся между инжектором и камерой сгорания.

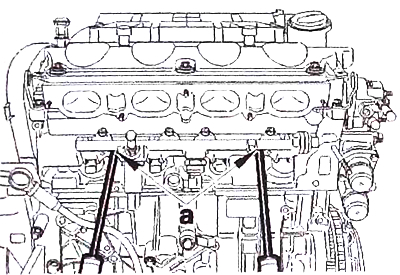

Если топливораспределительная рампа для впрыскивания не снимается вручную, вставьте две плоские отвертки в зону «а», чтоб приподнять её.
 |
 |
Закройте пробками отверстия в форсунках.
Снимите с помощью отвертки фиксаторы (15) и форсунки (16).
Заглушите все открытые отверстия контура высокого давления.
Замена уплотнительной шайбы форсунки
Снимите уплотнительную шайбу (17), стараясь не поцарапать форсунку (с помощью клещей для стопорных колец).
Очистите распылители форсунок с помощью кисти с использованием обезжиривая Sodimac/Mecanet.
Внимание. Запрещено очищать форсунки с помощью ветоши и сжатым воздухом.
Установите новую прокладку в канавку форсунки, предварительно надев ее на втулку приспособления.
Вставьте форсунку в корпус приспособления.
Примечание. После того как прокладка будет надета на корпус форсунки, ее необходимо установить на место как можно быстрее.
Установка
Примечание. Замените прокладки (18) - (19), фиксаторы (15) и трубку высокого давления (20).
Установите на место:
- форсунки на топливораспредело-тельную рампу;
- новые фиксаторы форсунок;
- топливорорпределительную рампу и ее прокладку (21).
Проверьте герметичность топливного контура высокого давления.
Установите на место:
- новую трубку высокого давления;
- звукоизолирующий элемент (13) топловораспределотельной рампы;
- разъемы форсунок.
Установите остальные детали в обратном порядке.
Проверьте герметичность топливного контура высокого давления с помощью детектора утечек.
