Автомобили с двигателем DK5ATE

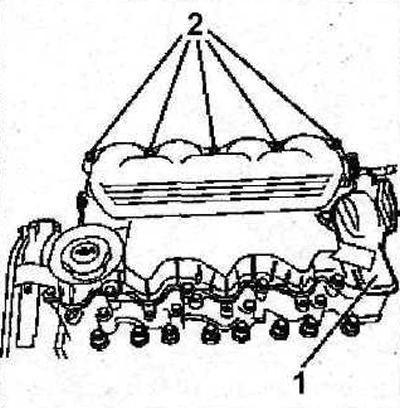

1. Вывинтите болты крепления 2 и снимите камеру 1 и её уплотнительную прокладку (см. иллюстрацию). Момент затяжки болтов 10 Нм.
4.1 Вывинтите болты крепления 2 и снимите камеру 1 и её уплотнительную прокладку

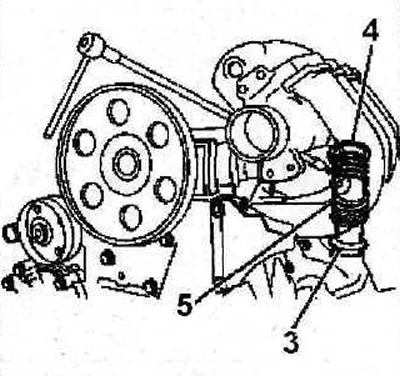

2. Ослабьте хомуты 3 и 4 на шланге системы рециркуляции ОГ, а затем максимально разожмите хомут 3 (см. иллюстрацию). Момент затяжки болтов хомутов 5 Нм.
4.2 Ослабьте хомуты 3 и 4 на шланге системы рециркуляции ОГ

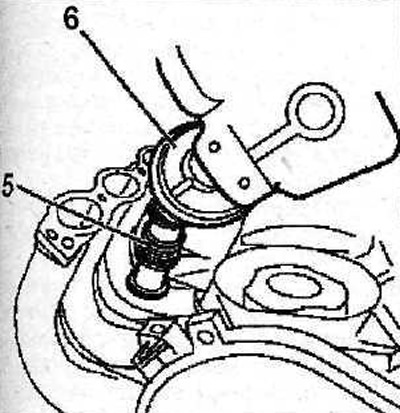

3. Снимите впускной коллектор вместе с механическим клапаном 6 системы рециркуляции ОГ и шлангом 5 подачи ОГ во впускной коллектор (см. иллюстрацию).
4.3 Снимите впускной коллектор вместе с механическим клапаном 6 системы рециркуляции ОГ и шлангом 5 подачи ОГ во впускной коллектор
Внимание! Осмотрите шланг 5 и уплотнительные кольца и убедитесь, что они не изношены и не деформированы. При необходимости установи те новый шланг.
Установка впускного коллектора выполняется в последовательности, обратной снятию.

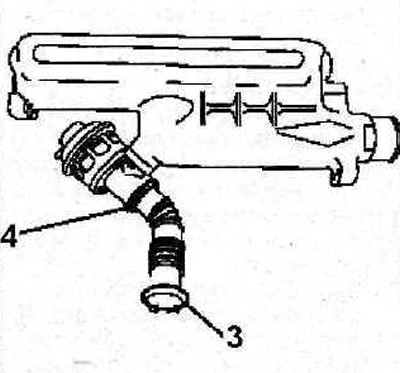

4. Закрепите хомуты 3 и 4 на шланге подачи ОГ так, как показано на иллюстрации.
4.4 Монтажное положение хомутов на шланге подачи ОГ во впускной коллектор

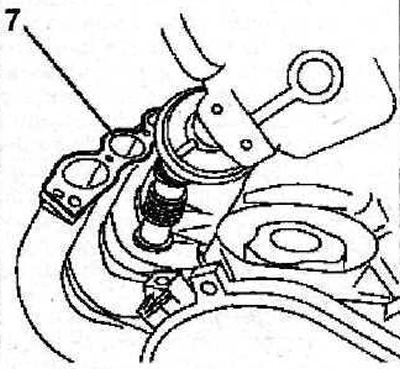

5. Уложите новую уплотнительную прокладку 7 впускного коллектора (см. иллюстрацию).
4.5 Уложите новую уплотнительную прокладку 7 впускного коллектора
