Примечание: см. предупреждение в Раздел 1 прежде чем продолжить.
Удаление
1. Снимите карбюратор, как описано в Раздел 12.
2. Слейте охлаждающую жидкость из системы охлаждения, как описано в Глава 1А.
3. Открутите болт, крепящий кронштейн крепления антиперколяционной камеры к коллектору (см. рисунок), и расположите камеру вдали от коллектора, чтобы она не мешала снятию.

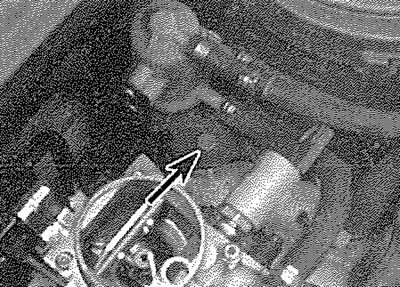

15.3. Болт крепления антипротечной камеры (указан стрелкой)
4. Ослабьте фиксирующие зажимы, затем отсоедините шланг вакуумного сервопривода от левой стороны коллектора, а шланг охлаждающей жидкости — от основания коллектора.
5. В последний раз проверьте, что все необходимые вакуумные/дыхательные шланги отсоединены от коллектора.
6. Открутите шесть гаек крепления, затем отведите коллектор от головки и из моторного отсека. Обратите внимание, что прокладка коллектора отсутствует.
Переоборудование
7. Установка производится в порядке, обратном снятию, с учетом следующих моментов:
- a) Убедитесь, что сопрягаемые поверхности коллектора и головки цилиндра чистые и сухие, и нанесите тонкий слой подходящего герметика на сопрягаемую поверхность коллектора. Установите коллектор и затяните его крепежные гайки с указанным моментом затяжки.
- б) Убедитесь, что все соответствующие шланги подсоединены в исходное положение и надежно закреплены (при необходимости) зажимами.
- в) Установите карбюратор, как описано в Раздел 12.
- г) По завершении заправьте систему охлаждения, как описано в Глава 1А.
