- затормозите автомобиль стояночным тормозом;
- поднимите переднюю часть автомобиля и установите на опоры;
- снимите колесо;
- снимите тормозные колодки;

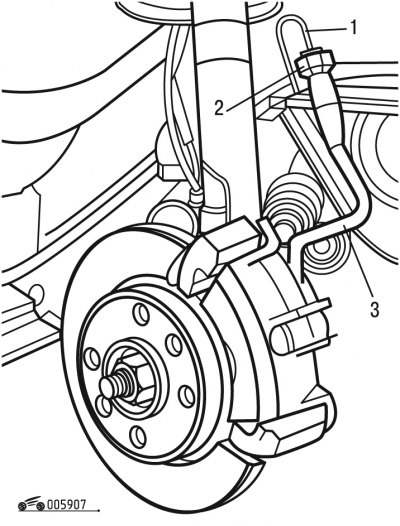

Рис. 9.7. Снятие шланга переднего тормозного механизма: 1 - тормозная трубка; 2 - удерживающий элемент; 3 - тормозной шланг
- отсоедините тормозной шланг 3 (рис. 9.7) от тормозной трубки 1;
- снимите удерживающий элемент 2;
- закройте пробкой тормозную трубку, чтобы не вытекала тормозная жидкость;
- снимите тормозной шланг;

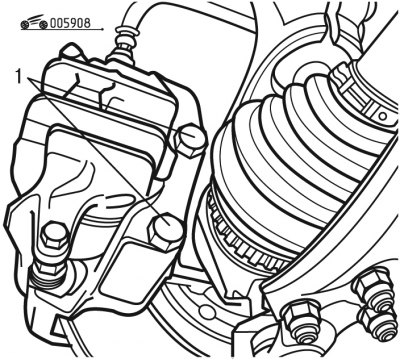

Рис. 9.8. Снятие переднего тормозного механизма: 1 - болты
- отверните болты крепления 1 (рис. 9.8) направляющей опоры и снимите тормозной механизм.
Установку переднего тормозного механизма проводите в следующем порядке:
- закрепите тормозной механизм к поворотному кулаку, установив новые болты 1 (см. рис. 9.8) и предварительно нанеся на резьбу контрящий состав;
- затяните болты 1 моментом 105 Н·м;
- подсоедините тормозной шланг 3 (см. рис. 9.7) к суппорту моментом затяжки 15 Н·м;
- установите удерживающий элемент 2;
- соедините тормозной шланг с тормозной трубкой 1 и затяните его моментом 15 Н·м;
Внимание! Следите за тем, чтобы не перекрутить тормозной шланг.
- удалите воздух из гидропривода тормозных механизмов;
- установите тормозные колодки;
- установите на место колесо, завернув болты моментом 85 Н·м;
- опустите переднюю часть автомобиля.
Внимание! Убедитесь, что тормозной шланг не касается колеса, когда оно повернуто до упора, в противном случае замените тормозной шланг.
