Старая конструкция колодок

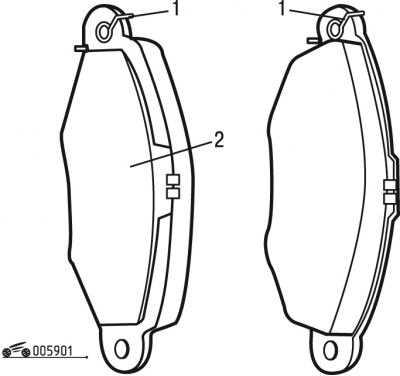

Рис. 9.1. Старая конструкция передних тормозных колодок: 1 - пружина; 2 - тормозная колодка
На тормозных колодках старой конструкции установлены цилиндрические пружины 1 (рис. 9.1).
Новая конструкция колодок

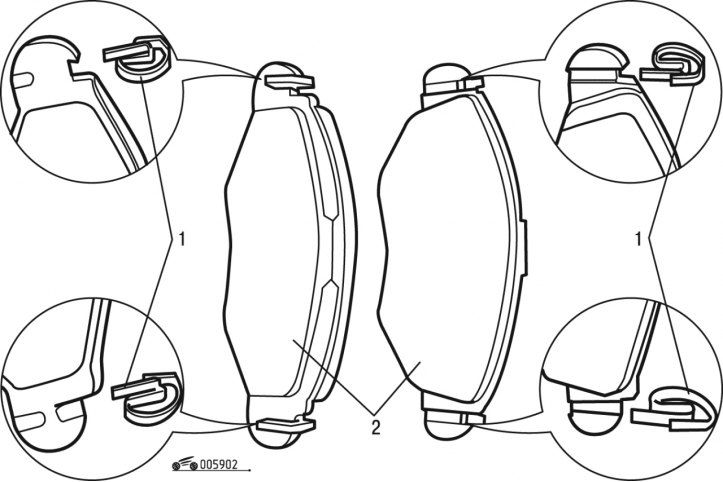

Рис. 9.2. Новая конструкция передних тормозных колодок: 1 - пружина; 2 - тормозные колодки
Форма колодок новой конструкции изменена для того, чтобы можно было установить листовые пружины 1 (рис. 9.2). Листовые пружины поставляют в запчасти в наборе с передними тормозными колодками. Новые тормозные колодки можно установить в старые тормозные механизмы.
Снятие передних тормозных колодок проводите в следующем порядке:
1) затормозите автомобиль стояночным тормозом;
2) поднимите переднюю часть автомобиля и установите ее на опоры;
3) снимите колесо;
4) снимите фильтр питающего бачка с тормозной жидкостью;
5) откачайте из бачка с помощью шприца часть тормозной жидкости;
6) установите на место фильтр;
Рис. 9.3. Отворачивание болта направляющего пальца: 1 - болт
7) отверните нижний болт 1 (рис. 9.3) крепления направляющего пальца;

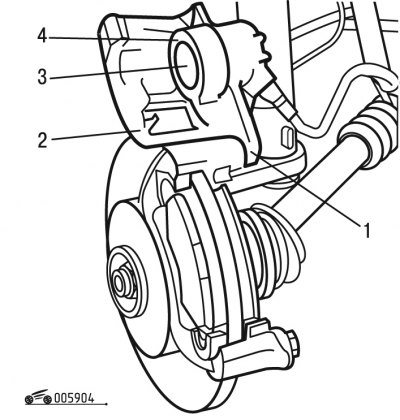

Рис. 9.4. Поворачивание суппорта: 1 - защитный гофрированный колпак; 2 - суппорт; 3 - поршень; 4 - защитная манжета
8) поверните суппорт 2 (рис. 9.4) вокруг верхнего болта;
9) выньте тормозные колодки;
10) проверьте визуально:
- герметичность по окружности поршня 3;
- состояние и правильность прилегания защитной манжеты 4 и защитных гофрированных колпаков 1;
- износ тормозного диска;
- убедитесь в свободном перемещении направляющих пальцев суппорта;
11) замените неисправные детали.
Установку передних тормозных колодок проводите в следующем порядке:
- очистите от грязи и пыли детали тормозного механизма и тормозной диск;

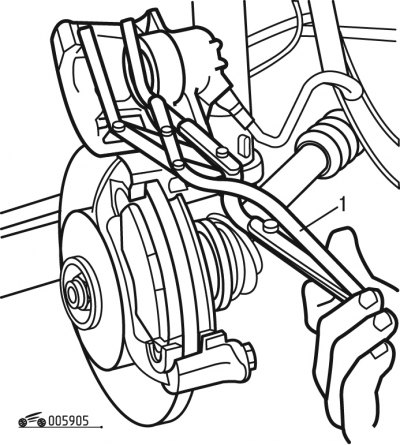

Рис. 9.5. Утапливание поршня внутрь цилиндра: 1 - зажим
- утопите поршень в глубь цилиндра с помощью зажима 1 (рис. 9.5) типа FACOM D60 A;
Тормозные колодки старой конструкции
- установите тормозные колодки;
Тормозные колодки новой конструкции

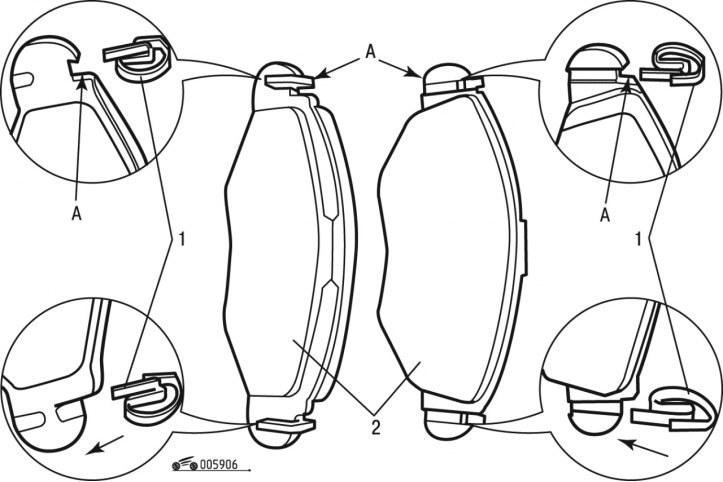

Рис. 9.6. Установка пружин на колодки новой конструкции: 1 - пружины; 2 - колодки
- установите пружины 1 (рис. 9.6) на колодки 2, вырез А должен быть расположен вверху;
Примечание. Спираль пружин должна располагаться с противоположной от накладки стороны.
- установите тормозные колодки, правильно расположив пружины 1. Вырез А должен быть расположен вверху;
Обе конструкции колодок
- - поверните суппорт вниз;
Внимание! При перемещении суппорта не зажмите верхний направляющий палец.
- установите новый болт 1 (см. рис. 9.3) с предварительно нанесенным на резьбу контрящим составом;
- заверните болт 1 моментом 30 Н·м;
- проверьте уровень тормозной жидкости в питающем бачке и при необходимости долейте;
- установите на место колесо, завернув болты моментом 85 Н·м;
- опустите переднюю часть автомобиля;
- пустите двигатель и несколько раз с нарастающим усилием нажмите на педаль тормоза, перед тем как начать движение.
