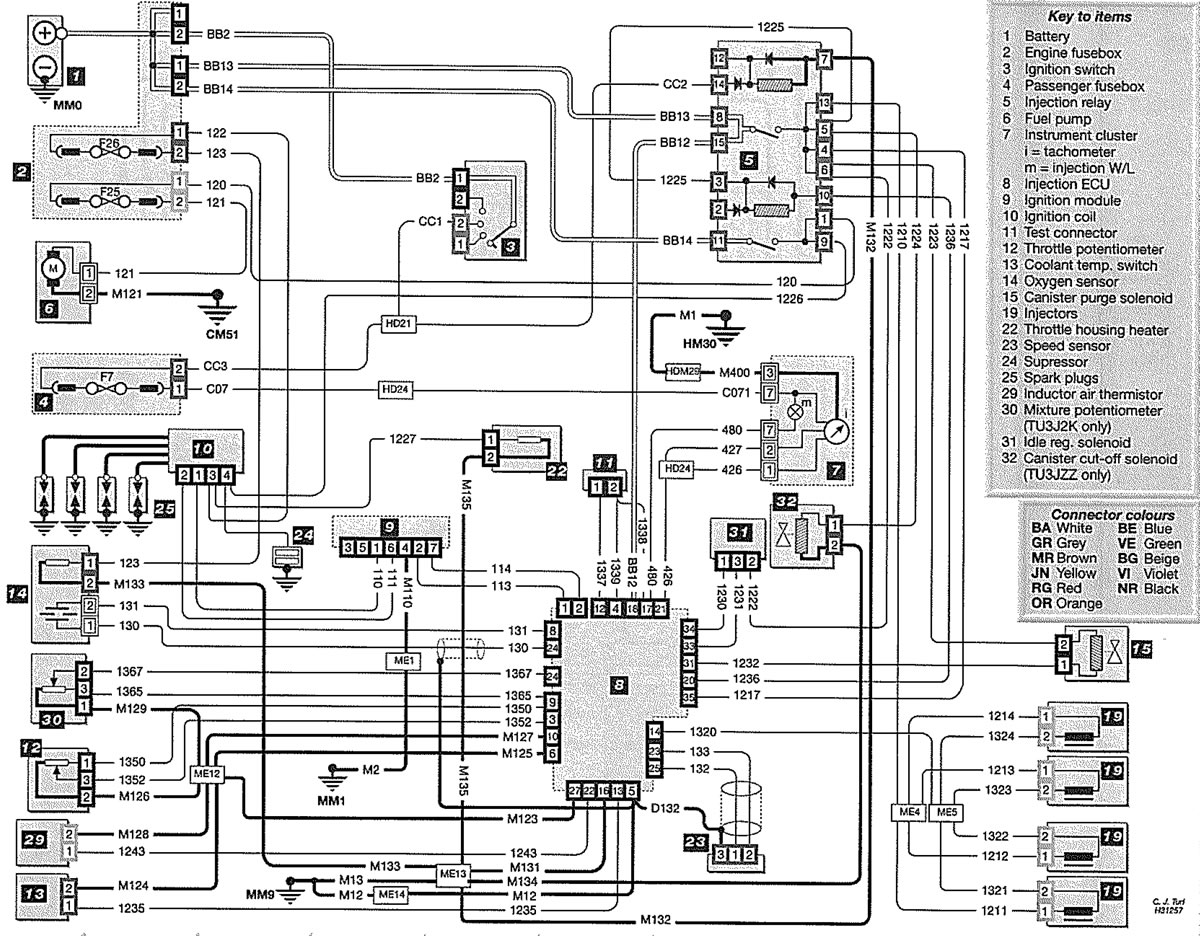

Ключ к пунктам
1. Аккумулятор.
2. Блок предохранителей двигателя.
3. выключатель зажигания.
4. Блок предохранителей для пассажира.
5. Реле впрыска.
6. Топливный насос.
7. Комбинация приборов:
- я = тахометр
- m = впрыск W/L
8. ЭБУ впрыска.
9. Модуль зажигания.
10. Катушка зажигания.
11. Тестовый разъем.
12. Потенциометр дроссельной заслонки.
13. Температура охлаждающей жидкости, переключатель.
14. Датчик кислорода.
15. Соленоид продувки канистры.
19. Форсунки.
22. Подогреватель дроссельной заслонки.
23. Датчик скорости.
24. Глушитель.
25. Свечи зажигания.
29. Индукторный воздушный термистор.
30. Потенциометр смеси (только TU3J2K).
31. Соленоид регулятора холостого хода.
32. Соленоид отключения канистры (только TU3J2K).
