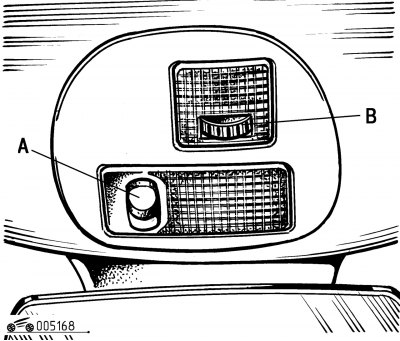

Рис. 1.68. Передний плафон освещения салона
Освещение салона осуществляется несколькими светильниками (плафонами) и управляется автоматически. При выключении зажигания — ключ установлен в положение «S» — через 15 мин выключается все освещение салона автомобиля, независимо от положения выключателей. Центральный (передний) плафон освещения салона расположен над ветровым стеклом и управляется переключателем А (рис. 1.68).
Включение переднего плафона зависит от положения переключателя А:
- передний плафон включается при открывании одной из дверей кузова, багажника или двери задка (206 SW);
- плафон выключен;
- плафоны включены постоянно при установке ключа зажигания в положение «А» или «М».
В процессе движения центральный плафон начинает мигать, если одна из дверей неплотно закрыта.
Лампы индивидуального (местного) освещения расположены впереди, рядом с передним плафоном освещения салона. Они включаются клавишным выключателем В (см. рис. 1.68), расположенным около местных светильников.
Фары ближнего / дальнего света фар
В фарах ближнего/дальнего света с одинарной оптикой используются лампы типа Н4 мощностью 55/60 Вт, а в фарах с двойной оптикой — типа Н7 мощностью 55 Вт.

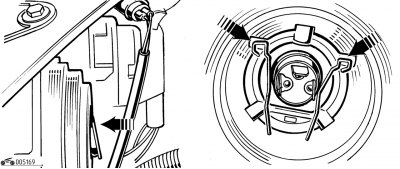

Рис. 1.69. Замена лампы типа Н4
Замену лампы в фаре с одинарной оптикой (рис. 1.69) проводите в следующем порядке:
- отсоедините штекерное соединение;
- снимите резиновый защитный кожух;
- нажмите на две лапки фиксатора и снимите патрон;
- замените лампу;
- при замене лампы убедитесь, что патрон встал на место и надежно удерживается фиксаторами;
- осторожно установите защитный резиновый колпачок;
- подсоедините штекерное соединение.

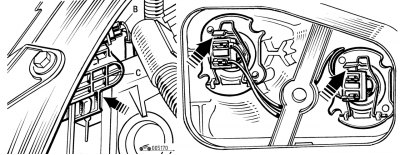

Рис. 1.70. Замена лампы типа Н7
Замену лампы в фаре с двойной оптикой (рис. 1.70) проводите в следующем порядке:
- потяните вверх лапку фиксатора С и снимите защитный кожух;
- отсоедините штекерное соединение;
- снимите резиновый защитный кожух;
- нажмите на две лапки фиксатора и снимите патрон;
- замените лампу;
- при замене лампы убедитесь, что патрон встал на место и надежно удерживается фиксаторами;
- подсоедините штекерное соединение;
- осторожно установите защитный резиновый колпачок.
Примечание. При замене лампы правой фары сначала снимите трубку заполнения рабочей жидкостью бачка стеклоомывателя. Внутри оптических элементов фар может конденсироваться влага. Она исчезает при включении фар. При необходимости держите лампу за колбу руками в чистых хлопчатобумажных перчатках.
Защитные стекла фар протирайте с использованием специальных средств с последующим промыванием обильным количеством воды. Образовавшуюся наледь удаляйте специальными аэрозолями для оттаивания.
Противотуманные фары и фонарь
В передних противотуманных фарах используются лампы типа Н1 мощностью 55 Вт.
Замену ламп в передних противотуманных фарах проводите в следующем порядке:

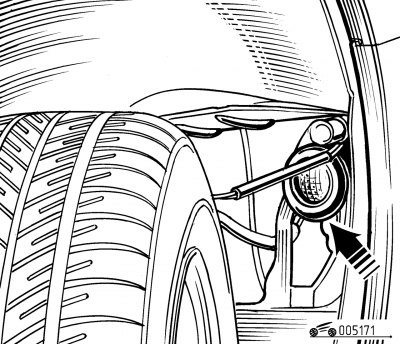

Рис. 1.71. Передние противотуманные фары
- нажмите на нижнюю часть крышки, закрывающей противотуманные фары (рис. 1.71);
- откройте крышку;
- поверните защитный кожух и снимите его;
- отсоедините штекерное соединение;
- нажмите на две лапки фиксаторов и выньте лампу.
В заднем противотуманном фонаре используются лампы типа Р21 мощностью 21 Вт.
Замену лампы в переднем противотуманном фонаре проводите в следующем порядке:

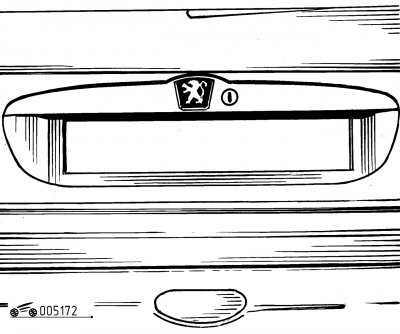

Рис. 1.72. Противотуманный фонарь
- отсоедините и снимите фонарь (рис. 1.72);
- поверните патрон на четверть оборота (90°);
- замените лампу.
Задние фонари

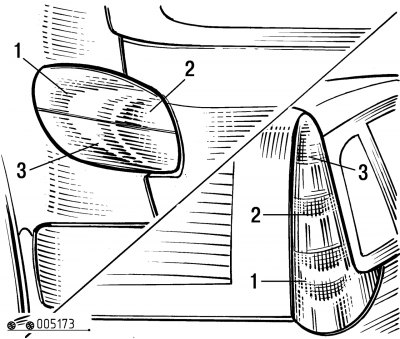

Рис. 1.73. Задние фонари
Задние фонари выполнены в виде единого блока (рис. 1.73):
- 1 — фонари указателей поворота, лампа оранжевого цвета (PY21);
- 2 — фонари заднего хода (P21);
- 3 — стоп-сигналы/ габаритные фонари (P21).
Мощность всех ламп типа Р21 и PY21, установленных в задний фонарь, 21 Вт, только лампа габаритных огней имеет мощность 5 Вт.
Замену ламп в заднем фонаре хэтчбека проводите в следующем порядке:
- отогните вниз внутреннюю обивку багажника в районе верхней части боковины;
- отверните барашковый винт, расположенный внутри багажника;

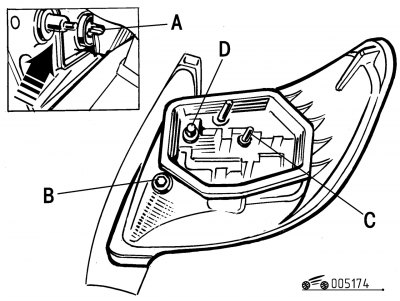

Рис. 1.74. Снятие заднего фонаря кузова хэтчбек
- отсоедините штекерное соединение А (рис. 1.74);
- снимите блок фонарей;
- снимите ключ В с платы ламп;
- отверните болт С с помощью ключа В и снимите плату ламп;
- замените перегоревшую лампу;
- при монтаже фонаря вставьте ключ В в гнездо D и установите фонарь на место.
Замену ламп в заднем фонаре кузова универсал проводите в следующем порядке:
- отогните вниз внутреннюю обивку багажника в районе верхней части боковины;
- отверните оба барашковых винта, расположенные внутри багажника;
- снимите блок фонарей;
- отсоедините штекерное соединение;

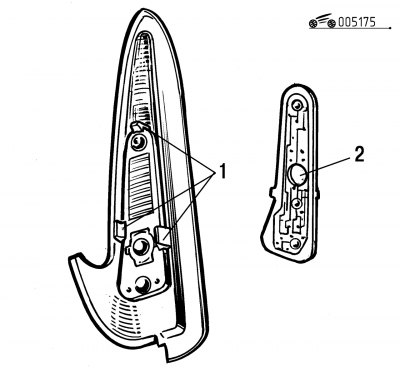

Рис. 1.75. Снятие заднего фонаря кузова универсал
- отожмите фиксаторы 1 (рис. 1.75) и выньте плату 2 ламп;
- замените перегоревшую лампу;
- при монтаже фонаря обивку закрепляйте начиная с нижней части.
Дополнительный стоп-сигнал

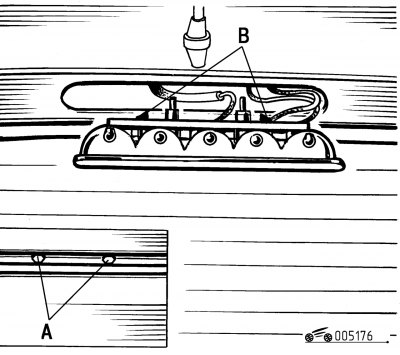

Рис. 1.76. Дополнительный (центральный) стоп-сигнал
Дополнительный стоп-сигнал, устанавливаемый на автомобиль по заказу, расположен за задними сиденьями под полкой багажника (рис. 1.76) и оснащен пятью лампами мощностью по 5 Вт.
Замену ламп в дополнительном (центральном) стоп-сигнале проводите в следующем порядке:
- откройте багажник;
- с помощью ключа «на 10 мм» отверните два болта А (см. рис. 1.76);
- выньте блок фонаря;
- нажмите на лапки фиксатора В;
- снимите плату с лампами;
- выньте лампу, слегка нажав на нее и повернув влево.
В дополнительном стоп-сигнале на автомобиле с кузовом универсал (206 SW) используются светодиоды.
Указатели поворота

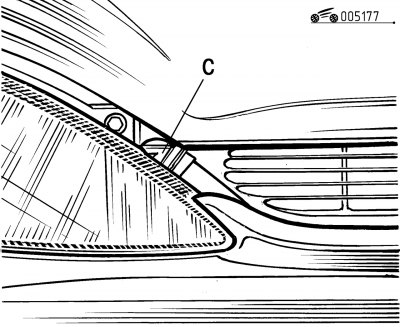

Рис. 1.77. Передние указатели поворота
Автомобиль имеет передние и боковые повторители указателей поворота (рис. 1.77 и 1.78). Мощность ламп тип PY 21 передних указателей поворота 21 Вт, боковых типа WY5 — 5 Вт.
Замену передних указателей поворота проводите в следующем порядке:
- поверните патрон лампы С (см. рис. 1.77) на 1/4 оборота (90°);
- снимите и замените лампу.
Замену передних повторителей указателей поворота проводите в следующем порядке:
- снимите фонарь, потянув за переднюю или заднюю часть рассеивателя;

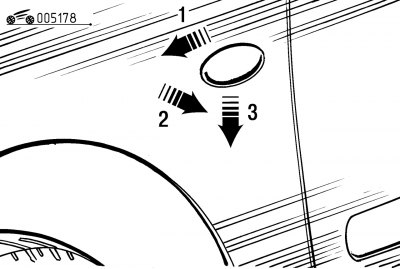

Рис. 1.78. Боковые повторители указателей поворота
- удерживая фонарь за патрон, поверните рассеиватель лампы (см. рис. 1.78) на 1/4 оборота (90°);
- снимите и замените лампу.
Фонарь освещения номерного знака
Фонарь освещения типа W5 заднего номерного знака расположен в крышке багажника. Мощность 5 Вт.
Замену фонаря освещения номерного знака проводите в следующем порядке:

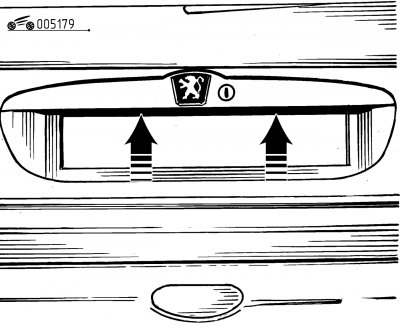

Рис. 1.79. Фонарь освещения номерного знака
- вставьте тонкую отвертку в прорезь (отверстие) рассеивателя и, надавив, протолкните его наружу (стрелки, рис. 1.79) — фонарь выйдет из фиксаторов;
- снимите рассеиватель фонаря и замените лампу.
