Элементы системы отопления — снятие и установка (Peugeot 406)

Оглавление: Блок управления 🠇 Тросы управления 🠇 Радиатор отопителя 🠇 Двигатель вентилятора отопителя 🠇 Блок управления двигателем…🠇

Блок управления

Снятие

1. Отсоедините отрицательную клемму аккумулятора.

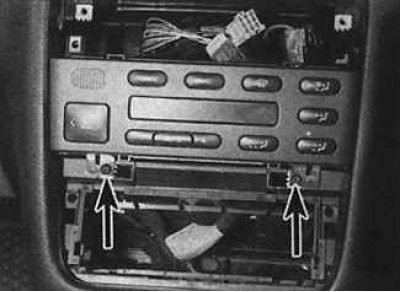

2. Отвинтите винты крепления (указаны стрелками) и извлеките блок управления из панели.

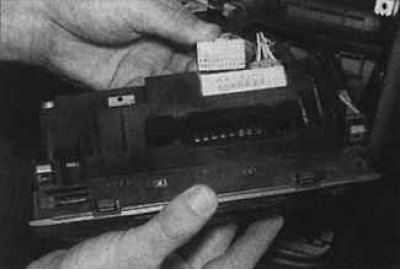

3. С задней стороны блока управления освободите зажимы и отсоедините тросы управления от блока.

4. Отключите от блока электрические разъемы и полностью снимите блок управления.

Установка

Установка производится в последовательности, обратной снятию. Проверьте, чтобы троса управления установились строго на свои места. Проверьте работу блока управления до установки на место радиоприемника.

Тросы управления

Снятие

1. Снимите тросы управления от блока управления.

2. Работая через отверстие в панели или под панелью отсоедините скобы и соответствующий трос от отопителя.

Установка

Установка производится в последовательности, обратной снятию. Проверьте, чтобы тросы управления были правильно размещены.

Радиатор отопителя

Внимание! При установке на место радиатора отопителя должны использоваться новые уплотнительные кольца.

Снятие

1. Слейте охлаждающую жидкость из системы охлаждения. Поочередно пережмите шланги подвода охлаждающей жидкости к радиатору отопителя возле перегородки моторного отсека.

2. Снимите рулевую колонку. Отвинтите болты крепления и снимите подвеску поддержки панели для лучшего доступа к радиатору отопителя.

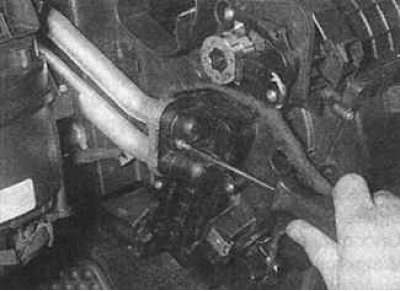

3. Установите соответствующий контейнер под радиатор отопителя. Отвинтите болт крепления и снимите трубы подвода охлаждающей жидкости к радиатору. Подождите, пока остатки охлаждающей жидкости не стекут в контейнер.

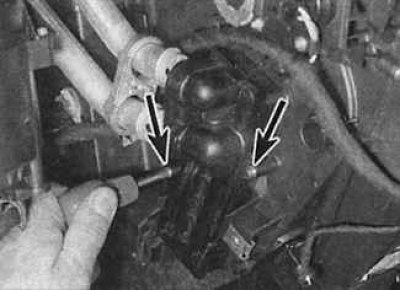

4. Отвинтите болты крепления труб.

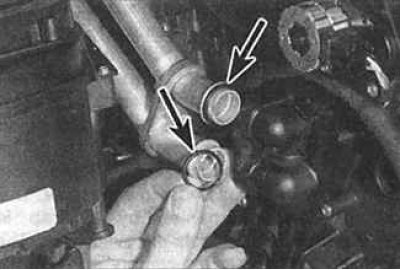

5. Замените кольцевые уплотнения (указаны стрелками) на концах труб.

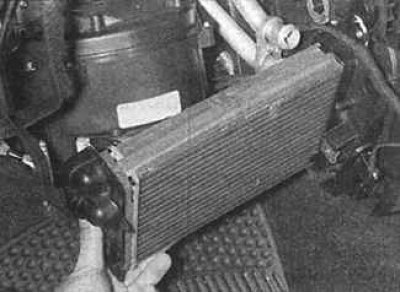

6. Отвинтите болты крепления (указаны стрелками) радиатора отопителя и выдвиньте его из гнезда.

Установка

Установка производится в последовательности обратной снятию, учитывая следующие моменты:

установите новые кольцевые уплотнения на трубы;
вдвиньте радиатор отопителя на место и соедините с трубами. Снимите зажимы со шлангов;
заполните систему охлаждения охлаждающей жидкостью.

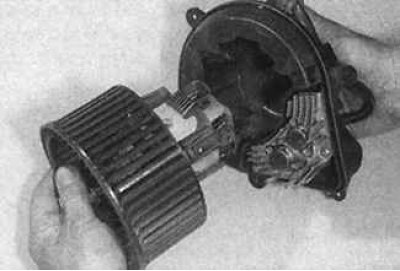

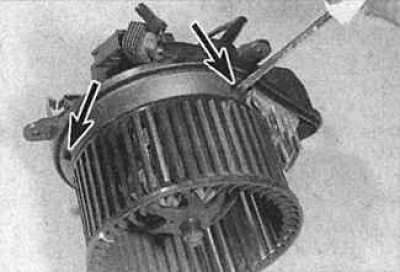

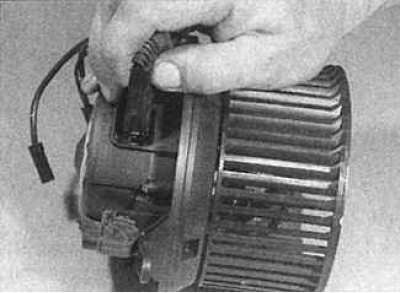

Двигатель вентилятора отопителя

Снятие

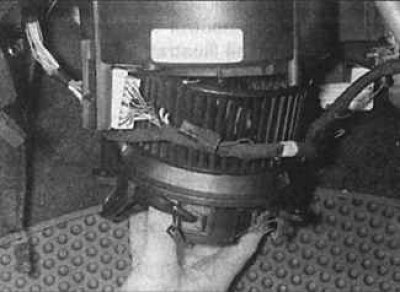

1. Двигатель вентилятора отопителя расположен с правой стороны под передней панелью.

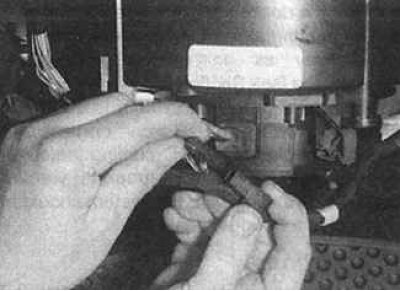

2. Отсоедините отрицательную клемму аккумулятора. Снимите скобы крепления от основания панели со стороны пассажира. При необходимости снимите вещевой ящик.
