Оглавление: Обычные соединения шлангов 🠇 Шланги со специальным соединителем 🠇 Соединение шланга защелкиванием 🠇
Внимание! Шланги можно снимать только после охлаждения двигателя для того, чтобы избежать ошпаривания. Перед началом работ слейте охлаждающую жидкость из системы охлаждения.
Обычные соединения шлангов

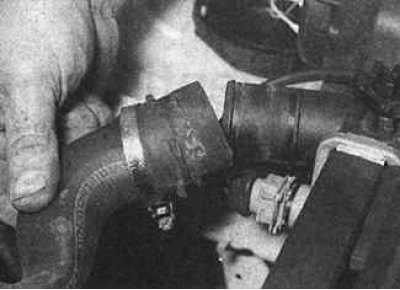

Обычное подсоединение шланга представляет собой шланг системы охлаждения, надвинутый до упора на штуцер и закрепленный сверху хомутом. Для снятия шланга необходимо ослабить хомут, сдвинуть его с места соединения по шлангу и стянуть шланг со штуцера. Если шланг плотно сидит на штуцере, то при стягивании шланга поворачивайте его в разные стороны или подденьте конец шланга лезвием отвертки.
Внимание! При снятии шланга со штуцера радиатора соблюдайте осторожность, т.к. штуцер радиатора хрупкий и его можно легко сломать.
Внимание! В случае если шланг не снимается со штуцера, можно обрезать его по штуцеру и, разрезав вдоль оси, снять со штуцера. В этом случае шланг необходимо заменить на новый.
Шланги со специальным соединителем
Внимание! При любом соединении шланга со специальным соединителем необходимо всегда устанавливать новое уплотнительное кольцо.
1. На некоторых моделях для подсоединения шланга могут устанавливаться специальные пластиковые соединители. Чтобы снять этот тип соединителя, необходимо действовать следующим образом.

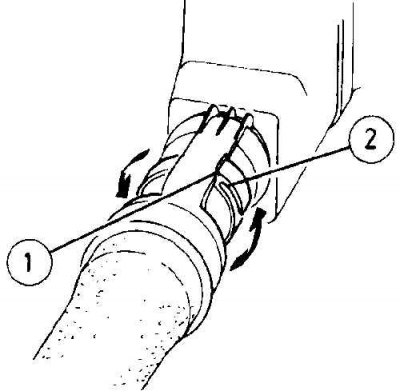

2. Для снятия шланга со специальным соединителем поверните кольцо блокирования (2) до упора в проушину (1).

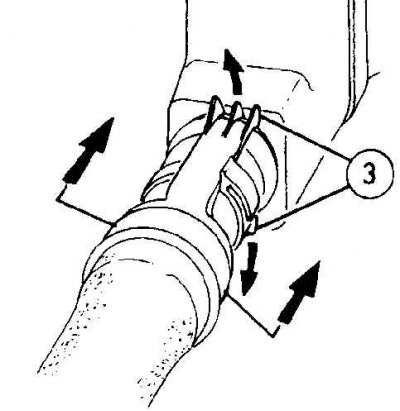

3. Отожмите проушину соединителя шланга для освобождения захватов (3).
4. Отведите шланг и специальный соединитель от радиатора.
5. При установке соединителя протрите обе половины соединителя чистой тканью.

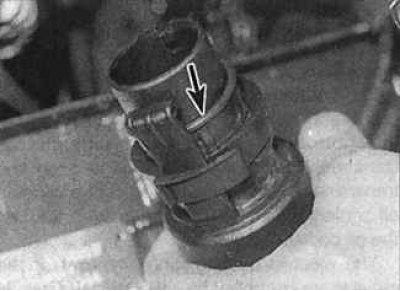

6. Замените кольцевое уплотнение на соединитель. Место установки нового уплотнительного кольца указано стрелкой.
7. Поверните кольцо блокирования по часовой стрелке до щелчка.

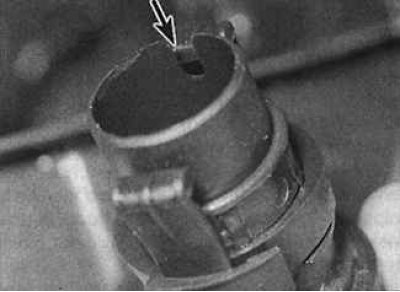

8. При установке соединителя шланга на место правильно расположите ориентирующий паз (указан стрелкой).
9. Установите соединитель на радиатор до защелкивания захватов.
10. Проверьте надежность соединения, потянув за шланг.
11. Долейте жидкость в систему охлаждения.
12. Проверьте систему охлаждения на герметичность.
Соединение шланга защелкиванием
Внимание! При любом соединением шланга защелкиванием необходимо всегда устанавливать новое уплотнительное кольцо.
(Оригинал найдете на странице: PeugeotBook.ru)
1. На некоторых моделях устанавливаются шланги системы охлаждения с защелкивающимися соединителями, т.е. соединительная муфта закреплена стопорным кольцом (уплотнительное кольцо соединителя указано стрелкой).

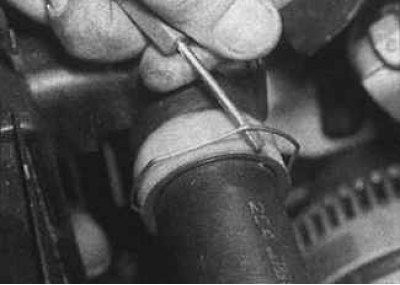

2. Чтобы разъединить этот тип соединения, используя маленькую отвертку, снимите стопорное кольцо. После этого можно вынуть шланг из соединителя.
3. При сборке соединителя установите новое кольцевое уплотнение на внутреннюю часть соединителя и соедините обе части соединителя до фиксации их стопорным кольцом. Проверьте, чтобы стопорное кольцо правильно установилось в пазу внутренней части соединителя. Перемещая шланг в стороны, проверьте надежность соединения и пополните систему охлаждения.
