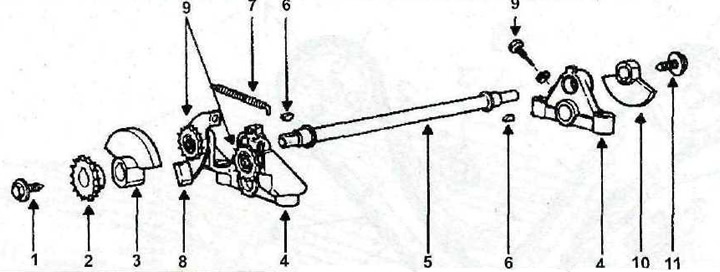

2.0 Балансировочный вал и его компоненты
1 - болт крепления звездочки балансировочного вала
2 - звездочка балансировочного вала
3 - передний балансир
4 - опорные кронштейны балансировочного вала
5 балансировочный вал
6 - шпонки
7 - пружина механизма натяжения цепи балансировочного вала
8 - натяжитель цепи
9 - направляющие звездочки
10 - задний балансир
11 - болт
1. Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
2. Вывинтите болты крепления крышки головки блока цилиндров и снимите крышку.
3. Проверните двигатель по часовой стрелке до совмещения опорной метки 1 на звездочке распределительного вала с меткой 2 на звездочке балансировочного вала (см. иллюстрацию).

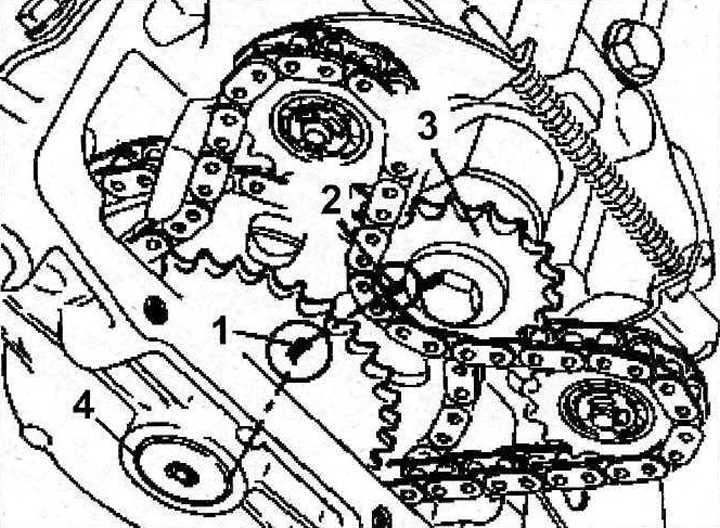

2.3 Проверните двигатель до совмещения опорной метки 1 на звездочке распределительного вала с меткой 2 на звездочке балансировочного вала
4. Вывинтите пробку 4 из отверстия на защитной крышке привода газораспределительного механизма, которой закрыт болт крепления звездочки распределительного вала (см. иллюстрацию 2.3).
5. Ослабьте натяжение цепи привода балансировочного вала, сжав пружину механизма натяжения подходящим приспособлением [1], например, 0164-F, которым пользуются в специализированных мастерских (см. иллюстрацию).

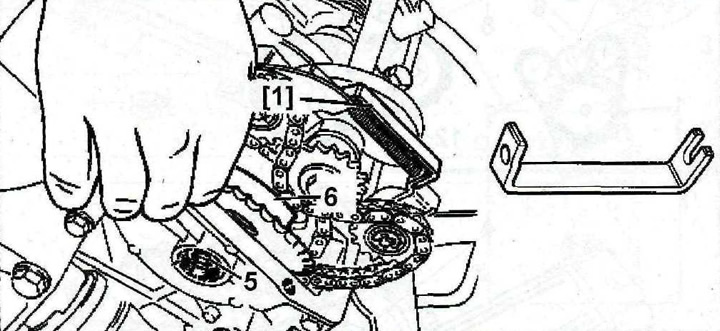

2.5 Ослабьте натяжение цепи привода балансировочного вала, сжав пружину механизма натяжения подходящим приспособлением [1]
6. Вывинтите торцовой головкой болт 5 крепления ведущей звездочки 6 балансировочного вала к распределительному валу и снимите её (см. иллюстрацию 2.5).
(Оригинал расположен по адресу: PEUGEOTBOOK)
7. Вывинтите болт крепления и снимите звездочку с балансировочного вала вместе с цепью (см. иллюстрацию 2.5).
8. Проверьте легкость хода направляющих звездочек. При необходимости снимите стопорные кольца, удерживающие звездочки, и замените звездочки.
Внимание! При демонтаже звездочек рекомендуется закрыть полость привода газораспределительного механизма чистой ветошью для предотвращения падения туда деталей привода балансировочного вала.
