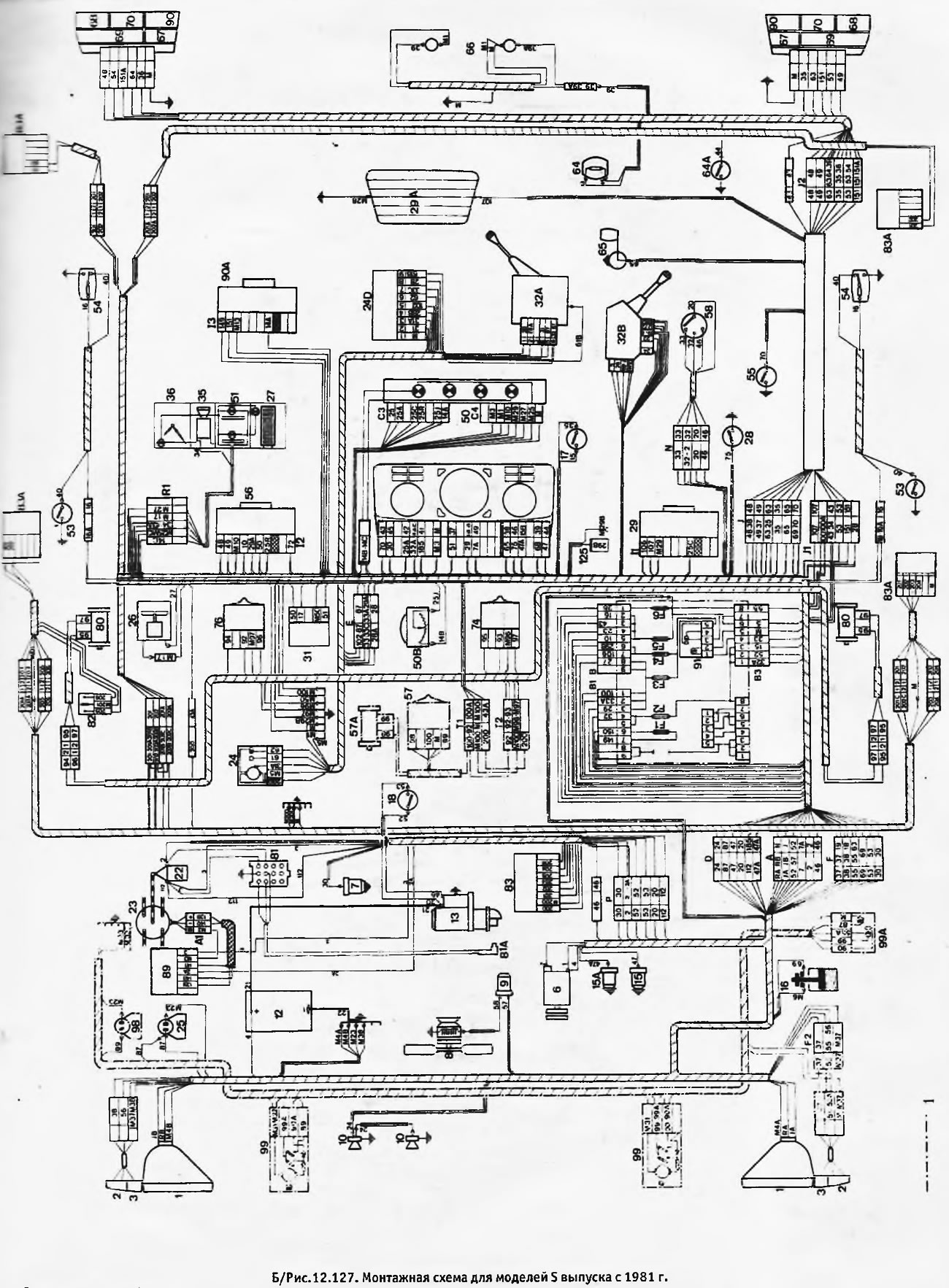

Рис. 12.127. Монтажная схема для моделей S выпуска с 1981 г

Главная 30X Пежо 305 (1977-1989) Электрооборудование Электрические схемы

0

Рис. 12.127. Монтажная схема для моделей S выпуска с 1981 г

Открыть большую картинку в новой вкладке »

1 Детали очистителя фар

Ключ к данной монтажной схеме находится здесь »
