Стекло окна входной двери
Удаление
1. Снимите внутреннюю отделку двери и пластиковую уплотнительную пленку, как описано в Раздел 12.
2. Если это еще не сделано, открутите крепежные винты и снимите дверной карман (если применимо, отсоедините проводку динамика).
3. Снимите декоративную панель зеркала, затем осторожно снимите уплотнитель с внутреннего нижнего края оконного проема (см. рисунок).

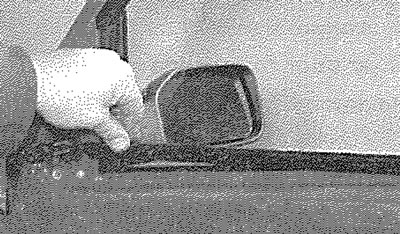

14.3. Снятие уплотнителя с нижнего края оконного проема передней двери...
4. Аналогичным образом снимите уплотнитель с оставшейся части оконного проема (см. рисунок).
14.4. ... и из остальной части оконного проема
5. Временно установите на место ручку стеклоподъемника или переподключите выключатель (и аккумулятор) в зависимости от ситуации и опустите стекло в среднее положение.
6. Работая с задней частью стекла, поверните и снимите зажим, крепящий стеклянную панель к механизму регулятора (см. рисунок).

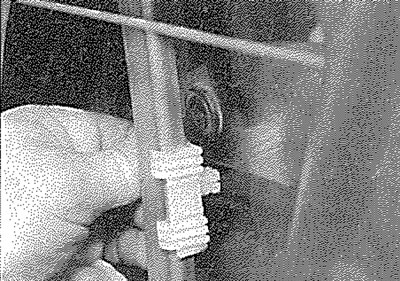

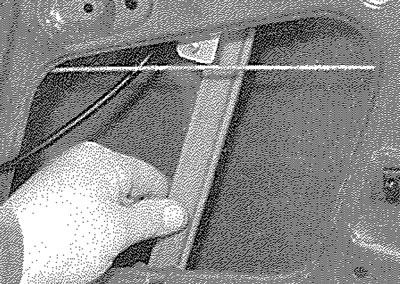

14.6 Снимите зажим, крепящий стеклянную панель к механизму регулятора
7. Поддерживайте стеклянную панель, затем отсоедините ее от механизма регулятора. Поднимите панель и вытащите ее через оконный проем, стараясь не поцарапать краску на краю двери (см. иллюстрации).

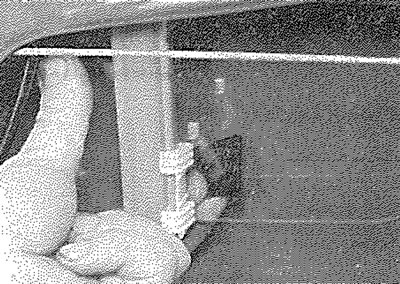

14.7а. Отсоедините стекло...

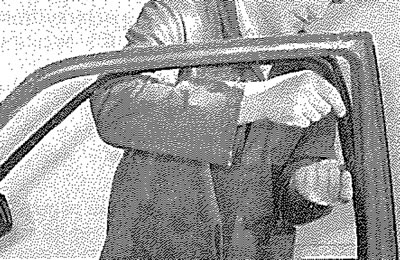

14.7б.... и поднимите его через оконный проем
Переоборудование
8. Установка производится в порядке, обратном снятию, с учетом следующих моментов:
- а) Для облегчения повторной установки смажьте уплотнители мыльной водой (лучше всего подойдет жидкость для мытья посуды).
- б) Перед установкой пластиковой уплотнительной пленки проверьте работу механизма стеклоподъемника.
- в) Используйте новую пластиковую уплотнительную пленку.
- d) Установите на место внутреннюю отделочную панель двери, как показано на Раздел 12.
Регулятор передней двери
Примечание: при повторной установке механизма регулятора потребуются новые заклепки.
Удаление
9. Снимите оконное стекло, как описано ранее.
10. Сверлом диаметром 6,0 мм высверлите заклепки, крепящие механизм регулятора к двери (см. рисунок).

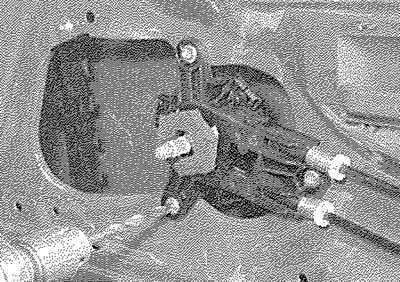

14.10 Высверлить заклепки, крепящие механизм стеклоподъемника передней двери
11. При необходимости открутите две гайки, крепящие направляющую стеклоподъемника (см. рисунок).

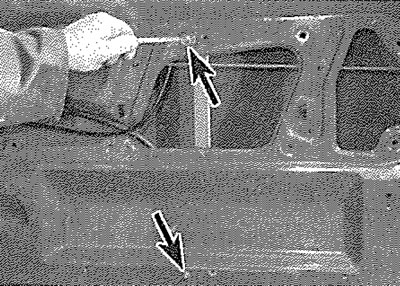

14.11. Снимите две гайки крепления направляющей стеклоподъемника (указаны стрелками)
12. При необходимости отсоедините разъем электропроводки от двигателя стеклоподъемника.
13. Осторожно наклоните узел и выньте его через отверстие в дверце (см. рисунок).

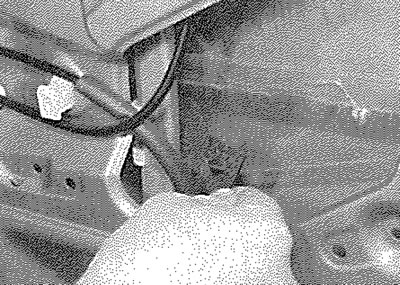

14.13 Снятие механизма стеклоподъемника
Переоборудование
14. Установка производится в порядке, обратном снятию, но при этом необходимо установить механизм регулятора, используя новые заклепки, и установить оконное стекло, как описано ранее в этом разделе.
Стекло раздвижного окна задней двери
Удаление
15. Полностью опустите раздвижное стекло окна.
16. Снимите внутреннюю отделку двери и пластиковую уплотнительную пленку, как описано в Раздел 12.
17. Если применимо, вытащите пепельницу из дверной панели, затем открутите крепежные винты и снимите дверной карман.
18. Осторожно снимите уплотнители с нижнего края проема раздвижного окна (см. иллюстрации).

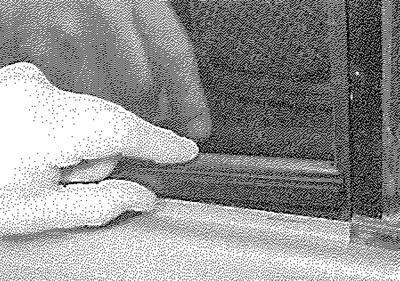

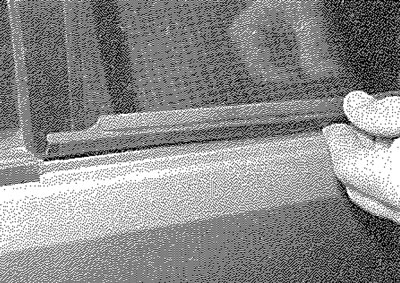

14.18а. Потяните за внешний...
14.18б.... и внутренние уплотнители от двери
19. Отсоедините уплотнитель от паза заднего стекла (см. рисунок).

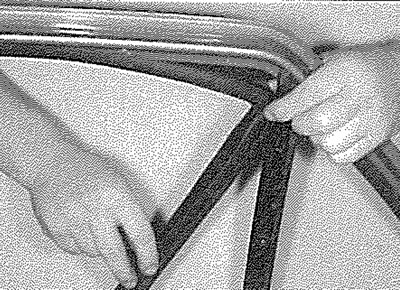

14.19. Отсоедините уплотнитель от паза заднего стекла
20. Временно установите ручку стеклоподъемника на место и поднимите раздвижное стекло в среднее положение.
21. Работая с задней частью стекла, поверните и снимите зажим, крепящий стеклянную панель к механизму регулятора (см. рисунок).
14.21 Снимите зажим, крепящий стеклянную панель к механизму регулятора
22. Поддерживайте стеклянную панель, затем отсоедините ее от механизма регулятора и опустите панель к нижней части двери.
23. Открутите верхние и нижние винты, крепящие задний стеклянный желоб к двери, и снимите желоб.
24. Поднимите стеклянную панель и выньте ее через оконный проем, стараясь не поцарапать краску на кромке двери.
Переоборудование
25. Установка производится в порядке, обратном снятию, с учетом следующих моментов:
- а) Для облегчения повторной установки смажьте уплотнители мыльной водой (лучше всего подойдет жидкость для мытья посуды).
- б) Перед установкой пластиковой уплотнительной пленки проверьте работу механизма стеклоподъемника.
- в) Используйте новую пластиковую уплотнительную пленку.
- d) Установите на место внутреннюю отделочную панель двери, как показано на Раздел 12.
Задняя дверь с фиксированным стеклом
Удаление
26. Действуйте, как описано в пунктах 15–23 включительно.
27. Осторожно потяните неподвижную стеклянную панель по направлению к передней части двери и снимите ее.
Переоборудование
28. См. пункт 25.
Регулятор задней двери
29. Процедура аналогична описанной ранее в этом разделе для регулятора передней двери. Обратите внимание, что нет необходимости снимать фиксированное оконное стекло (см. иллюстрацию).

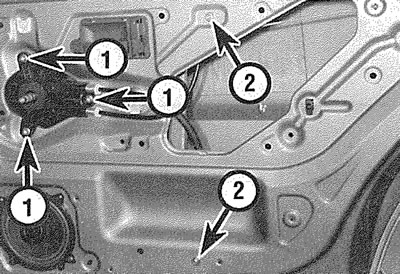

14.29. Заклепки (1) и гайки (2) крепления стеклоподъемника задней двери
