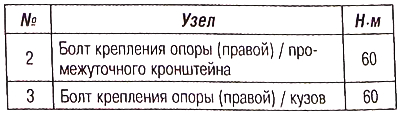

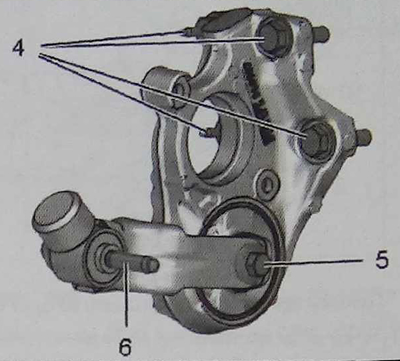

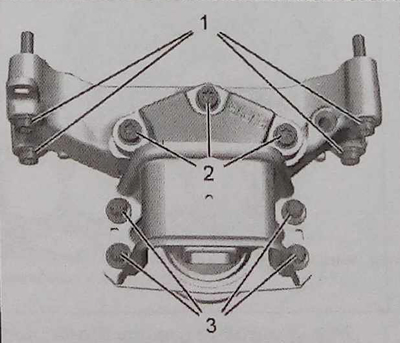

Правая опора
 |
 |

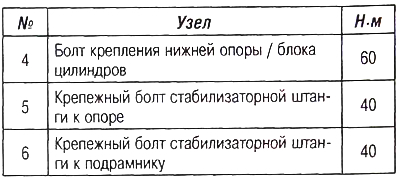

Нижняя опора
 |
 |

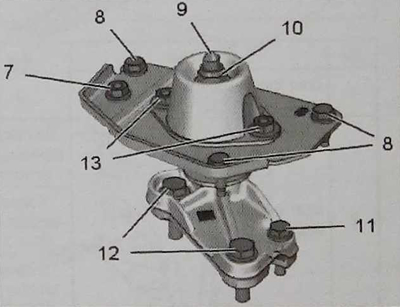

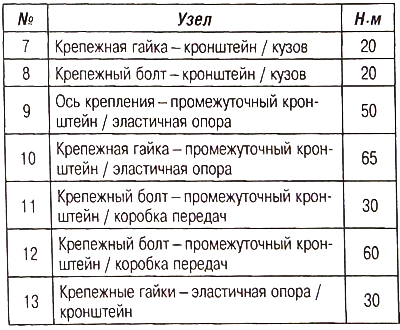

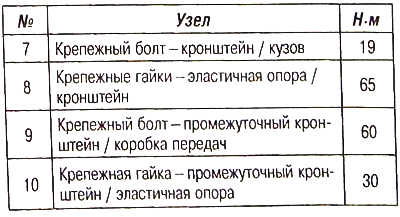

Опора коробки передач BVM5
 |
 |

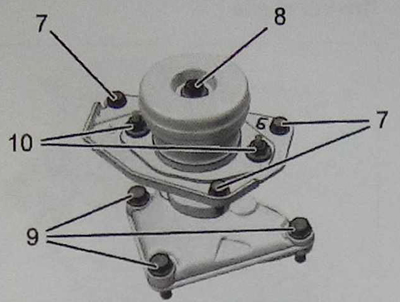

Опора коробки передач AL4
 |
 |

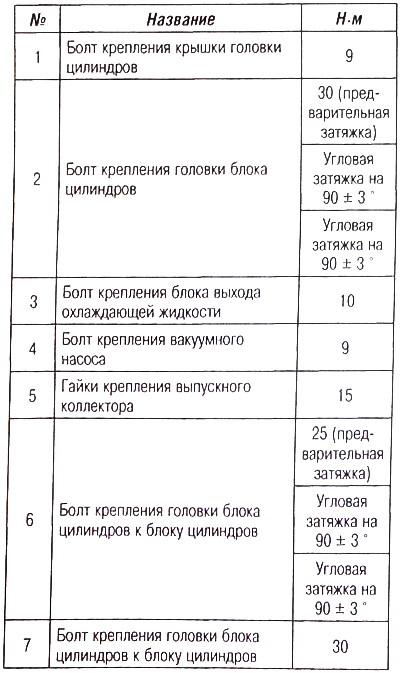

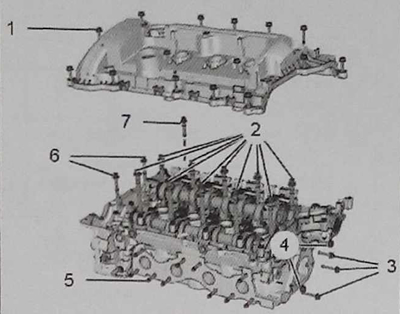

Головка цилиндров (двигатели ЕР6, EP6DT)
 |
 |
Болты крепления ГБЦ (двигатели ЕР6, EP6DT)

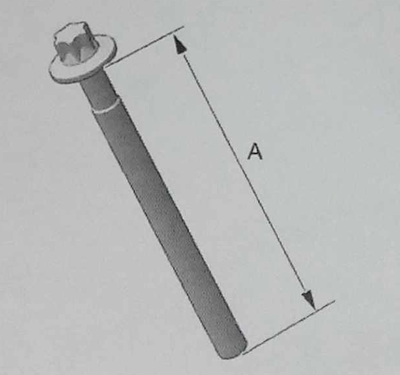

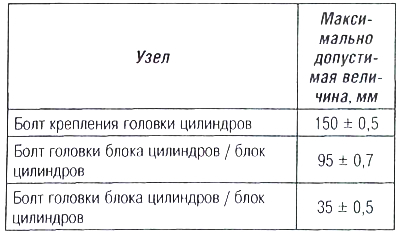

Внимание. Не используйте повторно болты головки цилиндров, длина которых превышает максимально допустимую величину «А».
Порядок затяжки болтов крепления ГБЦ (двигатели ЕР6)
 |
 |
Прокладка ГБЦ (двигатели ЕР6, EP6DT)
Прокладка ГБЦ — металлическая многослойная.
Производитель «Meillor».
- «а» — зона маркировки типа двигателя.
- «b» — зона нанесения герметика.

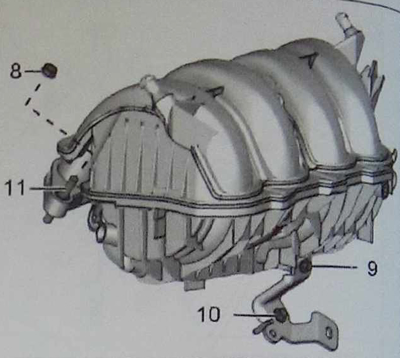

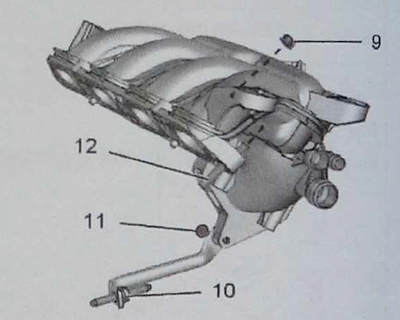

Впускной коллектор (двигатели EP6)
 |
 |

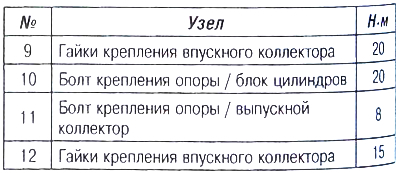

Впускной коллектор (двигатели EP6DT)
 |
 |

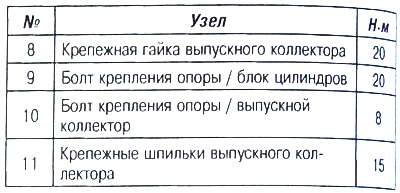

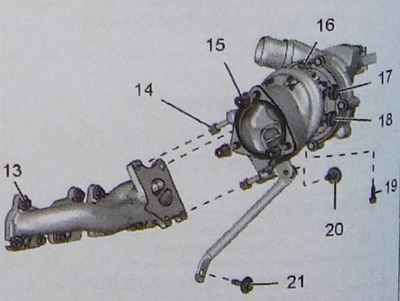

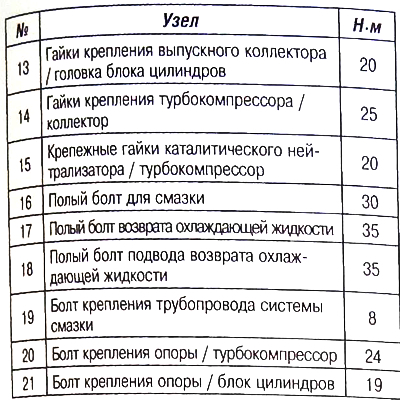

Выпускной коллектор / турбокомпрессор (двигатели EP6DT)
 |
 |

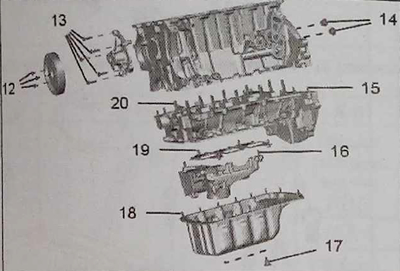

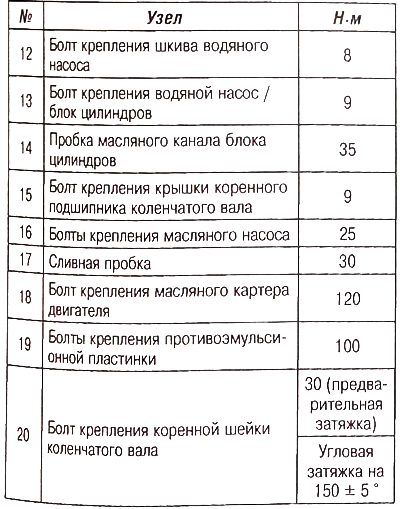

Блок цилиндров / масляный картер (двигатели ЕР6, EP6DT)
 |
 |
Порядок затяжки крышек коренных подшипников коленчатого вала (двигатели EP6, EP6DT)

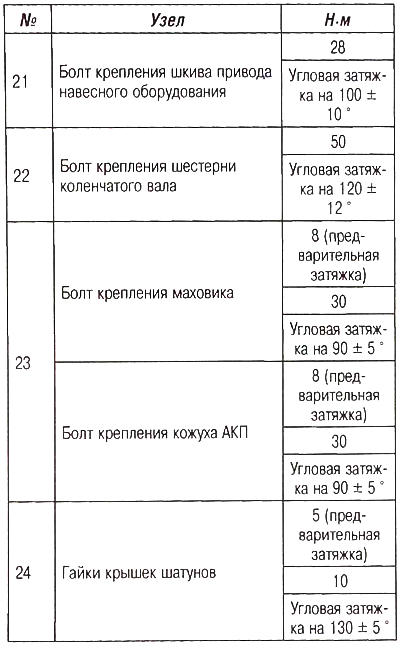

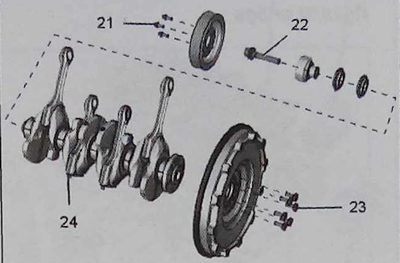

Коленчатый вал / маховик (двигатели ЕР6, EP6DT)
 |
 |
Порядок затяжки болтов крепления узла маховик / кожух АКП

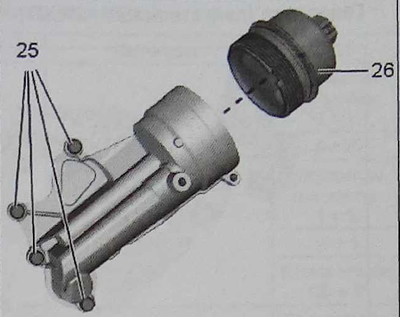

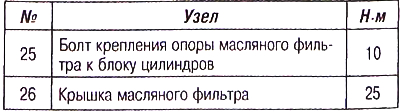

Масляный фильтр (двигатели ЕР6, EP6DT)
 |
 |

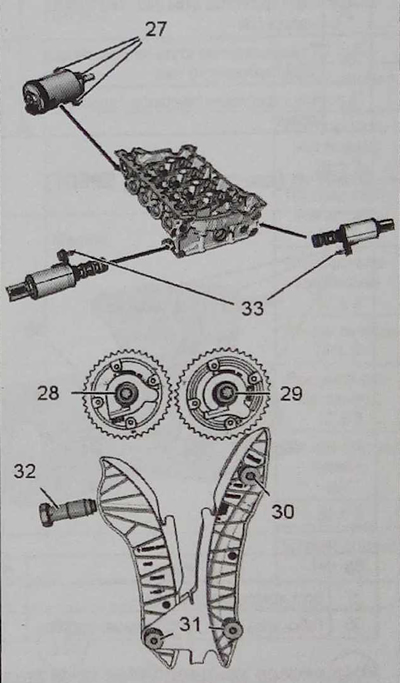

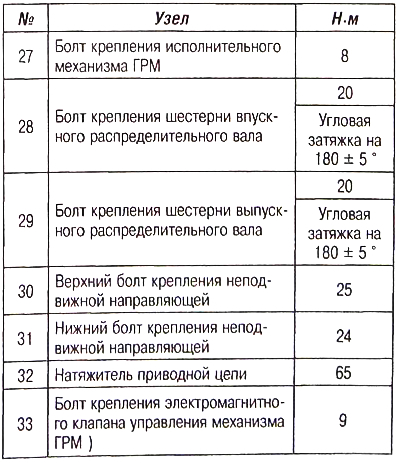

Механизм ГРМ (двигатели ЕР6, EP6DT)
 |
 |

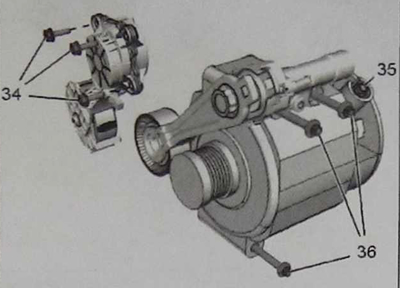

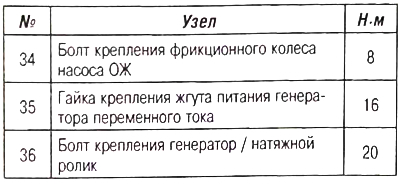

Генератор (двигатели ЕР6, EP6DT)
(Источник расположен на сайте: «www.PEUGEOTBOOK.ru»)
 |
 |

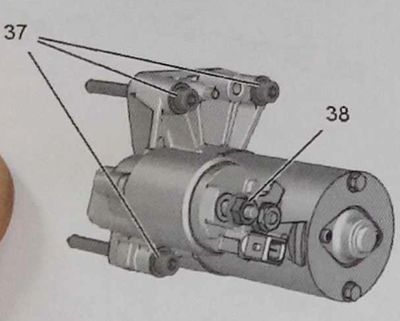

Стартер (двигатели ЕР6, EP6DT)
 |
 |

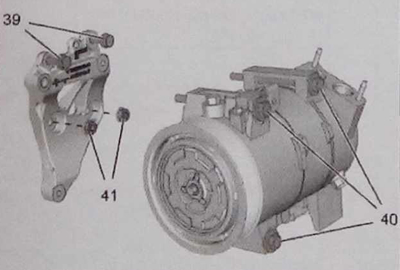

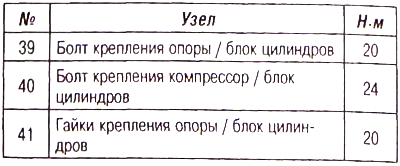

Компрессор кондиционера (двигатели ЕР6, EP6DT)
 |
 |
