Блок цилиндров

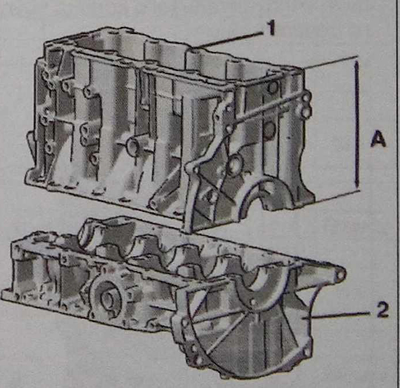

Высота блока цилиндров А: 206,98 ±0,05 мм.
Внимание. Блок цилиндров (1) и картер постелей коренных шеек (2) имеют индивидуальную заводскую подгонку, поэтому их нельзя переустанавливать на другие двигатели.

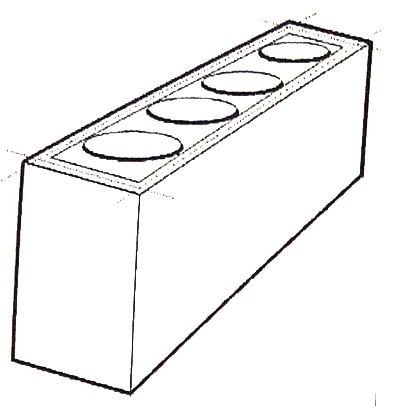

Максимально допустимая деформация (неплоскостность): 0,05 мм.
Гильзы

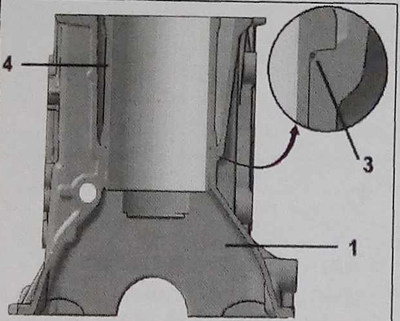

Герметичность гильзы (4) в блоке цилиндров (1) обеспечивается с помощью уплотнительного кольца круглого сечения (3).

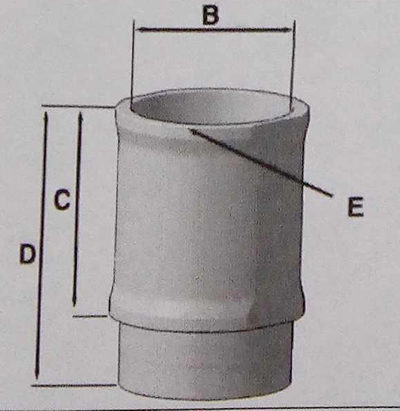

Существует три класса диаметров (В) для каждой гильзы. Эти классы можно определить двумя способами:
- маркировка (штрих), нанесенная напильником;
- маркировка чернилами (буква + штрих).
Идентификация классов:
- 1 маркировка чернилами или А + 1 штрих: гильза класса А;
- 2 маркировка чернилами или В + 2 штриха: гильза класса В;
- 3 маркировка чернилами или С + 3 штриха: гильза класса С.
Внимание. При монтаже устанавливайте поршни того же класса, что и гильзы.

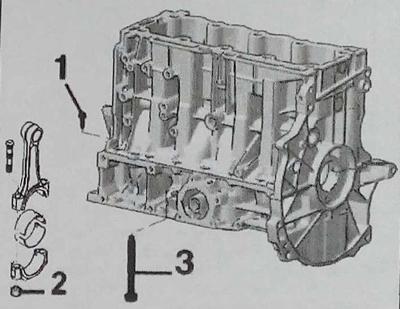

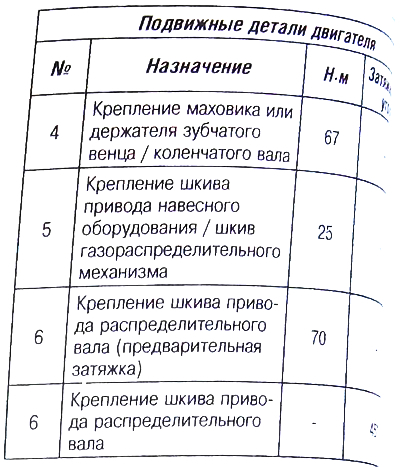

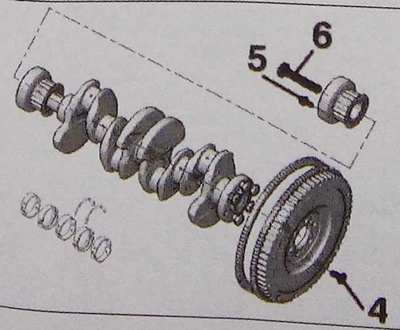

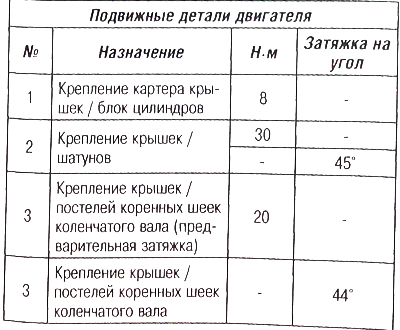

Моменты затяжки
 |
 |
 |
 |
