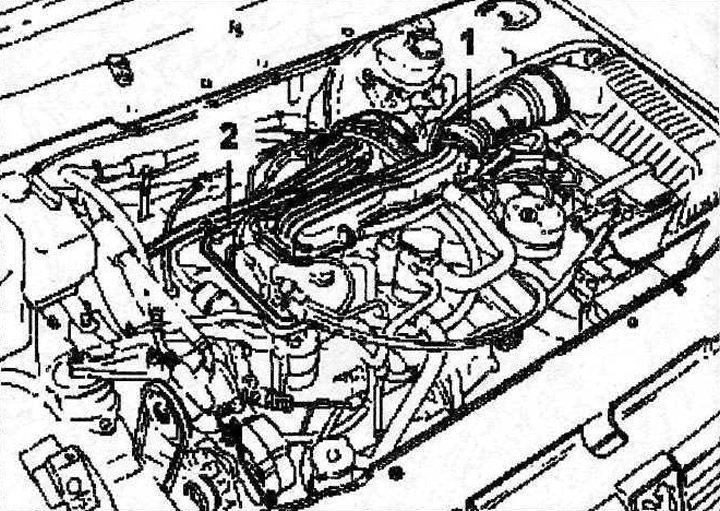

4.1 Отсоедините впускной воздуховод 1, затем отсоедините и сместите в сторону oт места работ топливопроводы 2. Автомобили с двигателями XU102C
2. Автомобили с двигателями XU10J2. Снимите воздушный фильтр, датчик массового расхода воздуха, воздуховоды 3 (см. иллюстрацию).

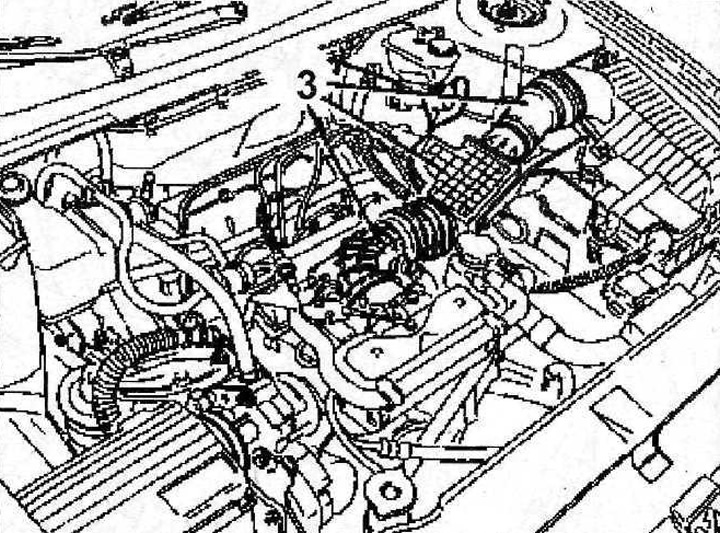

4.2 Снимите воздушный фильтр, датчик массового расхода воздуха, воздуховоды 3. Автомобили с двигателями XU10J2
3. Снимите зубчатый ремень привода газораспределительного механизма, (см. соответствующую главу).
4. Сместите в сторону от места работ насос, а затем бачок гидроусилителя рулевого управления.
5. Отсоедините приемную трубу, вывинтив болты 5 и сняв их втулки 4ипружины (см. иллюстрацию).

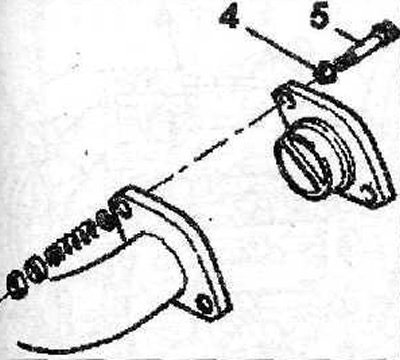

4.5 Отсоедините приемную трубу, для чего вывинтите болт 5, извлеките втулки 4
6. Снимите крышку 6 распределителя зажигания и отсоедините от нее жгут проводов вместе с держателем (см. иллюстрацию).

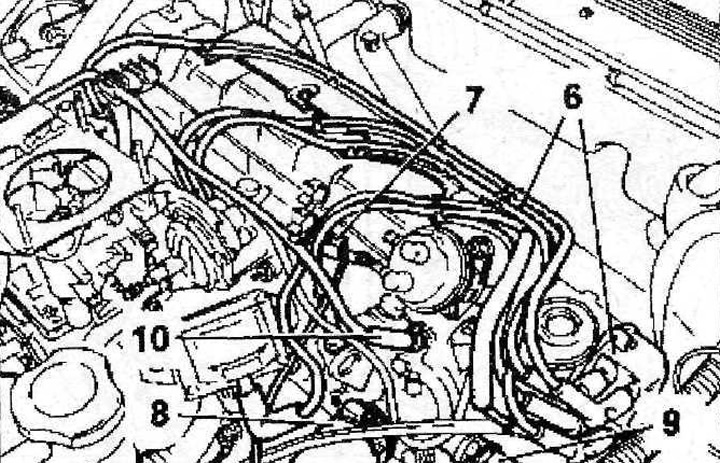

4.6 Снимите крышку 6 распределителя зажигания и отсоедините от нее жгут проводов вместе с держателем
7. Снимите бегунок и его защитную крышку.
8. Отсоедините штекер датчика положения распределительного вала.
9. Отсоедините шланги охлаждающей жидкости 8, 9 и 10 от корпуса термостата (см. иллюстрацию 4.6).
10. Отсоедините блок 11, затем — датчик 12 температуры охлаждающей жидкости (см. иллюстрацию).

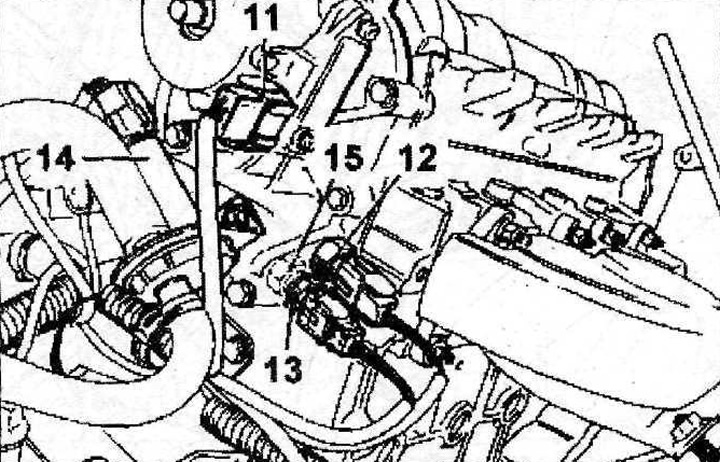

4.11 Отсоедините блок 11, затем — датчик 12 температуры охлаждающей жидкости
12. Автомобили с двигателями XU10J2. Отсоедините термистор 13, а также блок 14 (см. иллюстрацию 4.11)
13. Автомобили с кондиционером. Отсоедините датчик 15 кондиционера (см. иллюстрацию 4 11).
14. Автомобили с двигателями XU102C. Вывинтите болт 16, затем снимите воздуховод 17 (см. иллюстрацию),
4.14. Вывинтите болт 15, затем снимите воздуховод 17. Автомобили с двигателями XU102C
15. Отвинтите гайки крепления заливной горловины.
16. Автомобили с двигателями XU10J2. Снимите опорный кронштейн 18 впускного коллектора и сместите коллектор в сторону от места работ (см. иллюстрацию).

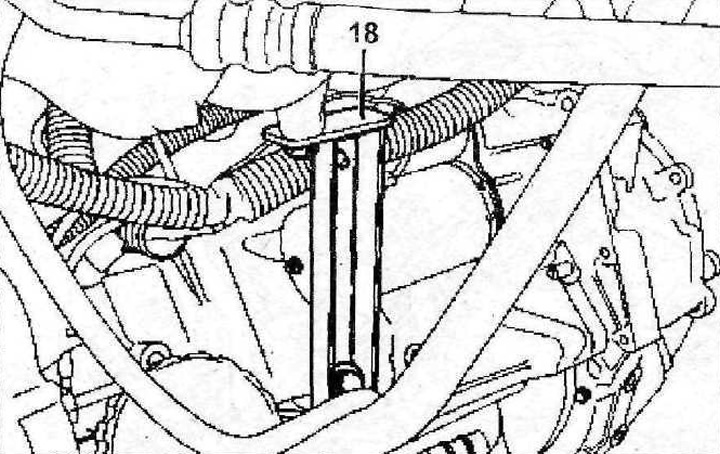

4.16 Снимите опорный кронштейн 18 впускного коллектора. Автомобили с двигателями XU10J2
17. Автомобили с двигателями XU10J2.Снимитекрышкуопоры с гасителем крутильных колебаний 19 (см иллюстрацию).

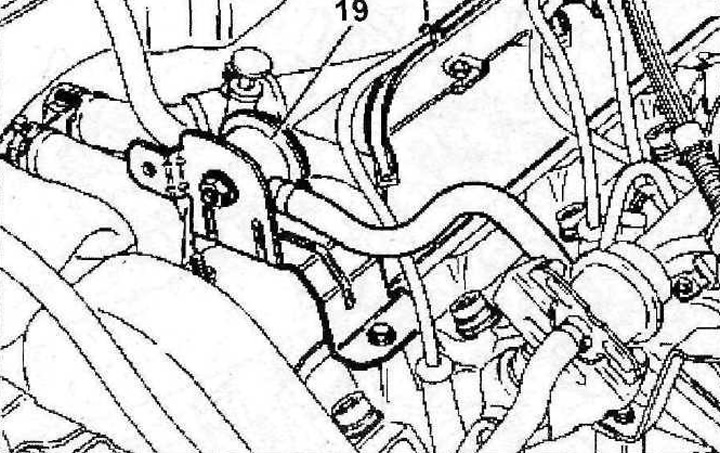

4.17 Снимите крышку опоры с гасителем крутильных колебаний 19. Автомобили с двигателями XU10J2
18. Снимите крышку 20 головки блока цилиндров, а затем - держатель 21 направляющей трубки измерительного щупа (см. иллюстрацию).

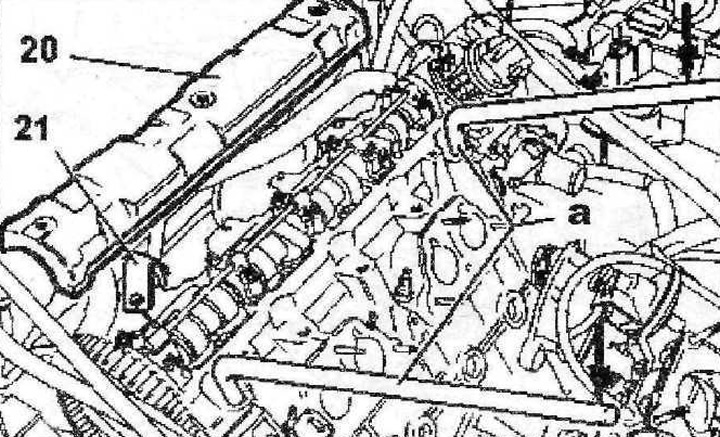

4.18 Снимите крышку 20 головки блока цилиндров, а затем — держатель 21 направляющей трубки измерительного щупа
19. Ослабьте затяжку, а затем вывинтите болты крепления головки блока цилиндров в диагональной последовательности, начиная с наружного болта.
20. Ослабьте посадку головки блока цилиндров с помощью специальных рычагов «а» (см. стрелки на иллюстрации 4.18).
[Статья основана на материале сайта: peugeotbook.ru]
21. Снимите головку блока цилиндров, извлеките прокладку головки блока цилиндров. .
Автомобили с двигателем XU10J2TE с турбонаддувом
22. Слейте охлаждающую жидкость.
23. Отсоедините все жгуты проводов и шланги, подсоединенные к головке блока цилиндров и препятствующие ее демонтажу.
24. Отсоедините шланги 1 и 2, трубопроводы 3 и 4, затем снимите теплоотражательный щиток 5 (см. иллюстрацию).

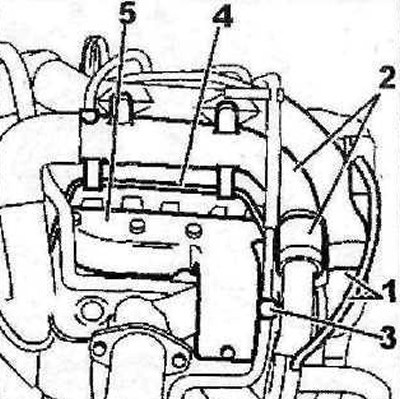

4.24 Отсоедините шланги 1 и 2, трубопроводы 3 и 4, затем снимите теплоотражательный щиток 5
25. Отвинтите четыре гайки крепления турбокомпрессора к выпускному коллектору. Заглушите впускное и выпускное отверстия турбокомпрессора подходящими пробками.
26. Отсоедините все жгуты проводов, шланги и трубопроводы, подсоединенные к впускному коллектору или закрепленные на нем.
27. Снимите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).
28. Снимите правую верхнюю опору подвески двигателя.
29. Отсоедините провода 6 высокого напряжения (см. иллюстрацию).

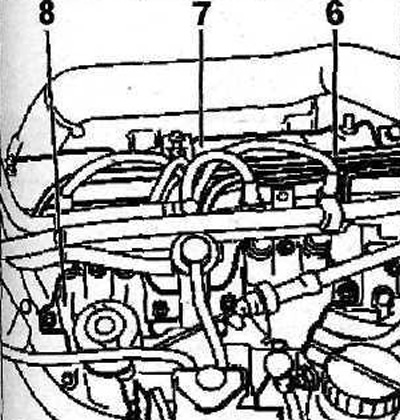

4.29 Отсоедините провода 6 высокого напряжения
30. Снимите крышку 7 головки блока цилиндров, затем — впускной коллектор 8 (см. иллюстрацию 4.29).
31. Действуя по спирали, начиная с наружного болта, сначала ослабьте затяжку, а затем вывинтите болты крепления головки блока цилиндров.
32. Ослабьте посадку головки блока цилиндров с помощью специальных рычагов «а» (см. стрелки на иллюстрации).

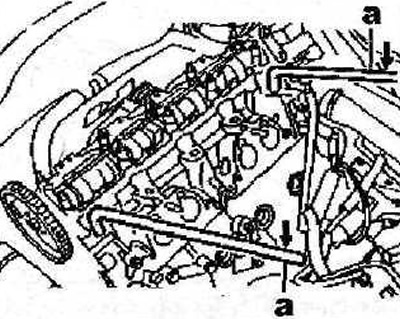

4.32 Ослабьте посадку головки блока цилиндров с помощью специальных рычагов «а» (см. стрелки)
33. Снимите головку блока цилиндров вместе с прокладкой.
Автомобили с двигателем XU1OJ4R
34. Отсоедините воздуховод 1 (см. иллюстрацию).

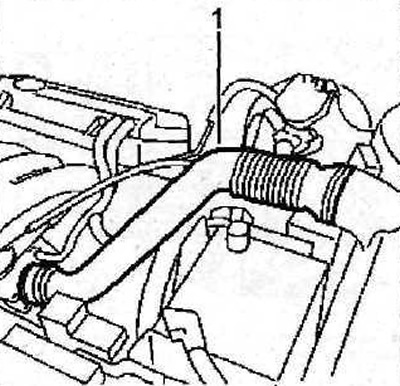

4.34 Отсоедините воздуховод 1
35. Отсоедините все жгуты проводов и шланги, подсоединенные к головке блока цилиндров или закрепленные на ней и препятствующие ее демонтажу.
36. Сбросьте давление в топливной рампе 2. В мастерских для этого используют специальный вакуумный насос «а» (см. иллюстрацию).

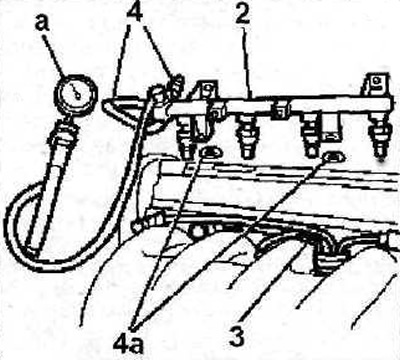

4.36 Сбросьте давление в топливной рампе 2. В мастерских для этого используют специальный вакуумный насос «а»
37. Отсоедините жгут 3 проводов питания топливных форсунок (см. иллюстрацию 4.36).
38. Сместите в сторону от места работ топливную рампу 2, не отсоединяя от нее топливопроводы 4 (См. иллюстрацию 4.36).
39. Отсоедините от корпуса термостата шланг, крепящийся так называемым быстродействующим зажимом (см. иллюстрацию).

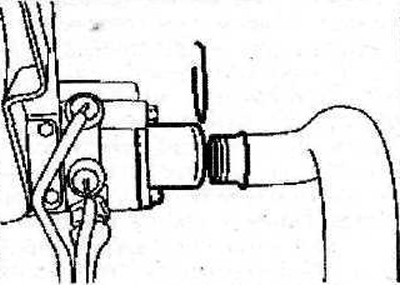

4.39 Отсоедините от корпуса термостата шланг, крепящийся так называемым быстродействующим зажимом
40. Вывинтите два болта 5 крепления кронштейна впускного коллектора (см. иллюстрацию).

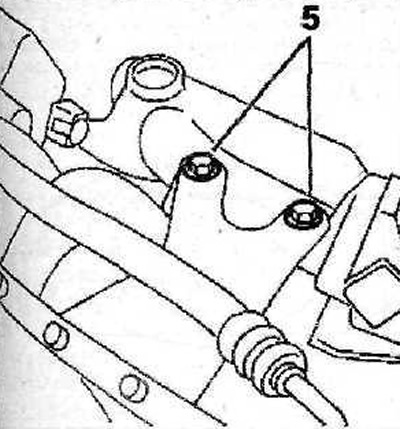

4.40 Вывинтите два болта 5 крепления кронштейна впускного коллектора
41. Отсоедините приемную трубу от выпускного коллектора.
42. Снимите блок 6 катушек зажигания (см. иллюстрацию).

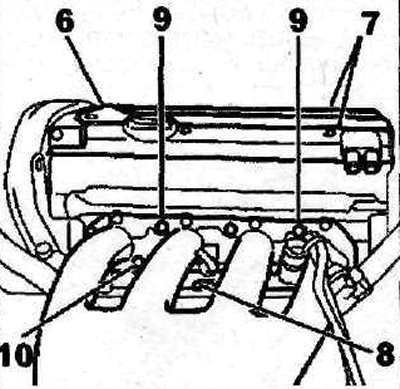

4.42 Снимите блок 6 катушек зажигания
43. Действуя по спирали, начиная с наружного болта, сначала ослабьте затяжку, а затем вывинтите болты крепления обеих крышек головки блока цилиндров.
44. Снимите крышки 7 головки блока цилиндров (см. иллюстрацию 4.42).
45. Вывинтите болт 8, отвинтите гайки 9, вывинтите болты 10 и снимите впускной коллектор вместе с дроссельной заслонкой (см. иллюстрацию 4.42).
46. Снимите зубчатый ремень газораспределительного механизма (см. соответствующую главу).
47. Установите правую опору подвески двигателя.
48. Действуя по спирали, начиная с наружного болта, сначала ослабьте затяжку, а затем вывинтите болты крепления головки блока цилиндров.
49. Ослабьте посадку головки блока цилиндров с помощью специальных рычагов «а» (см. иллюстрацию) и снимите головку вместе с прокладкой.

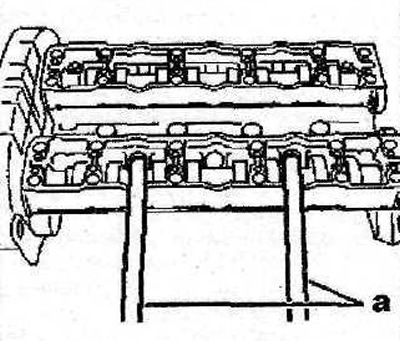

4.49 Ослабьте посадку головки блока цилиндров с помощью специальных рычагов «а»
