Внимание! Для предотвращения соударения поршней о клапаны поверните коленчатый вал примерно на четверть оборота, чтобы поршни установились примерно посередине каналов цилиндров.
29. Установите распределительный вал на его посадочное место.
30. Установите крышки подшипников №2, 3, 4 и 5, руководствуясь метками, сделанными при снятии.
31. Действуя по спирали, затяните гайки крепления крышек подшипников.
32. Нанесите небольшое количество смазки LOCTITE FORMAJOINT на наружную поверхность крышки 6 подшипника №1 (см. иллюстрацию).

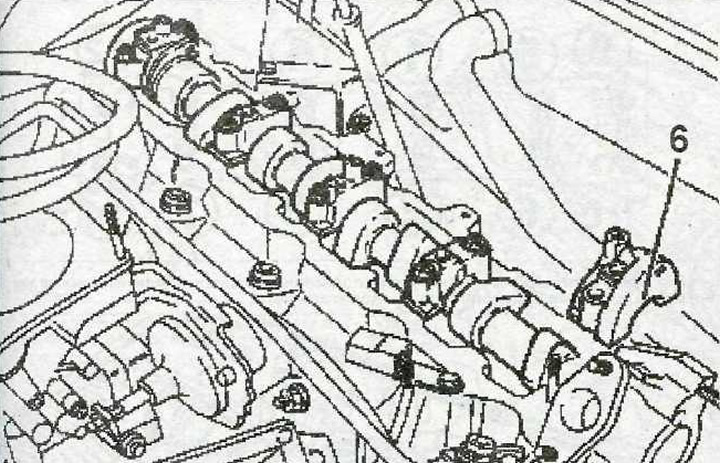

3.32 Нанесите небольшое количество смазки LOCTITE FORMAJOINT на наружную поверхность крышки 6 подшипника №1
33. Затяните гайки крепления крышек подшипников с усилием 15 Нм.
34. Затяните болт 5 с усилием 15 Нм, установите маслопровод 4 на его посадочное место (см. иллюстрацию 3.8).
35. Набейте новый сальник распределительного вала с помощью подходящей оправки, например, оправки «а» 0132-R, поджимая ее болтами 1 М10х60 (см. иллюстрацию).

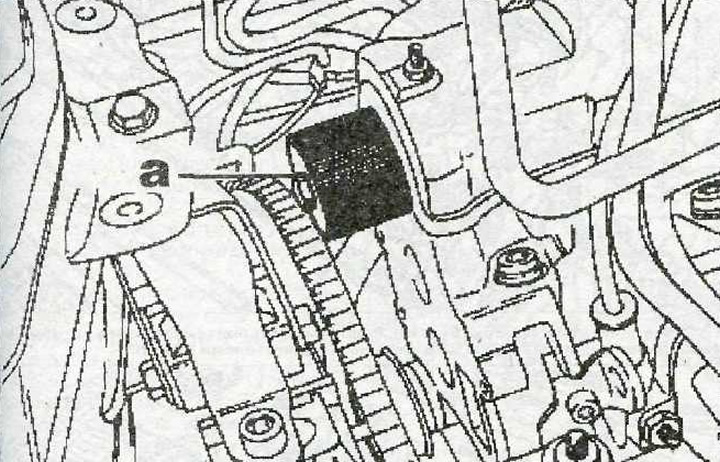

3.35 Набейте новый сальник распределительного вала с помощью подходящей оправки, например, оправки «а» 0132-R, поджимая ее болтами 1 М10х60
36. Установите шестерню распределительного вала (см. иллюстрацию). Затяните болты ее крепления с усилием 50 Нм.

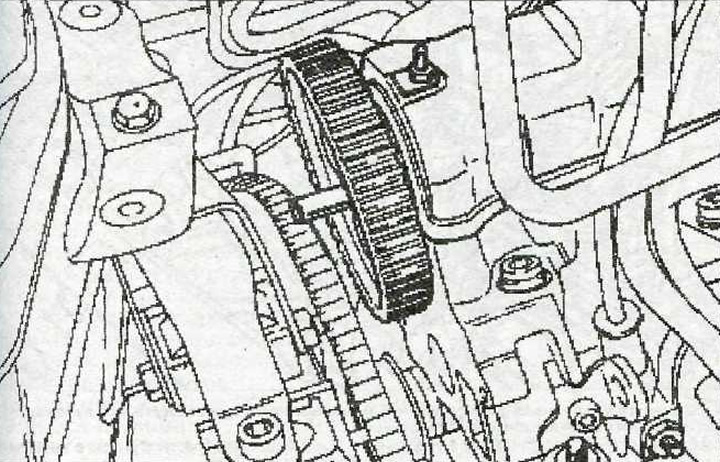

3.36 Установите шестерню распределительного вала
37. Автомобили с двигателями XU102C. Установите топливный насос и затяните болты его крепления с усилием 20 Нм.
38. Далее установка демонтированных компонентов производится в последовательности, обратной снятию.
Автомобили с двигателем XU10J4R
39. Установите толкатели (если снимались), каждый — на свое посадочное место, предварительно смазав их чистым моторным маслом. Проверьте легкость хода толкателей в головке блока цилиндров.
40. Нанесите тонкий слой моторного масла на шейки подшипников и кулачки каждого распределительного вала.
41. Установите распределительные валы на их посадочные места так, чтобы установочный паз 15 вала находился в положении «три часа», а установочный паз 16 второго распределительного вала - в положении «одиннадцать часов» (см. иллюстрацию).

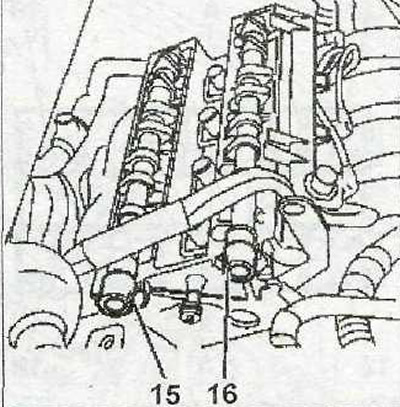

3.41 Установите распределительные валы на их посадочные места так, чтобы установочный паз 15 вала находился в положении «три часа», а установочный паз 16 второго распределительного вала - в положении «одиннадцать часов»
42. Убедитесь, что установочные штифты 18 находятся на своих местах (см. иллюстрацию).

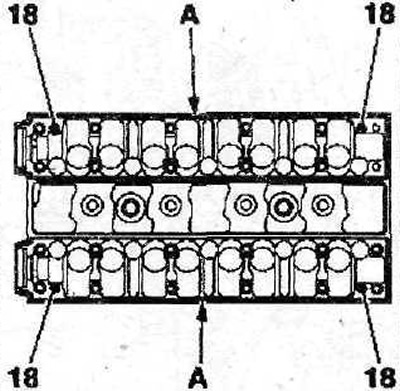

3.42 Убедитесь, что установочные штифты 18 находятся на своих местах
43. Нанесите слой А герметика SILICONE CATEGORIE 2 по периметру корпусов подшипников распределительных валов (см. иллюстрацию 3.42), установите корпусы подшипников на их посадочные места.
44. Затяните болты крепления корпусов подшипников распределительных валов за несколько проходов в последовательности, указанной на иллюстрации:
- 1- ый проход — затяните болты рукой;
- 2- ой проход — затяните болты с усилием 5 Нм;
- 3- ий проход — затяните болты с усилием 10 Нм.

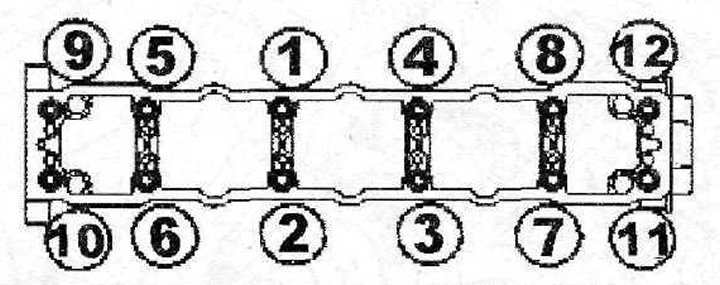

3.44 Затяните болты крепления корпусов подшипников распределительных валов за несколько проходов в указанной последовательности
Внимание! Прокладка крышек головки блока цилиндров композитные: незначительные повреждения прокладки можно устранить, нанеся герметик SILICONE CATEGORIE 2.
45. Установите крышки 12 и 13 головки блока цилиндров, затяните болты их крепления с усилием 10 Нм в последовательности, указанной на иллюстрации.

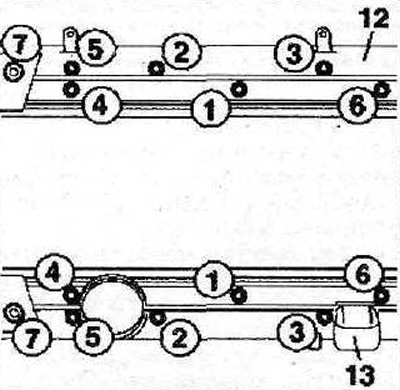

3.45 Установите крышки 12 и 13 головки блока цилиндров, затяните болты их крепления с усилием 10 Нм в указанной последовательности
46. Далее установка демонтированных компонентов производится в последовательности, обратной снятию.
