Катушка зажигания — снятие и установка (Peugeot 405)

На ранних моделях катушка зажигания установлена на блоке цилиндров выше стартера или на впускном коллекторе. На более поздних моделях катушка зажигания установлена на левом торце головки блока цилиндров.

Снятие

1. Снять провод массы с аккумулятора.

2. Снять шланги вентиляции от кожуха впускного коллектора и регулирующего клапана температуры воздуха.

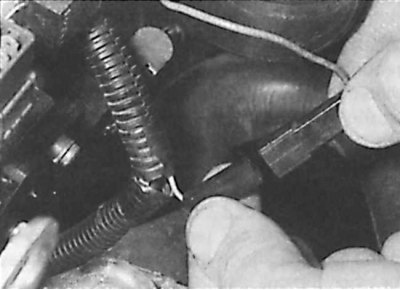

3. Снять разъем электропроводки от конденсатора, установленного на катушке зажигания.

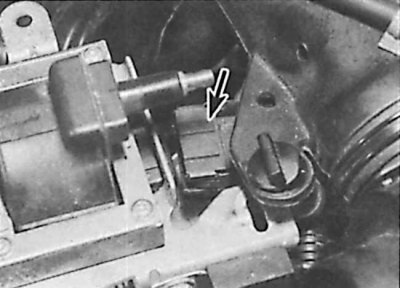

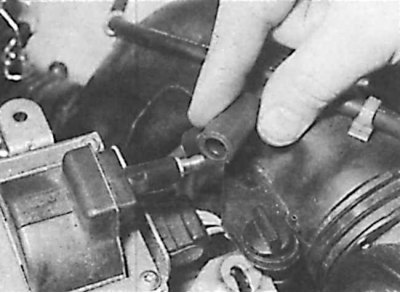

4. Снять высоковольтные провода (рисунок слева) и разъем (рисунок справа) с катушки зажигания.

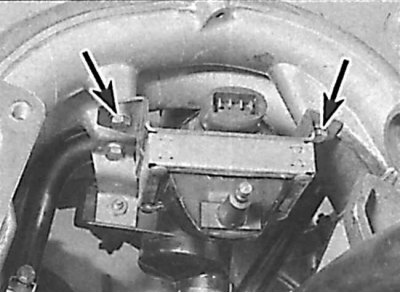

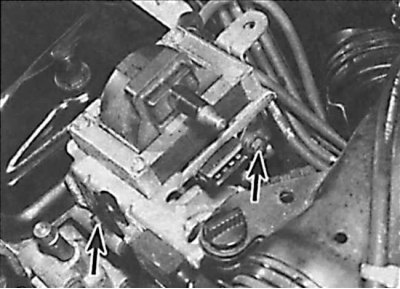

5. Отвинтить два болта (указаны стрелками) крепления катушки зажигания (справа – болты крепления катушки зажигания на системе Bosch L3.1).

Источник статьи веб-сайт (www.PeugeotBook.ru)

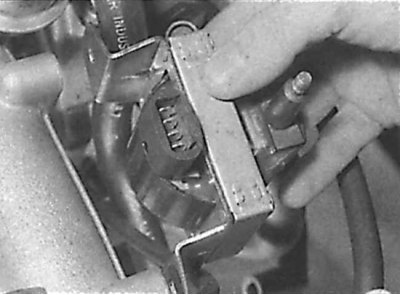

6. Снять катушку зажигания (на рисунке – система зажигания Motronic).
