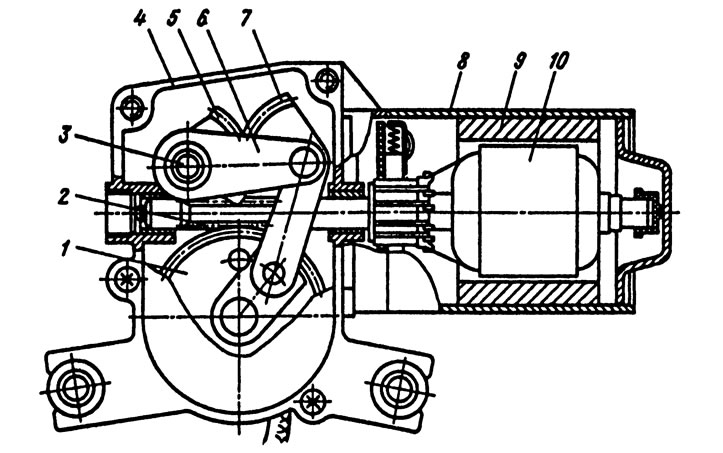

Рис. 6. Моторедуктор 47.3730 стеклоочистителя заднего стекла: 1 - шестерня; 2 - червяк; 3 - выходной вал; 4 - корпус редуктора; 5 и 7 - зубчатые сектора; 6 - серьга; 8 - корпус электродвигателя; 9 - постоянный магнит; 10 - якорь
В моторедукторе размещены концевой выключатель, обеспечивающий укладку щеток в крайнем положении при выключении электродвигателя, и биметаллический предохранитель, защищающий электродвигатель от перегрузки. Контактный диск концевого выключателя с прорезью устанавливается на ведомой шестерне редуктора. Когда небольшая щетка, скользящая по торцу контактного диска попадает в его прорезь, цепь электроснабжения размыкается и электродвигатель останавливается.
Детали моторедуктора очистителя ветрового стекла автомобиля ВАЗ-2110 показаны на рис. 7.

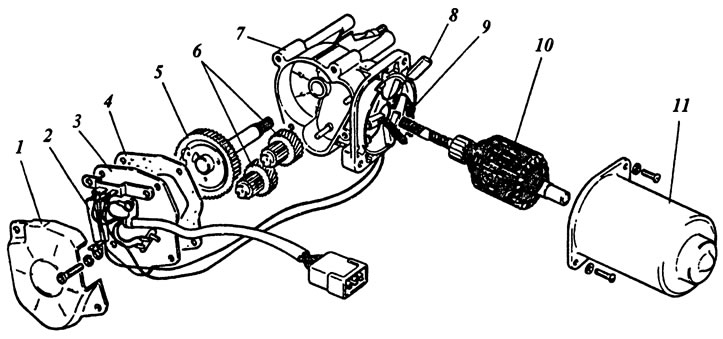

Рис. 7. Детали моторедуктора очистителя ветрового стекла ВАЗ-2110: 1 - крышка; 2 - помехоподавительный конденсатор; 3 - панель с контактами концевого выключателя; 4 - прокладка; 5 - шестерня с выходным валом моторедуктора; 6 - промежуточные шестерни; 7 - корпус редуктора; 8 - термобиметаллический предохранитель; 9 - помехоподавительная катушка индуктивности; 10 - якорь; 11 - корпус электродвигателя
В малогабаритных моторедукторах фароочистителей (рис. 8) червячный редуктор заменен многоступенчатым цилиндрическим редуктором, выходной вал 10 которого параллелен валу электродвигателя. Вращательное движение выходной зубчатой шестерни редуктора преобразуется в колебания выходного вала 10 двухзвенным кривошипно-шатунным механизмом, состоящим из шатуна 11 и поводка 9. Для очистки фары круглой формы достаточен угол колебания щетки 60°. Для прямоугольной фары достаточного обеспечить колебание щетки в пределах угла 45°. Моторедуктор в системе очистки прямоугольных фар имеет однозвенный кривошипно-шатунный механизм.

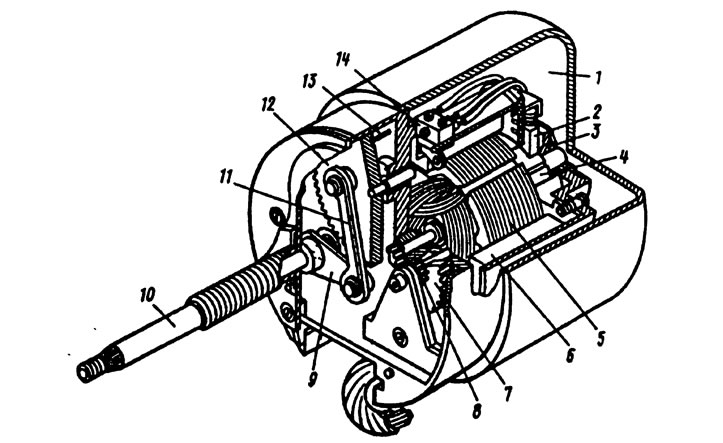

Рис. 8. Моторедуктор 221.3730 фароочистителя: 1 - корпус; 2 - щетка электродвигателя; 3 - подшипник; 4 - коллектор; 5 - якорь; 6 - постоянный магнит; 7 - ведомая шестерня первой ступени редуктора; 8 - ведущая шестерня второй ступени редуктора; 9 - поводок; 10 - выходной вал; 11 - шатун; 12 - ведомая шестерня второй ступени редуктора; 13 - шток; 14 - выключатель
Цепь электроснабжения электродвигателя для автоматической укладки щетки в заданном положении разрывается концевым выключателем 14, когда его шток попадает в углубление на выходной шестерне редуктора. Редуктор и электродвигатель размещены в одном корпусе.
Многие типы моторедукторов не имеют кривошипно-шатунного механизма. В этом случае вращательное движение вала электродвигателя преобразуется в колебательное движение щетки ее рычажным механизмом.
Конструкция моторедуктора стеклоподъемника (рис. 9) и возможность его размещения в ограниченной по размерам зоне расположения механизма подъема стекла зависит от габаритных размеров приводного электродвигателя, а следовательно, от его быстроходности.

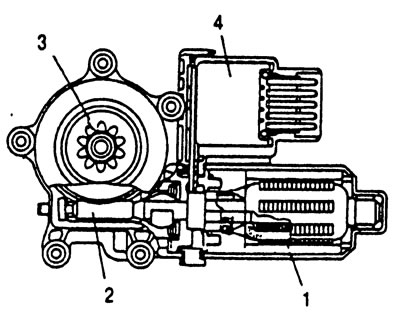

Рис. 9. Моторедуктор стеклоподъемника: 1 - электродвигатель; 2 - червяк; 3 - выходная шестерня; 4 - блок управления
Для повышения частоты вращения вала электродвигателя в моторедукторе стеклоподъемника в дополнение к червячному редуктору применяют промежуточный одно- или многоступенчатый понижающий редуктор с большим передаточным числом.
[Оригинал содержится на портале www.PEUGEOTBOOK.ru]
Если габаритные размеры электродвигателя не позволяют разместить его в зоне расположения механизма подъема стекла, то в этой зоне устанавливается только червячный редуктор, вал которого приводится во вращение от вала электродвигателя гибким валиком, струной или каким-либо иным способом.
Конструкция моторедуктора блокировки дверей с реверсивным электродвигателем, редуктором с червяком и зубчатой рейкой приведена на рис. 10. В моторедукторе применяется электродвигатель постоянного тока с возбуждением от постоянных магнитов. На выходном валу моторедуктора расположена шестерня, которая через зубчатую рейку 3 осуществляет в зависимости от направления вращения вала электродвигателя блокировку или разблокировку дверного замка с помощью передвижного штока 4. В моторедуктор может быть встроено устройство коммутации цепи управления моторедуктором. Основные технические данные моторедукторов приведены в табл. 2.

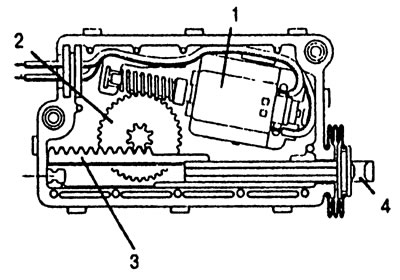

Рис. 10. Моторедуктор блокировки замков дверей: 1 - электродвигатель; 2 - ведомая шестерня червячного редуктора; 3 - зубчатая рейка; 4 - передвижной шток
Таблица 2
| Моторедуктор | Привод | Напряжение, В | Сила потребляемого тока, А | Момент на выходном валу, Нм | Частота вращения вала, мин⁻¹ | Масса, кг |
| 16.3730 | Стеклоочистителя | 24 | 2/3* | 3,92 | 35/51 | 2,5 |
| 161.3730 | —»— | 12 | 4/6 | 3,92 | 35,51 | 2,5 |
| 171.3730 | —»— | 12 | 3,5/5 | 3,92 | 35/55 | 2,0 |
| 46.3730 | —»— | 12 | 4,5/7,5 | 2,35 | 35/53 | 2,5 |
| 471.3730 | —»— | 12 | 2,0 | 0,49 | 50 | 1,1 |
| 52.3730 | —»— | 24 | 2,5/3,5 | 2,94 | 35/51 | 2,8 |
| 84.3730 | —»— | 12 | 4/4,7 | 5 | 45/65 | 1,5 |
| 85.3730 | —»— | 12 | 3 | 1 | 60 | 1,3 |
| 22.3730 | Фароочистителя | 12 | 1,5 | 0,49 | 50 | 0,65 |
| 30.3730 | —»— | 12 | 1,5 | 0,49 | 50 | 0,65 |
| 7902.3730 | Подъема антенны | 12 | 4 | — | 4000 | 0,5 |
| 87.3730** | Блокировки замков дверей | 12 | 5 | — | — | 0,2 |
* Указаны параметры двухскоростных моторедукторов.
** Усилие втягивания рейки (Н) моторедуктора 87.3730 равно 25 Н.
