Мотонасосы в современных автомобилях

Мотонасос объединяет в одной общей конструкции электродвигатель 1 (рис. 11) и жидкостный насос. Пластмассовая крыльчатка 4 центробежного насоса закреплена на валу электродвигателя 1. Внутренняя полость электродвигателя защищена от попадания влаги резиновой манжетой. Обычно мотонасосы работают в кратковременном или повторно-кратковременном режимах. В табл. 3 приведены основные технические данные мотонасосов.

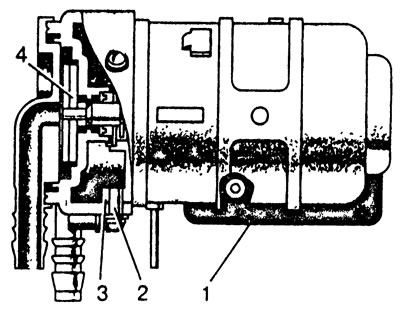

Рис. 11. Мотонасос 2002.3730: 1 - электродвигатель; 2 - крепежный винт; 3 - корпус насоса; 4 - крыльчатка

Таблица 3

Мотонасос	Назначение	Сила потребляемого тока, А (не более)	Перепад давления, МПа	Применение
2002.3730	Для струйной очистки фар	40	0,3	ГАЗ-3102 с двигателем ЗМЗ-402
9602.3730	То же	20	0,38	ГАЗ-3102 с двигателем ЗМЗ-406
274.3730	Для омывателя стекол	3	0,16	Автомобили ВАЗ, ГАЗ-3101
351.3730	Для обогрева салона	3,7	0,015	ГАЗ-33023, ГАЗ-2705, ГАЗ-3221 и др.
