17. Очистите уплотняемые поверхности головки блока цилиндров и корпуса подшипников, а также отверстие А датчика положения распределительного вала (см. иллюстрацию 4.13).
18. Нанесите тонкий слой моторного масла на шейки подшипников и кулачки распределительного вала.
19. Установите распределительный вал на его посадочное место, установив ограничительный упор 12 и надев на задний конец вала шестеренку 11 датчика положения распределительного вала (см. иллюстрацию).

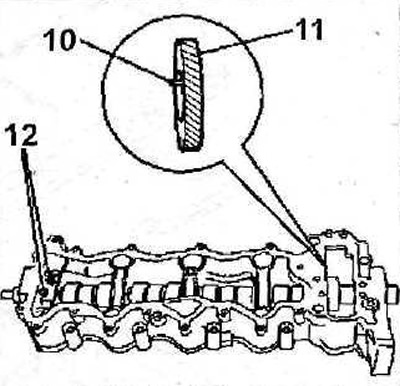

4.19 Установите распределительный вал на его посадочное место, установив ограничительный упор 12 и надев на задний конец вала шестеренку 11
20. Набейте новый сальник распределительного вала с помощью подходящей оправки, например оправки «а», каталожный номер которой 0178-F (см иллюстрацию).
[Оригинал расположен по адресу: PeugeotBook]

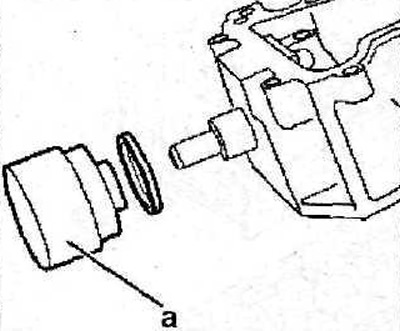

4.20 Набейте новый сальник распределительного вала с помощью оправки «а»
21. Нанесите слой А герметика SILICONE CATEGORIE 2 по периметру корпусов подшипников распределительного вала (см. иллюстрацию).

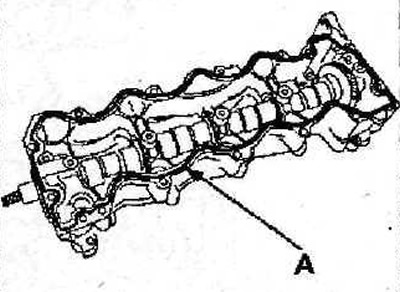

4.21. Нанесите слой А герметика SILICONE CATEGORIE 2 по периметру корпусов подшипников распределительного вала
22. Убедитесь, что коромысла клапанов должным образом установлены на осях (см. иллюстрацию).

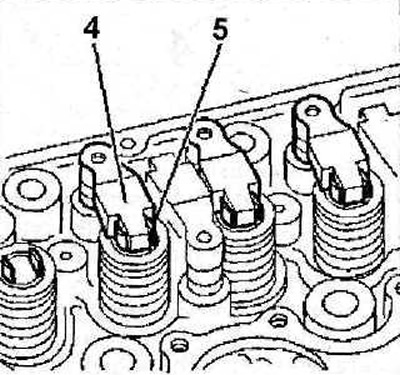

4.22 Убедитесь, что коромысла 4 клапанов должным образом установлены на осях
23. Установите корпус подшипников распределительного вала на его посадочное место.
24. Застопорите коленчатый вал, установив подходящий упорный валик в соответствующее отверстие.
25. Установите на распределительный вал шпонку 17, ступицу 13 шестерни и закрепите ступицу новой гайкой 26, предварительно установив прокладочную шайбу 25 (см. иллюстрацию).

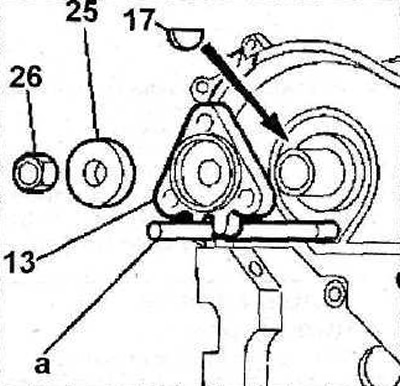

4.25 Установите на распределительный вал шпонку 17, ступицу 13 шестерни и закрепите ступицу новой гайкой 26, предварительно установив прокладочную шайбу 25
26. Застопорите распределительный вал, установив подходящий упорный валик «а» в соответствующее отверстие (см. иллюстрацию 4.25).
27. Действуя по спирали, затяните болты крепления корпуса подшипников распределительного вала: болты 8x125 длиной 70 мм затяните с усилием 15 Нм, болты 8x125 длиной 55 мм — с усилием 20 Нм.
28. Установите новую прокладку крышки головки блока цилиндров, а затем — крышку головки блока цилиндров (см. иллюстрацию)
29. Затяните болты крепления крышки головки блока цилиндров с усилием 10 Нм, действуя по спирали, начиная с наружного болта.
