Внимание! Порядок действий дан на примере автомобилей с двигателем DK5ATE объемом 2,5 л.
1. Снимите вакуумный насос 1, а затем — его прокладку 2 с выпускного коллектора (см. иллюстрацию).

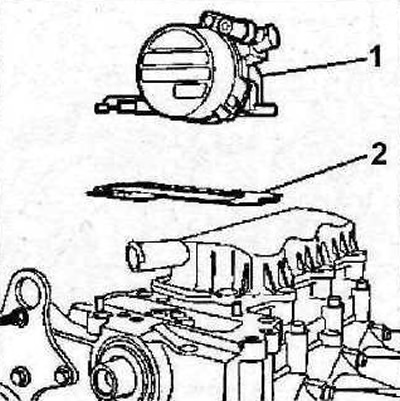

4.1 Снимите вакуумный насос 1, а затем — его прокладку 2 с выпускного коллектора
2. Снимите впускной коллектор 3 и его прокладку (см. иллюстрацию).
4.2 Снимите впускной коллектор 3 и его прокладку
3. Отсоедините патрубок 4 и воздуховод 5 (см. иллюстрацию 4.2).
Информация размещена на сайте (PEUGEOTBOOK.ru)
4. Снимите ремень привода водяного насоса.
5. Снимите ременный шкив 6 с помощью съемника «а» 0132-АА (см. иллюстрацию).

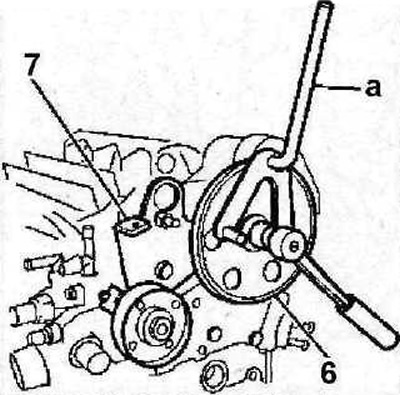

4.5 Снимите ременный шкив 6 с помощью съемника «а» 0132-АА
6. Снимите ролик вместе с кронштейном 7 его крепления (см. иллюстрацию 4.5).
7. Снимите зубчатый ремень привода газораспределительного механизма с шестерен приводного вала и ТНВД, см соответствующую главу.
8. Снимите шестерню 8 с распределительного вала 9, затем извлеките уплотнительное кольцо 10 круглого сечения и сальник 11 (см. иллюстрацию).

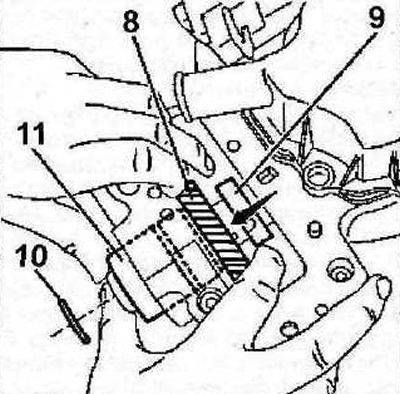

4.8 Снимите шестерню 8 с распределительного вала 9, затем извлеките уплотнительное кольцо 10 круглого сечения и сальник 11
9. Снимите шестерню 12 распределительного вала и ступицу 13, предварительно заблокировав распределительный вал, установив упорный валик «а» 0178-А в соответствующее отверстие (см. иллюстрацию).
4.9 Снимите шестерню 12 распределительного вала и ступицу 13, предварительно заблокировав распределительный вал, установив упорный валик «а» 0178-А в соответствующее отверстие
10. Вывинтите болты 14, затем снимите крышку 15 головки блока цилиндров (см. иллюстрацию 4.9)
11. Действуя по спирали, равномерно ослабьте затяжку болтов крепления корпуса подшипников распределительного вала.
12. Снимите корпус подшипников распределительного вала (см. стрелки на иллюстрации).

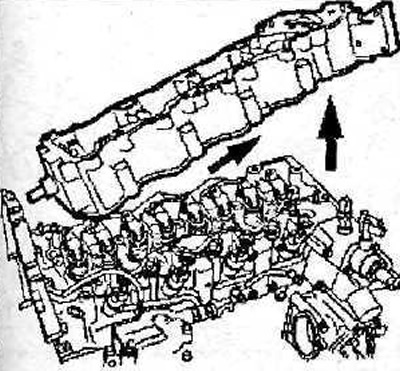

4.12 Снимите корпус подшипников распределительного вала (см. стрелки)
13. Извлеките с распределительного вала упор16, а также шпонку 17 (см. иллюстрацию).

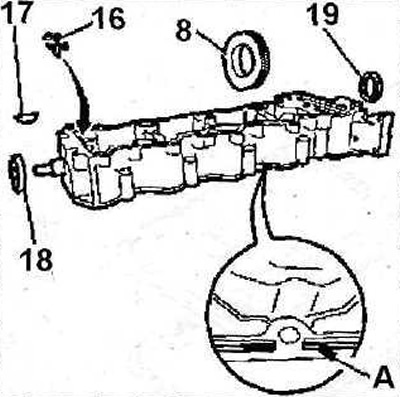

4.13 Извлеките с распределительного вала упор 16, а также шпонку 17
14. Аккуратно подбейте распределительный вал со стороны привода газораспределительного механизма и извлеките сальник 18 (см. иллюстрацию 4.13).
15. Снимите шестерню 8 датчика положения распределительного вала, извлеките сальник 19 и высвободите конец распределительного вала из отверстия головки блока цилиндров со стороны маховика (см. иллюстрацию 4.13).
16. Аккуратно снимите распределительный вал.
