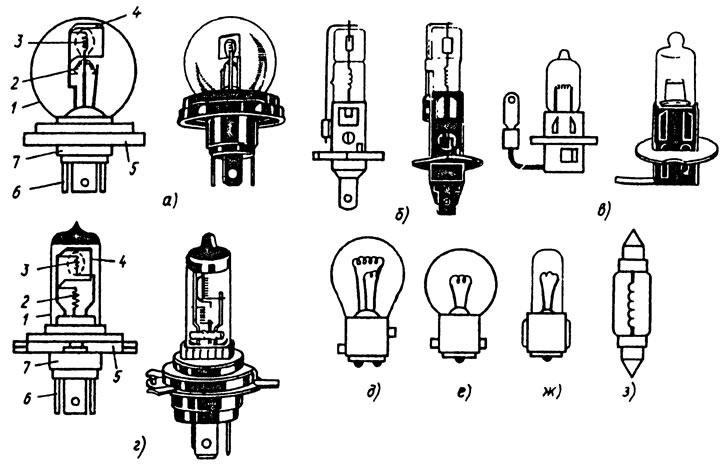

Рис. 1. Автомобильные лампы накаливания: а - фар головного освещения с европейской асимметрической системой светораспределения; б - галогенная категория Н1; в - галогенная категория НЗ; г - галогенная категория Н4; д - двухнитевая штифтовая; е - однонитевая штифтовая; ж - пальчиковая; з - софитная; 1 - колба; 2 - нить дальнего света; 3 - нить ближнего света; 4 - экран; 5 - фокусирующий фланец; 6 - выводы; 7 - цоколь
Цоколь лампы служит для крепления лампы в патроне светового прибора и подведения тока от источника электроснабжения к электродам, соединяющим контакты цоколя с нитями накала. Автомобильные лампы имеют штифтовые и фланцевые цоколи различной конструкции. В лампе со штифтовым цоколем трудно обеспечить точное расположение нити накала относительно штифтов. Поэтому лампы со штифтовыми цоколями применяются в основном в световых приборах, к которым не предъявляются жесткие требования в отношении светотехнических характеристик.
Для точной фиксации нитей накала относительно фокуса параболоидного отражателя лампы автомобильных фар головного освещения снабжают фокусирующим фланцевым цоколем. Конструкция фланца позволяет устанавливать лампу в оптический элемент лишь в одном определенном положении.
Оригинал публикации на сайте: www.peugeotbook.ru
Размеры и расположение нити накала в лампе нормируются отечественными и международными стандартами для того, чтобы при замене лампы характеристики светового прибора существенно не изменились.
При прохождении электрического тока нить накала лампы нагревается и при определенной температуре начинает излучать свет. Энергия светового излучения, воспринимаемого человеческим глазом, составляет только небольшую часть потребляемой лампой электрической энергии. Большая часть электрической энергии выделяется в виде теплового излучения.
Нить накала должна выдерживать высокие температуры, иметь малые размеры. Ее изготовляют из тонкой вольфрамовой проволоки, свитой в цилиндрическую спираль. Спираль крепится к электродам и обычно имеет форму прямой линии или дуги окружности.
Тугоплавкий вольфрам имеет температуру плавления 3380°C. С повышением температуры спирали увеличивается яркость и световая отдача лампы. Однако при температуре нити накала свыше 2400°C вольфрам интенсивно испаряется и, оседая на стенках стеклянной колбы, образует темный налет, уменьшающий световой поток лампы. Вольфрам интенсивнее испаряется в вакуумных лампах. Поэтому лампы мощностью свыше 2 Вт заполняют смесью инертных газов аргона и азота или криптона и ксенона. Благодаря большему давлению инертных газов в колбе газонаполненной лампы допускается более высокая температура нагрева спирали, что позволяет увеличить световую отдачу до 14—18 лм/Вт при сроке службы 125—200 ч.
