Международная система обозначений световых приборов

Большое внимание уделяется нормированию характеристик автомобильных приборов освещения и световой сигнализации. В 1958 г. в рамках Комитета по внутреннему транспорту Европейской экономической комиссии при ООН (ЕЭК ООН) было подписано «Соглашение о принятии единообразных условий официального утверждения оборудования и частей механических транспортных средств». В развитие этого Соглашения разрабатываются прилагаемые к нему Правила. Отечественные стандарты на автомобильные световые приборы разрабатываются с учетом требований Правил ЕЭК ООН. Разработке единых технических требований, предъявляемых к структурному составу осветительных и светосигнальных приборов, к их светотехническим характеристикам, способствовало развитие международных автомобильных перевозок.

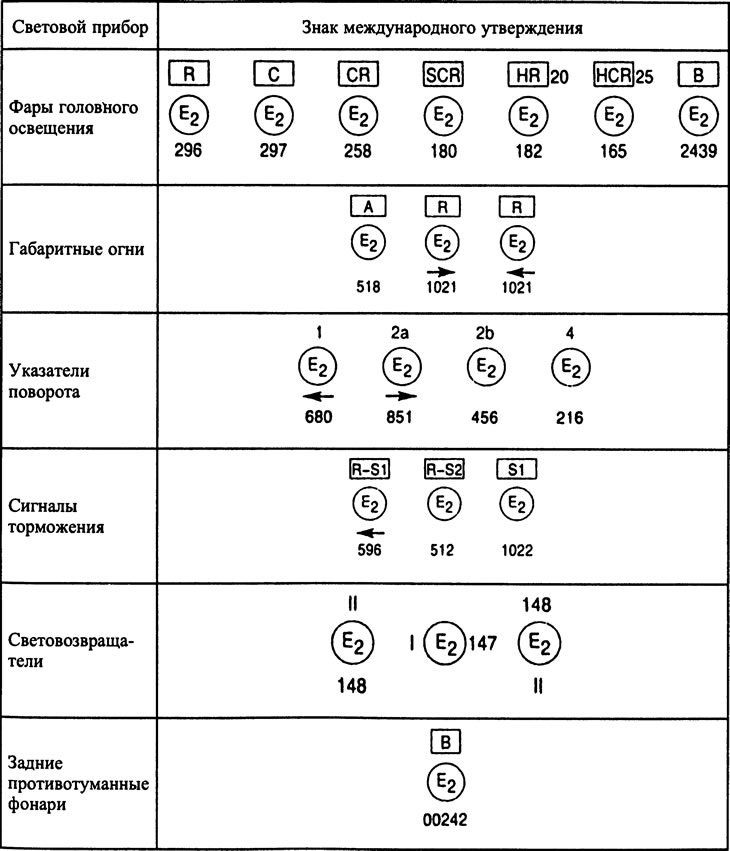

На соответствие Правилам ЕЭК ООН световые приборы проверяются в специальных светотехнических лабораториях. Автомобильные световые приборы, которые успешно прошли проверку на соответствие Правилам ЕЭК ООН, получают знак международного утверждения (см. таблицу). Знак международного утверждения наносится на рассеиватель или основной корпус светового прибора и представляет собой окружность, в которой проставлена буква Е и отличительный номер страны, выдававшей официальное утверждение. Порядковые номера странам присвоены в хронологическом порядке ратификации ими Соглашения (например, 2 — Франция; 4 — Нидерланды; 7 — Венгрия). Под окружностью или справа от нее указывают номер официального утверждения.

Под окружностью над порядковым номером официального утверждения может стоять горизонтальная стрелка. Направленная вправо стрелка на фаре головного освещения указывает на то, что фара сконструирована для эксплуатации в странах с левосторонним движением. Двухстороннюю стрелку имеют фары, которые вследствие перемещения лампы или оптического элемента могут быть использованы как при правостороннем, так и при левостороннем движении. На фарах, используемых на дорогах с правосторонним движением, стрелка не ставится.

Стрелка на рассеивателях сигнальных фонарей указывает направление, в котором обеспечивается геометрический угол видимости в горизонтальной плоскости. При установке передних и задних указателей поворота острие стрелки должно быть направлено к ближайшей боковой части автомобиля, а при установке боковых указателей поворота — к передней части.

Над окружностью знака официального утверждения фар головного освещения наносят квадрат, в который вписывают буквы С, R, S, Н. Единичные буквы С и R обозначают, что фара удовлетворяет международным нормам в отношении ближнего и дальнего света. Наличие в квадрате двух букв CR свидетельствует о том, что оптическая система фары рассчитана на работу как ближнего, так и дальнего света. Для обозначения цельностеклянного оптического элемента (лампы — фары) в квадрат вписывают букву S. Отсутствие буквы 5 означает, что использован металлостеклянный элемент. Фары с дополнительной буквой Н в квадрате рассчитаны на применение только галогенных ламп. Цифры справа от окружности на фарах с галогенными лампами и соответствующие им округленные значения максимальной силы света галогенного оптического элемента при дальнем свете приведены ниже.

Цифры	1	20	25	30	40	50
Максимальная сила света, кд 10³	2,75—3,5	55—70	68,75—87,5	82,5—105	110—140	137,5—175

Для противотуманных фар и фонарей над окружностью проставляют букву В. На рассеивателях задних габаритных огней в квадрате над окружностью стоит буква R. Передние габаритные огни обозначают буквой А. На фонарях заднего хода проставляют символ R. Для фонарей освещения номерного знака дополнительные надписи над окружностью не предусмотрены.

Знак официального утверждения указателей поворота отличается тем, что над окружностью дано обозначение категории светового прибора. К категории 1 относят передние указатели поворота, к категории 2а и 2b соответственно одно- и двухрежимные задние указатели поворота. Различные типы боковых указателей поворота разделены на категории 3, 4 и 5. К категории 3 относятся передние боковые указатели поворота, предназначенные для использования на автотранспортных средствах, не имеющих других указателей поворота. Передние боковые указатели поворота категории 4 устанавливаются в том случае, если на автотранспортном средстве уже установлены указатели поворота категории 2а и 2b. На автотранспортных средствах, где есть указатели поворота категории 1 и 2 (2а и 2b), могут устанавливаться дополнительные боковые указатели поворота категории 5.

Одно- и двухрежимную работу сигналов торможения кодируют в квадрате над окружностью знаками S1 или S2. На световых приборах, имеющих одновременно задний габаритный огонь и сигнал торможения, над окружностью проставляют прямоугольник, в который вписывают буквы R и знаки S1 или 52, отделенные горизонтальной чертой.

Римские цифры I, II или III, указывающие категорию и номер официального утверждения световозвращателя, должны находиться на противоположных концах диаметра окружности, в которой вписана буква Е, и в любом положении по отношению к ней. Световозвращатели категории I предназначены для автотранспортных средств шириной 1,6 м и более, категории II — для автотранспортных средств шириной менее 1,6 м. Световозвращатели категории III устанавливаются на прицепы и полуприцепы. Знак официального утверждения проставляют на освещаемой поверхности или на одной из освещаемых поверхностей световозвращателя.

Если сигнальные огни используются как одиночные или в сочетании двух огней, справа от окружности ставят букву D.

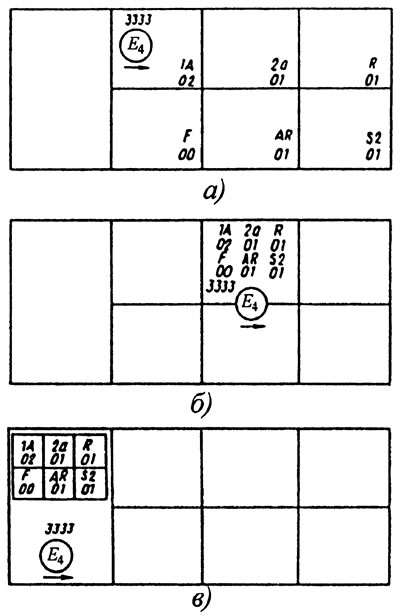

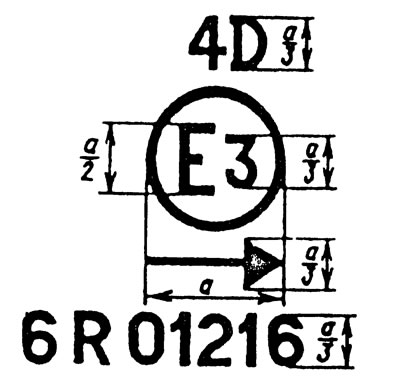

Пример маркировки светосигнальных приборов показан на рис. 1. В том случае, если два или несколько огней являются частью одного устройства в группированных, комбинированных или совмещенных фонарях, их маркировка может выполнятся по упрощенным вариантам (рис. 2).
