Снятие
Отсоедините аккумуляторную батарею.
Снимите патрубок подвода воздуха.

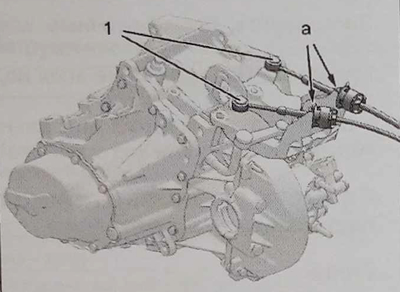

С помощью приспособления [1] отсоедините два шаровых шарнира (1).
Отверните стопоры оболочки (в зоне «а»).
Снимите центральную консоль (см. соответствующую операцию).
Снимите уплотнитель рычага управления.
Отсоедините проставку, удерживающую тросы переключения передач (в зоне «b»).

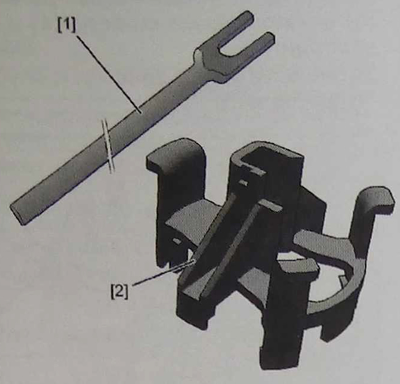

Специальное приспособление:
1 - приспособление для освобождения шарниров 10 мм 0216-G1;
2 - приспособление для позиционирования рычага коробки передач 0317-AU.

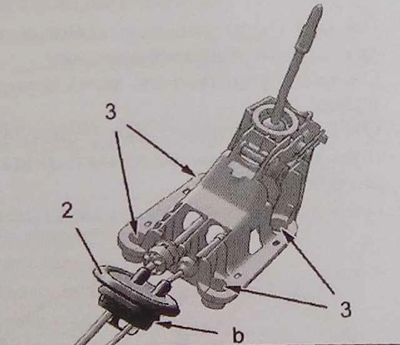

Сдвиньте уплотнитель (2).
Отверните гайки (3).
Извлеките привод переключения передач и тросы.

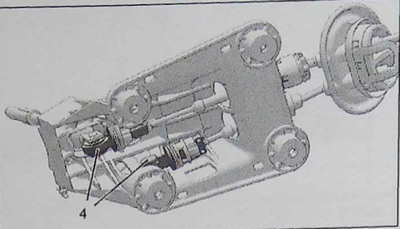

С помощью приспособления [1] отсоедините шаровые опоры (4).

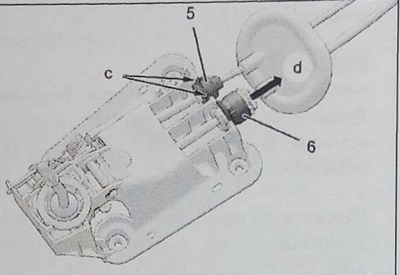

Разблокируйте и потяните вверх:
- крепление оболочки троса привода (5) (зажмите в зоне «с»).
- крепление оболочки троса привода (6) (толкните в направлении стрелки «d»).
Извлеките тросы управления коробкой передач из их опор.
 |  |
Установка
Установите на место:
- гибкие тросы привода коробки передач;
- рычаг управление переключением передач;
- уплотнительную прокладку (2);
- проставку (в зоне «b»).
Затяните моментом 10 Нм четыре гайки (3).
Установите фиксаторы троса (в зоне «а»).
Подсоедините шаровые шарниры (1).
Отрегулируйте привод коробки передач.
Установите на место уплотнитель рычага управления и центральную консоль.
Подсоедините аккумуляторную батарею.
Убедитесь, что переключение всех передач происходит без заедания.
