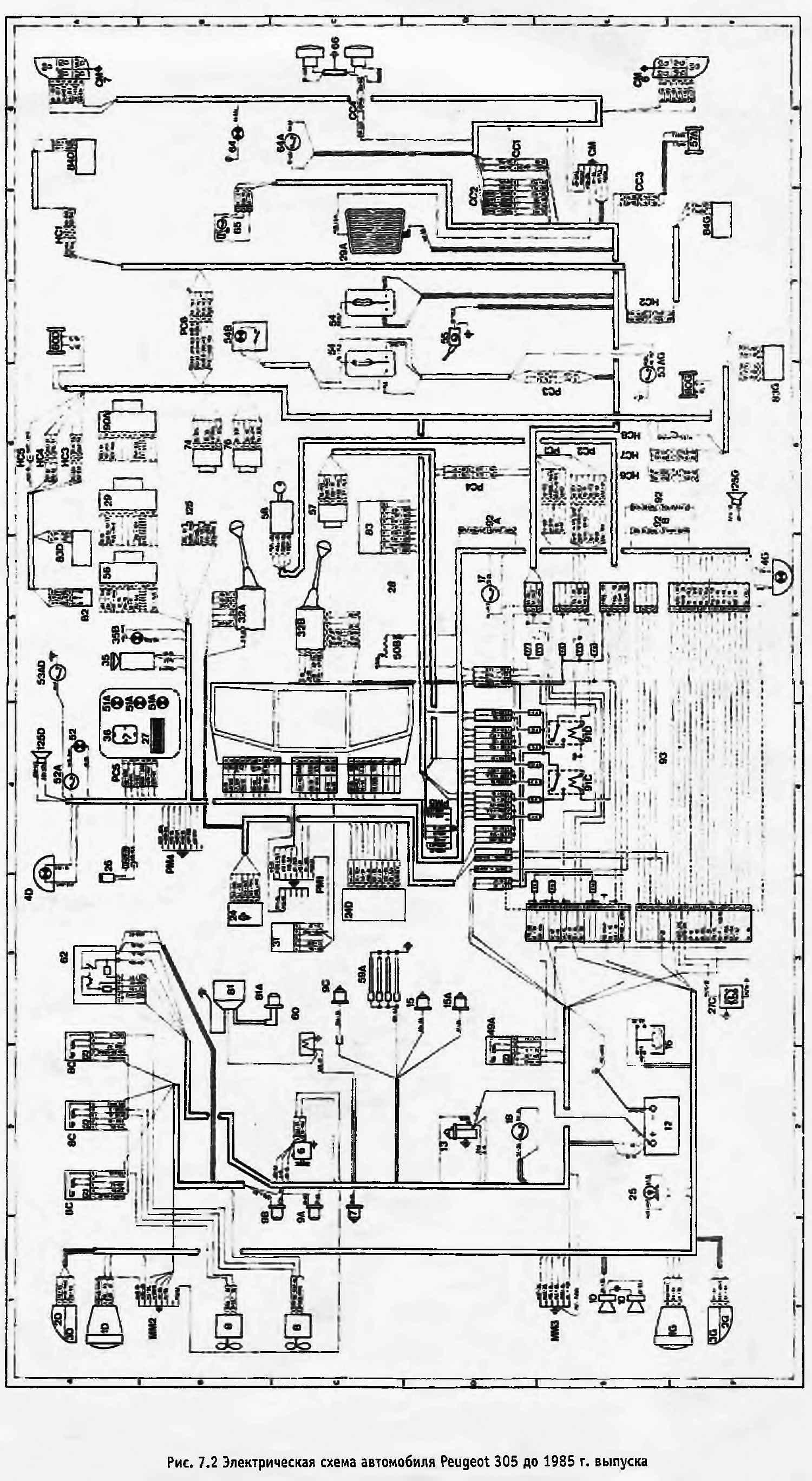

Рис. 7.2. Электрическая схема автомобиля Peugeot 305 до 1985 г. выпуска (Peugeot 305)

Рис. 7.2. Электрическая схема автомобиля Peugeot 305 до 1985 г. выпуска

Открыть большую картинку в новой вкладке »

---

Условные обозначения

• 1D Фара правая
• 1G Фара левая
• 2D Указатель поворота, передний правый
• 2G Указатель поворота, передний левый
• 3D Габаритный огонь, правый
• 3G Габаритный огонь, левый
• 4D Боковой повторитель указателя поворота, правый
• 4G Боковой повторитель указателя поворота, левый
• 5 Реле стартера
• 5A Предохранительное реле нейтральной передами
• 6 Генератор
• 7 Датчик давления масла
• 7A Датчик уровня масла в картере двигателя
• 7B Блок управления (уровень масла в картере двигателя)
• 7С Контрольный диод (уровень масла а картере двигателя)
• 8 Электродвигатель охлаждающего вентилятора
• 8А Выключающее реле вентилятора
• 8B Электровентилятор
• 8С Реле электровентилятора
• 8D Диоды
• 8 Электродвигатель охлаждающего вентилятора
• 8F Резистор электродвигателя охлаждающего вентилятора
• 9 Термовыключатель вентилятора
• 9А Термовыключатель муфты вентилятора (система охлаждения)
• 9B Термовыключатель муфты вентилятора (система смазки)
• 9С Датчик температуры масла
• 10 Звуковой сигнал
• 11 Реле фар
• 12 Аккумулятор
• 12А Выключатель аккумулятора
• 13 Стартер
• 14 Тормозные колодки
• 15 Датчик температуры охлаждающей жидкости
• 15А Выключатель (датчик температуры
• охлаждающей жидкости)
• 15B Выключатель сигнальной лампы высокой температуры охлаждающей жидкости или сигнальная лампа высокой температуры охлаждающей жидкости
• 15С Резистор указателя температуры охлаждающей жидкости
• 15D Контрольный диод (сигнальная лампа высокой температуры охлаждающей жидкости)
• 15E Выключатель (уровень охлаждающей жидкости)
• 16 Бачок с тормозной жидкостью
• 17 Выключатель стоп-сигналов
• 18 Выключатель огней заднего хода
• 19 Предохранительный выключатель стартера
• 21 Регулятор
• 24 Очиститель ветрового стекла
• 24А Реле очистителя ветрового стекла
• 24В Таймер очистителя ветрового стекла
• 24С Очиститель заднего стекла
• 24D Блок очистителя ветрового стекла
• 25 Насос омывателя ветрового стекла
• 25А Насос омывателя заднего стекла
• 26 Вентилятор системы обогрева/вентиляции (передний)
• 26А Вентилятор системы обогрева/вентиляции (задний)
• 26В Выключатель вентилятора системы обогрева/вентиляции
• 26С Воздуходувка системы кондиционирования
• 26D Реле воздуходувки системы кондиционирования
• 27 Выключатель или реостат системы обогрева/ вентиляции
• 27А Резистор реостата или резистор вентилятора системы обогрева/вентиляции
• 27В Задний выключатель системы обогрева/ вентиляции
• 27С блок управления системы кондиционирования
• 29 Выключатель обогревателя заднего стекла
• 29А Обогреватель заднего стекла
• 30 Выключатель очистит ел я/омы вате л я ветрового стекла
• 30А Выключатель очистителя/омызателя заднего стекла
• 31 Прерыватель света указателей поворота
• 32 Освещение выключателя очистителя/ Омыеателя ветрового стекла
• 32 А Выключатель очистителя/омывзтеля ветрового стекла
• 32В Управляющий выключатель света фар, указателей поворота и звукового сигнала
• 33 Реле прерывателя света фар
• 34 Габаритные огни
• 35 Прикуриватель, передний
• 35А Прикуриватель, задний
• 35В Подсветка прикуривателя
• 36 Часы
• 37 Сигнальная лампа указателей поворота
• 38 Указатель уровня топлива
• 38А Сигнальная лампа низкого уровня топлива
• 39 Сигнальная лампа включения дальнего света
• 39А Сигнальная лампа включения ближнего света
• 40 Сигнальная лампа включения аварийной сигнализации
• 41 Тахометр
• 42 Сигнальная лампа включения габаритных огней
• 43 Сигнальная лампа тормозной системы
• 43А Контрольный диод сигнальной лампы
• тормозной системы
• 44 Указатель температуры охлаждающей жидкости
• 44А Сигнальная лампа (низкий уровень охлаждающей жидкости)
• 45 Сигнальная лампа (низкое давление масла)
• 45А Сигнальная лампа (высокое давление масла)
• 45В Сигнальная лампа (давление и температура масла)
• 46 Сигнальная лампа включения подсоса
• 4 7 Сигнальная лампа систем смазки и охлаждения
• 48 Сигнальная лампа предпускового подогревагеля
• 49 Сигнальная лампа разряда аккумулятора
• 50 Освещение приборной доски
• 50А Освещение шкалы выбора передач (модели с автоматической коробкой)
• 50B Реостат лампы освещения шкалы выбора передач
• 50С Подсветка выключателей
• 51 Подсветка панели обогревателя
• 51А Освещение центральной консоли
• 51В Реостат освещения консоли
• 52 Освещение "бардачка"
• 52А Выключатель освещения "бардачка"
• 53 Выключатель на передней двери
• 53А Выключатель на задней двери
• 53AD Выключатель освещения салона, включающегося при открытии правой передней двери
• 53AG Выключатель освещения салона, включающегося при открытии левой передней двери
• 54 Лампа внутреннего освещения
• 54А Лампа под панелью "торпеды"
• 54B Лампа для чтения карт
• 54С Освещение зеркальца на светозащитном козырьке
• 55 Выключатель ручного тормоза
• 56 Выключатель сигнальной лампы аварийной сигнализации
• 57 Выключатель электропривода люка
• 57А Электродвигатель крышки люка
• 57B Запорное реле (крышка люка)
• 58 Замок рулевой колонки
• 58В Лампа выключателя зажигания
• 59 Предпусковой подогреватель — выключатель стартера
• 59А Накальные свечи
• 60 Выключатель насоса или соленоидный клапан
• 61 Выключатель сигнальной лампы предпускового подогревателя
• 62 Реле предпускового подогревателя
• 63 Управляющий выключатель указателей поворота и звукового сигнала
• 64 Освещение багажного отделения
• 64А Выключатель крышки багажника или заднего борта
• 65 Указатель уровня топлива с сигнальной лампой резерва или без нее
• 65А Резистор наружного блока на топливном баке
• 65В Реостат указателя уровня топлива
• 66 Освещение номерного знака
• 67 Огни заднего хода
• 67D Огонь заднего хода, правый
• 67G Огонь заднего хода, левый
• 68 Стоп-сигнал
• 68В Стоп-сигнал/хвостовой огонь (двухнитевая лампа)
• 68BD Стоп-сигная/хвостовой огонь, правый
• 68 BG Стоп-сигнал/хвостовой огонь, левый
• 69 Задний указатель поворота
• 69D Указатель поворота, задний правый
• 69G Указатель поворота, задний левый
• 70 Хвостовой огонь
• 71 Выключатель заднего борта
• 72 Надверный фонарь
• 73 Выключатель стеклоподъемника заднего левого окна
• 73А Запорное реле стеклоподъемника левого заднего окна
• 74 Выключатель стеклоподъемника переднего левого окна
• 74А Запорное реле стеклоподъемника левого переднего окна
• 75 Блокиратор стеклоподъемника заднего окна
• 76 Выключатель стеклоподъемника переднего правого окна
• 76А Блокиратор стеклоподъемника правого переднего окна
• 76D Выключатель (стеклоподъемник правого окна, передний правый)
• 76G Выключатель (стеклоподъемник левого окна, передний правый)
• 77 Выключатель стеклоподъемника заднего правого окна
• 77А Запорное реле стеклоподъемника правого заднего окна
• 78 Задний выключатель стеклоподъемника левого окна
• 79 Задний выключатель стеклоподъемника правого окна
• 80 Электродвигатель стеклоподъемника
• 80А Реле стеклоподъемника
• 80D Электродвигатель стеклоподъемника переднего правого окна
• 80G Электродвигатель стеклоподъемника
• переднего левого окна
• 81 Диагностическое гнездо
• 81А Датчик ВМТ, диагностическое гнездо
• 82 Выключатель замка двери
• 83 Блок управления системы центрального замка
• 83А Исполнительный механизм дверного замка
• 83B Исполнительный механизм (замок пробки топливного бака)
• 83С Исполнительный механизм (замок заднего борта)
• 83D Исполнительный механизм (замок передней правой двери)
• 83G Исполнительный механизм (замок передней левой двери)
• 83АD Исполнительный механизм (замок задней правой двери)
• 83AG Исполнительный механизм (замок задней левой двери)
• 86 Топливный насос
• 86А Первичный топливный насос
• 87 Соленоидный клапан
• 87А Управляющий выключатель соленоидного клапана
• 90 Задние противотуманные фонари
• 90А Выключатель задних противотуманных фонарей
• 90В Сигнальная лампа включения задних противотуманных фонарей
• 91 Реле
• 91B Тахиметрическое реле
• 91С Вспомогательное реле
• 91D Реле обогревателя заднего стекла
• 92-92F Многополюсные разъемы
• 93 Клеммная колодка
• 93А Коробка предохранителей № 1
• 93В Коробка предохранителем № 2
• 94 Электропроводящая стойка заднего борта
• 95 Вакуумный выключатель тормозного сервоусилителя
• 96 Выключатель на подали тормоза
• 97 Выключатель очистителя/омывателя фар
• 98 Насос омывателя фар
• 99 Электродвигатель омывателя фар
• 99А Реле очистителя фар
• 100 Индикатор падения давления
• 101 Тахограф
• 102 Мигающий свет фар
• 102А Выключатель мигающего света фар
• 103 Центральный плафон внутреннего освещения
• 103А Выключатель центрального плафона внутреннего освещения
• 104 Сигнальная лампа подачи топлива
• 104А Выключатель сигнальной лампы подачи топлива
• 105 Воздушный вентилятор
• 105А Выключатель воздушного вентилятора
• 106 Сигнальный зуммер
• 106А Выключатель сигнального зуммера
• 107 Электрическая вилка
• 107А Электрическая розетка (подключение прицепа)
• 108 Муфта компрессора
• 108А Выключатель муфты компрессора
• 108B Реле муфты компрессора
• 109 Термостат
• 109А Защитный диод термостата
• 110 Блок постоянного давления
• 111 Соленоидный клапан системы компенсации холостых оборотов
• 111А Отсечное реле давления системы кондиционирования
• 118 Регулятор управляющего давления
• 119 Дополнительный воздушный регулятор
• 120 выключатель пластины датчика
• 121 Форсунка холодного пуска
• 122 Выключатель режима пусковой подачи топлива
• 123 Выключатель регулятора скорости
• 123А Электронный блок регулятора скорости
• 123В Сервоблок регулятора скорости
• 123C Предохранительный выключатель регулятора скорости
• 123D Выключатель регулятора скорости
• 123Е Датчик регулятора скорости
• 123F Предохранитель регулятора скорости
• 123G Предохранительное реле регулятора скорости
• 123Н Вакуумная капсула
• 123I Предохранительное реле
• 123J Главный выключатель регулятора скорости
• 125 Подключение радиоприемника
• 125D Колонка, передняя правая
• 125G Колонка, передняя левая
• 125AD Колонка, задняя правая
• 125AG Колонка, задняя левая
• 125Е Разъем колонки радиоприемника
• 129 Датчик скорости
• 142 Тахиметрическое реле (отсечка подачи топлива при торможении двигателем)
• 142А Реле (отсечка впрыска топлива при торможении двигателем)
• 1428 Блок управления (выдержка времени при отсечке впрыска топлива)
• 150 Сигнальная лампа эконостата
• 150А Вакуумный датчик
• 151 Выключатель детектора воды
• 151А Сигнальная лампа выключателя детектора воды
• 152 Разъем (передние противотуманные фары)
• 152А Выключатель (передние противотуманные фары)
• 152В Реле (передние противотуманные фары)
• 153 Датчик давления масла
• 153А Указатель давления масла
• 165D Фара дальнего света, правая
• 165G Сара дальнего света, левая
• 170 Реле системы зажигания
• 171 Калькулятор угла опережения зажигания
• 172 Блок управления датчика детонационного сгорания
• 172А Датчик детонационного сгорания
• 173 Сигнальная лампа (светоизлучающий диод) датчика детонационного сгорания
• 174 Реле (вентиляция капсулы)
• 175 Электронное реле
• 180 Реле системы впрыска топлива
• 181 Калькулятор системы впрыска топлива
• 182 Датчик воздушного потока
• 183 Форсунка
• 184 Блок дроссельного выключателя
• 185 Датчик температуры двигателя
• 190 Датчик давления топлива
• 191 Датчик избыточного давления турбонаддува
• 192 Указатель давления турбонаддува
• 195 Выключатель на 100 мбар — управление турбонаддуеом при полной нагрузке, промежуточный охладитель турбонагнетателя
• 196 Выключатель селектора кривой опережения зажигания
• 197 Резистор (система полной нагрузки, промежуточный охладитель турбонагнетателя)
• 200 Блок управления речевого синтезатора
• 200А Фильтр
• 201 Кнопка проверки речевого синтезатора
• 210 Бортовой компьютер
• 211 Блок управления дисплеем
• 212 Датчик топливного потока
• 213 Цифровой дисплей
• +АА Подача питания к вспомогательному электрооборудованию
• F Предохранитель
• М "Земля"
• +Р Подача питания от аккумулятора

Не все из перечисленного выше присутствует на всех моделях.
