Замена переключателей (Peugeot 405)

Многофункциональные переключатели рулевой колонки (модели до 1993 года)

1. Снять кожухи рулевой колонки.

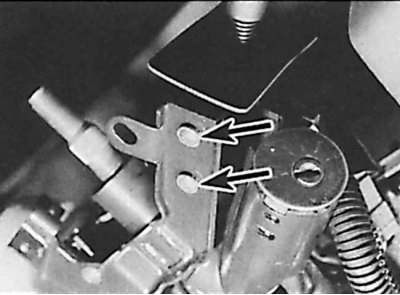

2. Отвинтить два винта (указаны стрелками) крепления переключателя к кронштейну рулевой колонки.

3. Снять переключатель и отсоединить электрический разъем.

4. Установка производится в последовательности, обратной снятию.

Многофункциональные переключатели рулевой колонки (модели с 1993 года)

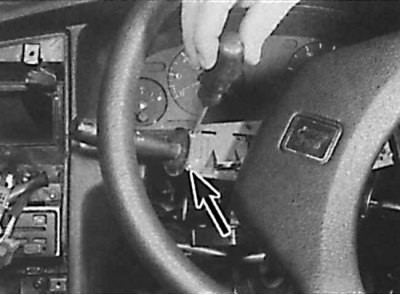

1. Снятие переключателя производится аналогично ранее изложенному (см. выше). Отличие состоит в том, что доступ к винтам (указаны стрелкой) крепления переключателя осуществляется с передней части переключателя.

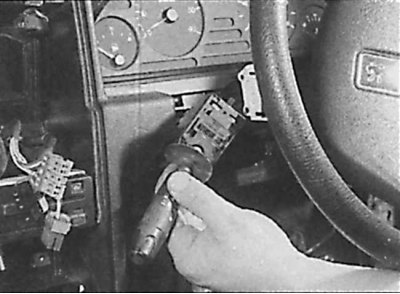

2. Снять многофункциональный переключатель с рулевой колонки.

Выключатели на панели приборов (модели до 1992 года)

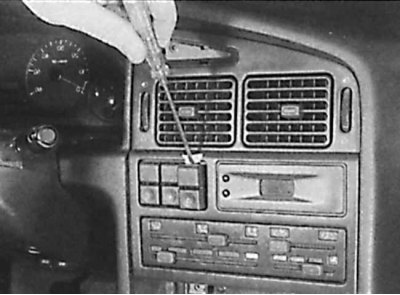

1. Используя тонкую отвертку, освободить пластиковые фиксаторы, расположенные по бокам выключателя и извлечь выключатель из панели приборов.

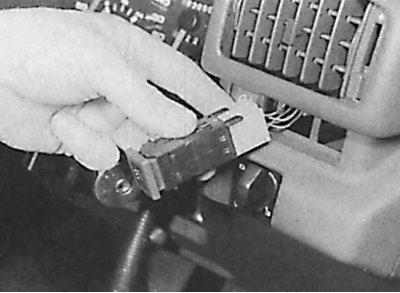

2. Отсоединить от выключателя электрический разъем.

3. При установке подсоединить к выключателю электрический разъем и вдавить выключатель в гнездо в панели до фиксации его фиксаторами.

Выключатели на панели приборов (модели с 1993 года)

1. Снятие выключателя производится аналогично ранее изложенному (см. выше), за исключением того, что пластиковые фиксаторы расположены сверху и снизу выключателя.



2. Снять выключатель с панели приборов.

Выключатель вентилятора отопителя

Выключатель составной с панелью управления отопителем и не может заменяться отдельно от панели.

Передние выключатели на центральной консоли

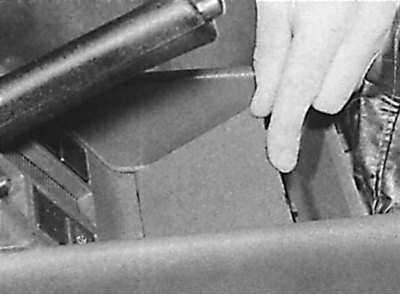

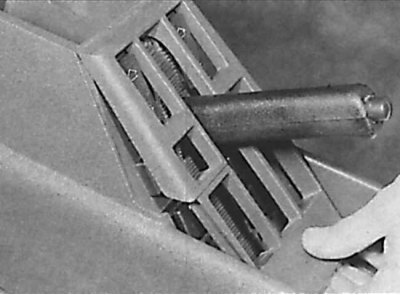

1. Используя тонкую отвертку, снять декоративную отделку основания под рычагом ручного тормоза.



2. Используя тонкую отвертку, снять отделку выключателя.

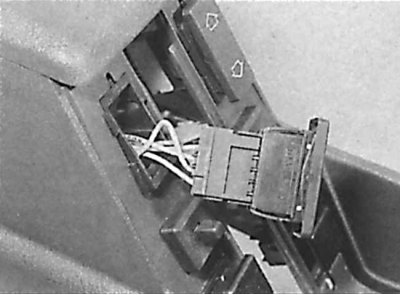

3. Используя тонкую отвертку, снять выключатель из центральной консоли и отсоединить электрический разъем.



4. Установка производится в последовательности, обратной снятию.

Задние выключатели на центральной консоли

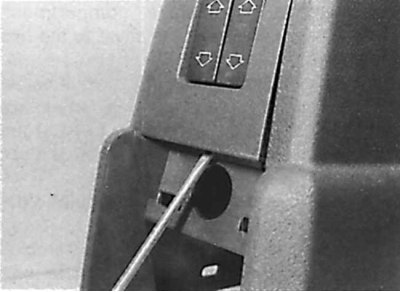

1. Используя тонкую отвертку, снять заднюю пепельницу из центральной консоли.



2. Используя тонкую отвертку, снять отделку выключателя.

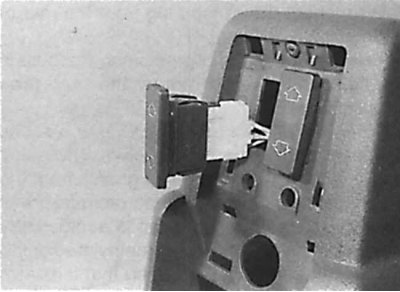

3. Используя тонкую отвертку, снять выключатель из центральной консоли и отсоединить электрический разъем.

4. Установка производится в последовательности, обратной снятию.

Выключатели на двери

1. С помощью тонкой отвертки извлечь выключатель из гнезда на двери автомобиля и отсоединить электрический разъем.

2. Установка производится в последовательности, обратной снятию.

Выключатель на стойке двери

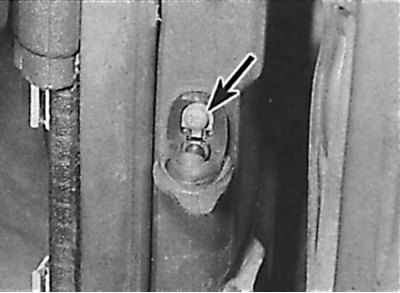

1. Открыть дверь, затем снять резиновый защитный чехол (указан стрелкой) с выключателя.



2. Отвинтить винт крепления и извлечь выключатель из стойки двери.

3. Отсоединить электрический разъем от выключателя и привязать к выключателю тонкий шнур для того, чтобы провод от выключателя не провалился внутрь стойки двери.

4. Установка производится в последовательности, обратной снятию.

Выключатели, установленные на потолке

Выключатели составные с фонарями и не могут быть заменены отдельно.

Выключатель подсветки багажника (модели Седан)

Выключатель расположен в подвеске и управляется шарниром крышки багажника.

1. Открыть крышку багажника.



(Оригинал содержится на портале: «www.PEUGEOTBOOK.ru»)

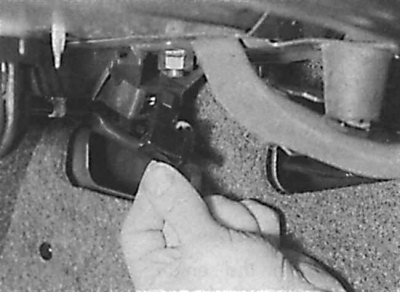

2. Освободить скобы и извлечь выключатель из подвески.

3. Отсоединить электрический разъем и снять выключатель.

4. Установка производится в последовательности, обратной снятию.

Выключатель подсветки багажника (модели Комби)

Подсветка багажного отделения управляется выключателем, чувствительным к наклону и расположенным внутри задней двери.

1. Открыть заднюю дверь.

2. Отвинтить винты и снять пластиковую отделку с внутренней части задней двери.

3. Работая по периметру ковровой отделки задней двери, освободить скобы крепления и снять ковровую отделку задней двери.

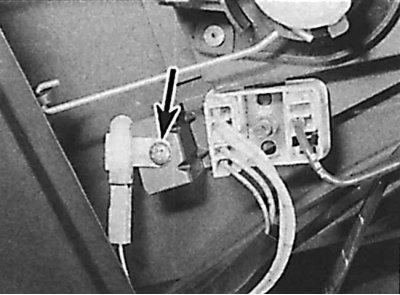

4. Отвинтить винт (указан стрелкой), крепящий выключатель к задней двери.

5. Отсоединить электрический разъем и снять выключатель.

6. Установка производится в последовательности, обратной снятию.

Выключатель люка с электроприводом

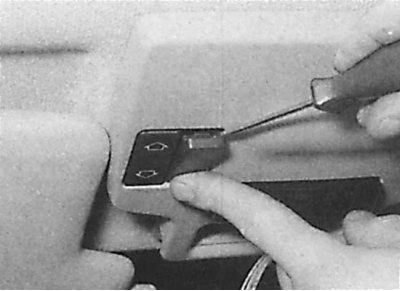

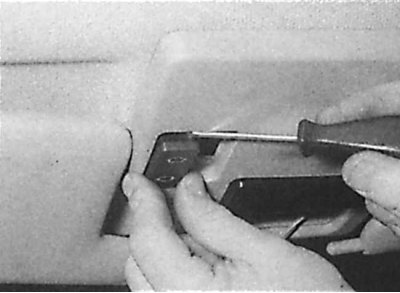

1. Используя тонкую отвертку, снять запирающую пластину (расположенную рядом с выключателем люка) с верхней консоли.



2. Через отверстие, образовавшееся после снятия запирающей пластины, вытолкнуть выключатель и отсоединить электрический разъем.

3. Установка производится в последовательности, обратной снятию.
