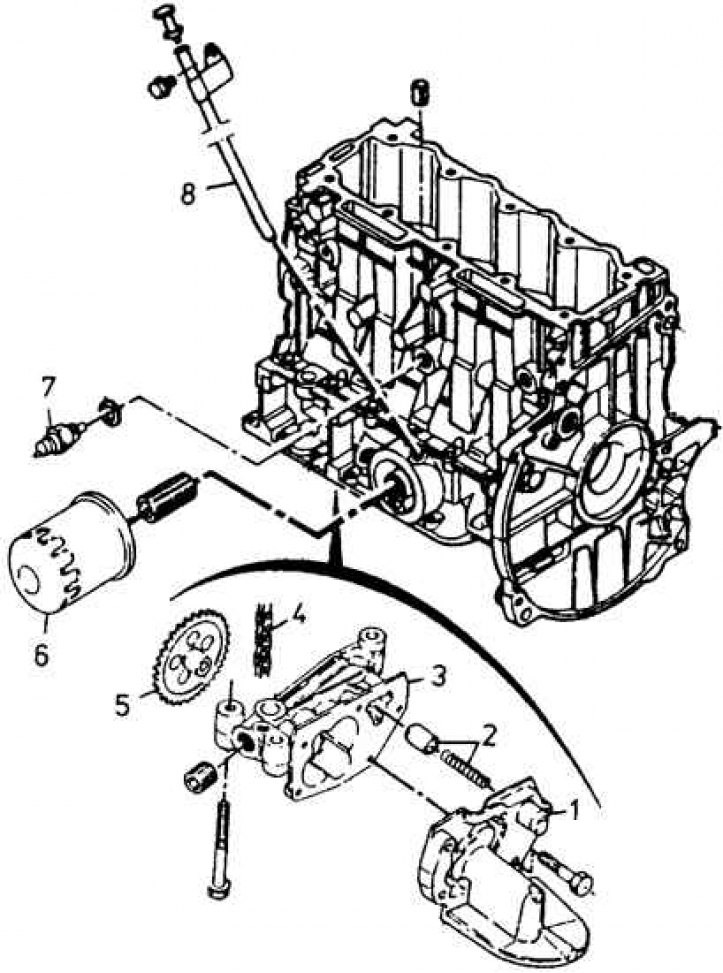

Элементы системы смазки
1 – крышка масляного насоса с маслоприемником, 2 – перепускной клапан, 3 – корпус насоса, 4 – приводная цепь насоса, 5 – звездочка насоса, 6 – масляный фильтр, 7 – датчик давления масла, 8 – трубка и указатель уровня масла
Верификация деталей основывается на проверке поверхностей шестерен и корпуса насоса на следы износа (стирания), плавно ли и без зазора двигается поршень клапана, не утратила ли пружина необходимой жесткости.
В случае обнаружения следов износа поверхности шестерен или корпуса следует заменить насос.
1. Снять звездочку.
2. Снять шпонку вала насоса.
3. Снять маслоприемник масляного насоса.
4. Извлечь пружину и поршень перепускного клапана.
5. Во время сборки насоса следует выполнить действия в обратной последовательности по отношению к разборке.
6. Три болта крепления насоса к блоку цилиндров затянуть моментом 8 Нм.
