Автомобили с 6-цилиндровым бензиновым двигателем ES9J4
1. Снимите ремень привода вспомогательных агрегатов (см. соответствующую главу).
2. Слейте гидравлическую жидкость.
3. Вывинтите болты 1 (см. иллюстрацию).

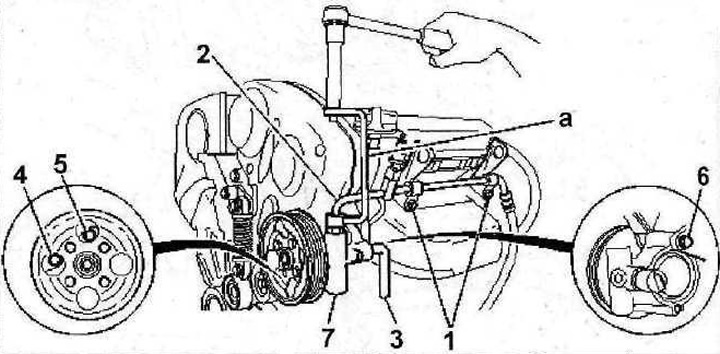

16.3 Вывинтите болты 1. Момент затяжки — 19 Нм
4. Отвинтите гайки крепления трубопровода 2 с помощью специального ключа «а», каталожный номер которого 0720-F (см. иллюстрации 16.3 и 16.4) и сместите трубопровод в сторону от места работ Заглушите отверстия трубопровода подходящими пробками.

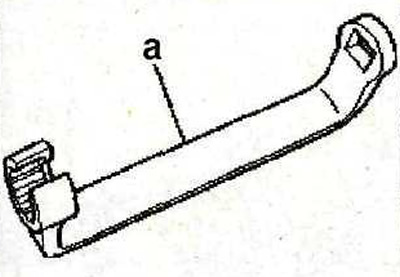

16.4 Ключ 0720-F
5. Отсоедините и сместите в сторону от места работ трубопровод З (см иллюстрацию 16.3). Заглушите отверстия трубопровода подходящими пробками.
6. Вывинтите болты 4. 5, 6 и снимите насос 7 гидроусилителя рулевого управления (см. иллюстрацию 16.3). Момент затяжки болтов составляет 25 Нм.
Автомобили с бензиновыми двигателями объемом 3,0 л
7. Слейте гидравлическую жидкость.
8. Снимите хомуты 1 и 2 крепления шлангов циркуляции гидравлической жидкости и отсоедините шланги (см. иллюстрацию).

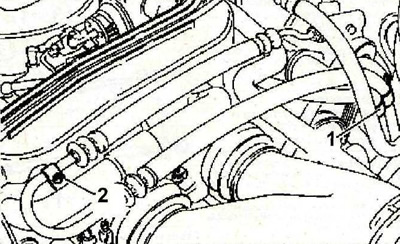

16.8 Снимите хомуты 1 и 2 крепления шлангов циркуляции гидравлической жидкости и отсоедините шланги
9. Ослабьте затяжку гаек 4, 5, 6 и 7 (см. иллюстрацию).

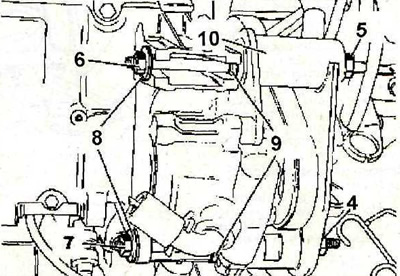

16.9 Ослабьте затяжку гаек 4, 5, 6 и 7
10. Снимите ремень привода вспомогательных агрегатов.
11. Отвинтите гайки 6 и 7, шайбы 8 подлежат замене (см. иллюстрацию 16.9).
12. Снимите насос 10 гидроусилителя рулевого управления вместе с кронштейном (см. иллюстрацию 16.9).
Внимание. Регулировочные шайбы 9 подлежат замене на новые.
Автомобили с бензиновыми двигателями объемом 2,0 л
13. Слейте гидравлическую жидкость.
14. Снимите защитную крышку 1 (если предусмотрена) (см. иллюстрацию).
16.14 Снимите защитную крышку 1 (если предусмотрена)
15. Укройте генератор картоном во избежание повреждения.
16. Отсоедините трубопроводы 2 и 3 (см. иллюстрацию 16.14). Заглушите отверстия трубопроводов подходящими пробками.
17. Вывинтите болты 4, 5, 6, отвинтите гайку 7 (см. иллюстрацию 16.14).
18. Снимите ремень привода вспомогательных агрегатов (см. соответствующую главу).
19. Отвинтите гайки 6 и 7, снимите их прокладочные шайбы и отсоедините от блока цилиндров насос гидроусилителя (см. иллюстрацию 16.9).
Установка насоса гидроусилителя рулевого управления производится в последовательности, обратной снятию.
(Материал скопирован с ресурса: PeugeotBook)
Автомобили с бензиновыми двигателями объемом 3,0 л
20. Установите штифты 11 и 12 на их посадочные места и закрепите насос. Натяжение ремня насоса регулируется кольцом 13 (см. иллюстрацию).

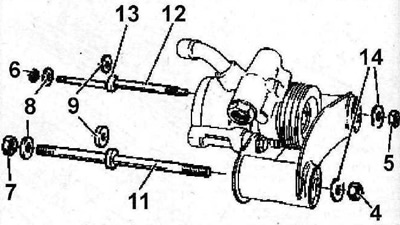

16.20 Установите штифты 11 и 12 на их посадочные места и закрепите насос
21. Установите шайбы 14, а затем навинтите гайки 4 и 5 (см. иллюстрацию 16.20).
