Система выпуска отработанных газов многосекционная. Приемная выхлопная труба прикреплена болтами с внутренним уплотнительным кольцом. Катализатор расположен в передней части выхлопной системы.
Система выпуска отработанных газов подвешена к кузову на резиновых подушках.
Каждая секция системы выпуска отработанных газов может быть снята отдельно или после снятия всей системы выпуска.
Приемная выхлопная труба
1. Для снятия системы выпуска отработанных газов установите автомобиль над смотровой ямой или поднимите на подъемнике.

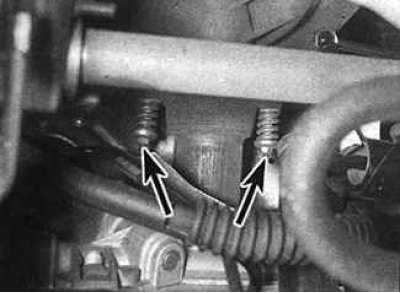

2. Отвинтите крепления (указаны стрелками) приемной выхлопной трубы к коллектору.
3. Отвинтите крепления приемной выхлопной трубы к промежуточной выхлопной трубе. Снимите приемную выхлопную трубу вместе с кольцевыми уплотнениями из-под автомобиля.
Промежуточная выхлопная труба и глушитель
1. Для снятия системы выпуска отработанных газов установите автомобиль над смотровой ямой или поднимите на подъемнике.

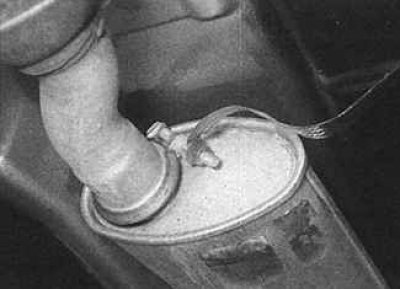

2. Отвинтите болты стяжного кольца и отсоедините промежуточную трубу от приемной выхлопной трубы и задней выхлопной трубы. На некоторых автомобилях может устанавливаться шина заземления, которая крепится к болту стяжного кольца.
3. Отсоедините промежуточную трубу от резиновых подушек и снимите ее из-под автомобиля.
Задняя выхлопная труба и глушитель
1. Для снятия системы выпуска отработанных газов установите автомобиль над смотровой ямой или поднимите на подъемнике.
2. Ослабьте болт крепления стяжного кольца и отсоедините заднюю выхлопную трубу от промежуточной.
3. Отсоедините заднюю выхлопную трубу от резиновых подушек подвески и извлеките из-под автомобиля.
Теплозащитные экраны
Теплозащитные экраны прикреплены к кузову и могут быть сняты после снятия соответствующей секции системы выпуска отработанных газов.
