Установка угла опережения зажигания

Для проверки установки угла опережения зажигания необходимо использовать стробоскоп.

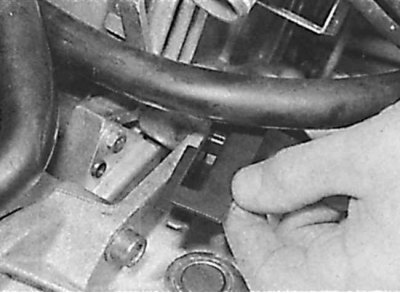

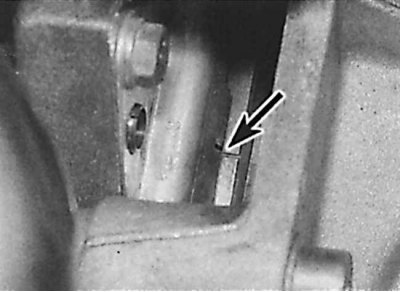

1. Снять заглушку (рисунок слева), расположенную на картере сцепления, для того, чтобы были видны установочные метки (указаны стрелкой на рисунке справа) на маховике и пластине, привинченной к картеру.

2. Запустить двигатель, прогреть до рабочей температуры, после чего выключить.

3. Снять вакуумный шланг с распределителя зажигания и закрыть его пробкой.

4. Подключить стробоскоп в соответствии с инструкцией.

5. Запустить двигатель в режиме холостого хода и направить стробоскоп на метки. Установочная метка маховика должна совместиться с меткой на пластине, на которой указаны градусы смещения установки угла зажигания от верхней мертвой точки (ВМТ).

6. При необходимости регулировки ослабить гайки крепления распределителя зажигания и медленно поворачивать его до совмещения соответствующих меток.

7. После совмещения меток затянуть гайки крепления распределителя и повторно проверить угол опережения зажигания.

8. Увеличить частоту вращения двигателя и убедиться, что метки начинают сдвигаться в сторону большего увеличения угла опережения зажигания. Это показывает, что работает центробежный регулятор угла опережения зажигания.

9. Установить вакуумный шланг на место и произвести проверку угла опережения зажигания на увеличенных оборотах двигателя. При этом метки должны сдвигаться в еще большей степени. Это показывает, что работает вакуумный регулятор угла опережения зажигания.
