Комбинация приборов

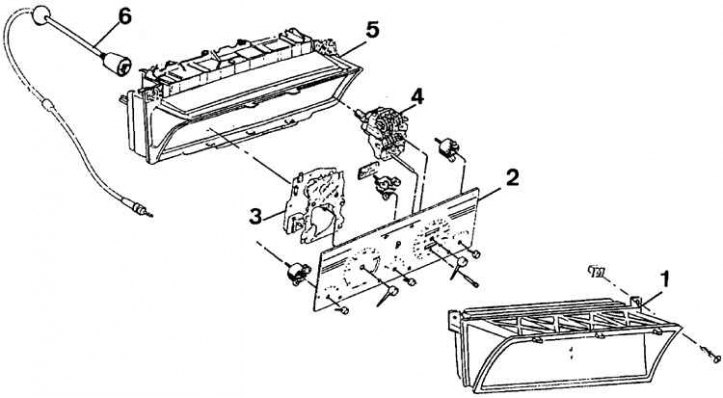

1 – стекло кожуха, 2 – плата указателей, 3 – тахометр (или часы), 4 – спидометр, 5 – корпус, 6 – трос привода
Модели до 1993 года
1. Отсоединить отрицательный провод от аккумулятора.
2. Отклонить рулевое колесо в низшее положение.

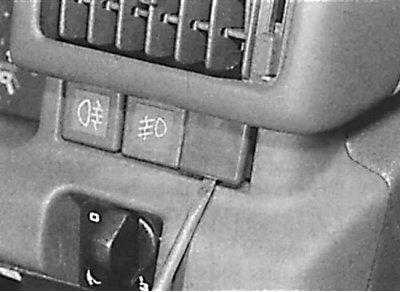

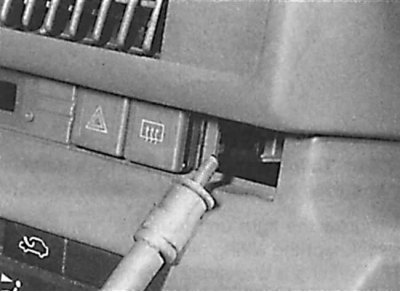

3. С обеих сторон переключателей снять накладки винтов кожуха комбинации приборов.
4. Отвинтить винты.

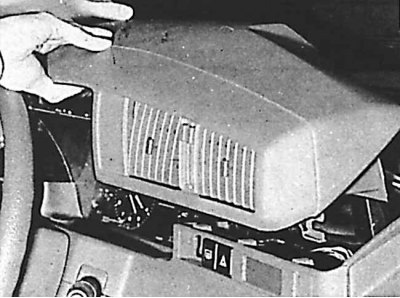

5. Извлечь кожух комбинации приборов.

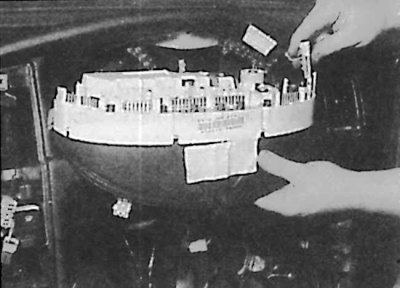

6. Отключить электрические разъемы, подключенные к комбинации приборов.
7. Отвинтить винты крепления щитка комбинации приборов.

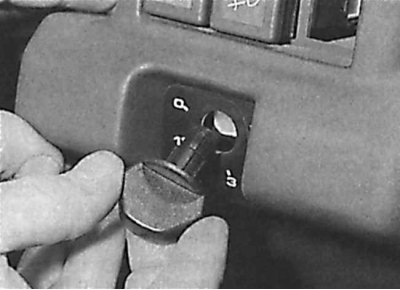

8. Снять ручку корректора света фар.

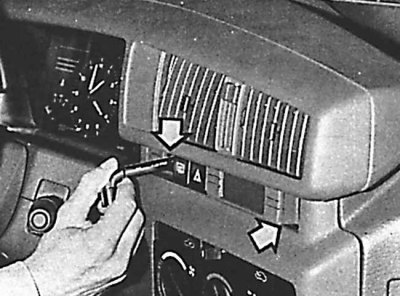

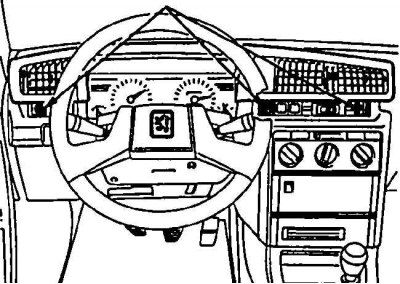

9. Отвинтить винты (указаны стрелками) кожуха комбинации приборов.
[Источник доступен на веб-сайте peugeotbook.ru]
10. Снять кожух комбинации приборов.

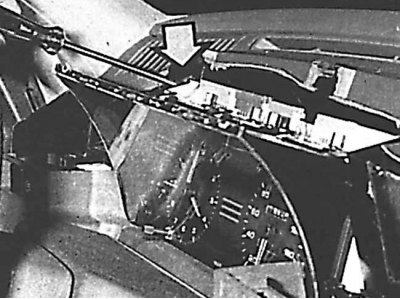

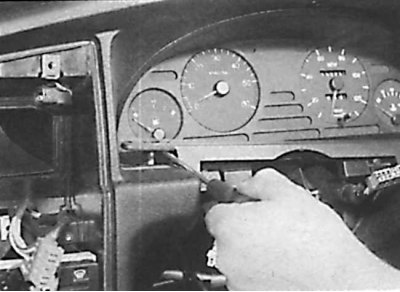

11. Отвинтить винты (указаны стрелкой) комбинации приборов.
12. Немного наклонить комбинацию приборов и отсоединить трос привода спидометра.
13. Снять комбинацию приборов.
14. Для установки комбинации приборов следует выполнить действия в обратной последовательности по отношению к процессу ее снятия.
Модели с 1993 года
1. Отсоединить отрицательный провод с аккумулятора.
2. Отжать скобы крепления и нижнюю часть кожуха комбинации приборов.
3. Снять нижнюю часть комбинации приборов.
4. Ослабить нижние болты крепления рулевой колонки.
5. Отвинтить два верхних болта крепления рулевой колонки, отсоединить все разъемы и снять рулевую колонку.
6. Отвинтить два винта снизу и один винт сверху крепления комбинации приборов.
7. В моторном отсеке снять трос привода спидометра.

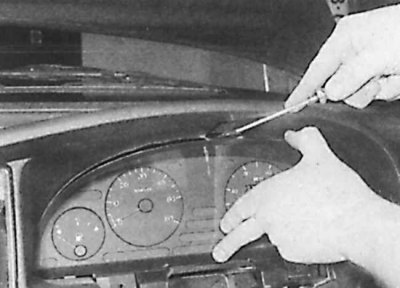

8. Вставить мягкий пластиковый или деревянный рычаг между верхним кожухом и комбинацией приборов, отжать комбинацию приборов вниз и повернуть ее на себя.

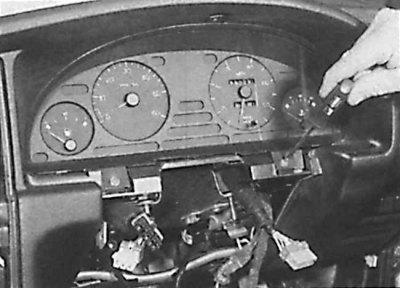

9. Отключить провода с задней стороны комбинации приборов.
10. Снять комбинацию приборов.
11. Для установки комбинации приборов следует выполнить действия в обратной последовательности по отношению к процессу ее снятия.
