Кожух зубчатого ремня — снятие и установка (Peugeot 406)

Снятие

Двигатели 1.9 литра

Верхний передний кожух

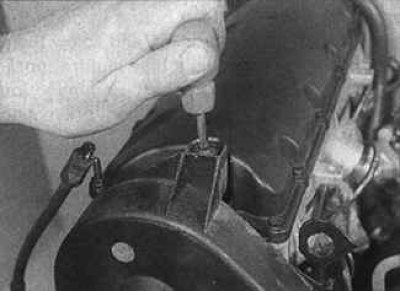

1. Отвинтите винт крепления и снимите кожух с двигателя.

Верхний задний кожух

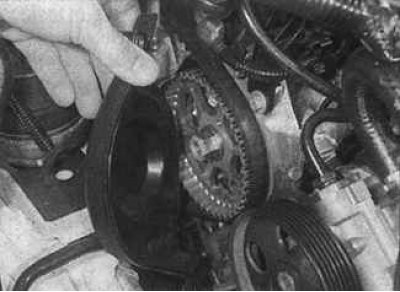

2. Снимите передний кожух, отвинтите болты крепления и снимите задний кожух.

Нижний кожух

3. Снимите шкив коленчатого вала.

4. Снимите оба верхних кожуха.

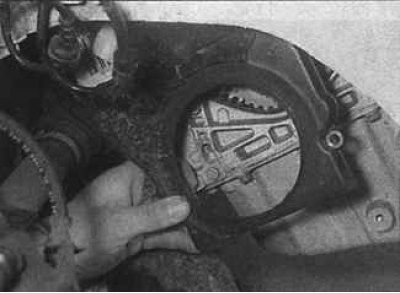

5. Отвинтите болты крепления и снимите нижний кожух.

Двигатели 2.0 литра

Верхний кожух

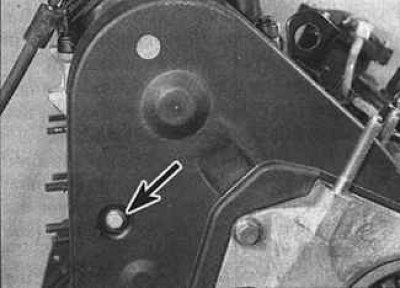

1. Отвинтите болт крепления (указан стрелкой), расположенный в центре кожуха.



2. Поверните верхний соединитель на четверть оборота по часовой стрелке, чтобы снять блокировку.

3. Снимите верхний кожух с двигателя.

Центральный кожух

4. Снимите вспомогательный приводной ремень.



5. Отвинтите два болта и снимите центральный кожух, закрывающий шкив топливного насоса.



Нижний кожух

6. Снимите шкив коленчатого вала.

7. Снимите правую подвеску силового агрегата.

8. Снимите верхние центральные кожухи.



9. Отвинтите болты крепления и снимите нижний кожух.

Установка

Установка производится в последовательности, обратной снятию.
