Силы действия газов в цилиндре

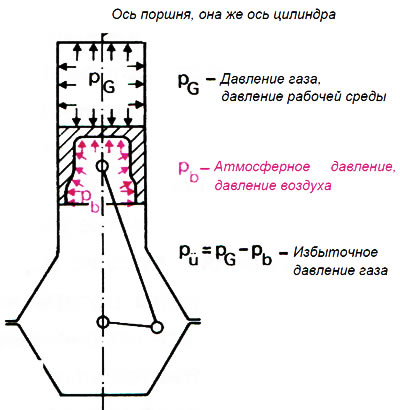

Силы действия газов в цилиндре возникают вследствие выделения и расширения газов при сгорании рабочей смеси. Эти силы воздействует сверху на поршень, а снизу на него действует атмосферное давление (рис. 2.9). Сила действия газов рассчитывается по формуле:



А — проекция днища поршня на поверхность,которая находится вертикально на оси поршня;
p_u — избыточное давление рабочей среды.

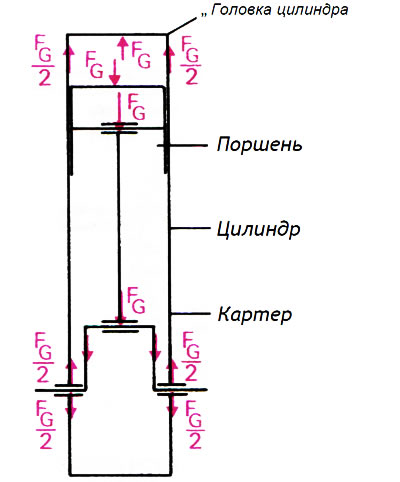

Если проследить за распределением сил, которое происходит в результате расширения газов в цилиндре, станет понятным, что не возникает никаких сил, действующих наружу, а наоборот, все силы уравновешиваются внутри мотора (рис. 2.'10).
