Среднее давление на поршень двигателя

Площадь А замкнутого участка индикаторной диаграммы соответствует работе, выполняемой в цилиндре за один рабочий цикл W. Если преобразовать данный участок в прямоугольник равной площади (рис. 3.10), то его высота h будет соответствовать среднему давлению на поршень С помощью данного давления можно выразить работу, выполняемую в цилиндре за один рабочий цикл:

W = p_i · V_h

p_i — среднее давление на поршень, среднее указанное давление на поршень;
V_h — рабочий объем одного цилиндра (измеряется в литрах).

Среднее давление на поршень можно обозначить также как удельную работу поршня. Согласно формуле p_i=W/V_h оно представляет собой отношение работы к рабочему объему. В качестве единицы давления используются чаще всего бары, а в качестве единицы удельной работы поршня, например, кДж/дм³.

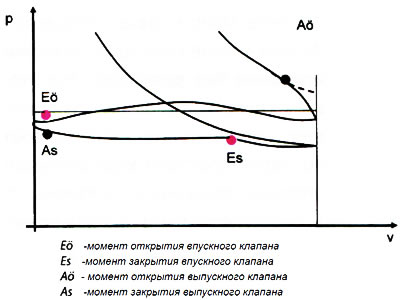

Рис. 3.9. Цикл смены заряда топливовоздушной смеси в четырехтактном бензиновом двигателе с управлением нагрузкой без дроссельной заслонки

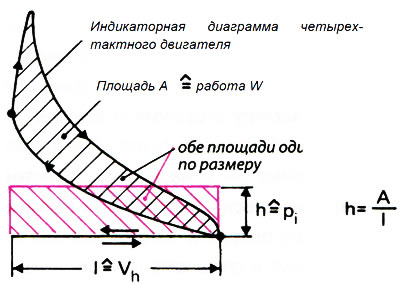

Рис. 3.10. Среднее давление на поршень
