Пумпа за воду се поставља обрнутим редоследом уклањања, узимајући у обзир следеће:
Аутомобили са бензинским моторима серије XU
18. Очистите заптивну површину пумпе.
19. Инсталирајте пумпу за воду са новом заптивном заптивком и причврстите је вијцима 3, затегните их на 15 Нм (погледајте илустрацију).

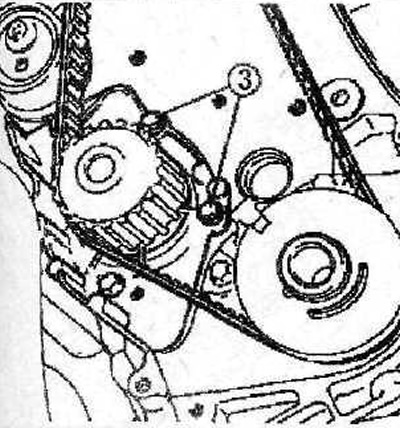

2.19 Затегните монтажне вијке пумпе за воду на 15 Нм. Аутомобили са бензинским моторима серије XU
20. Уградите зупчасти каиш (погледајте одговарајуће поглавље).
21. Напуните расхладном течношћу и испустите ваздух из система.
Аутомобили са мотором ES9J4
22. Затегните монтажне завртње пумпе за воду у неколико пролаза редоследом приказаним на илустрацији:

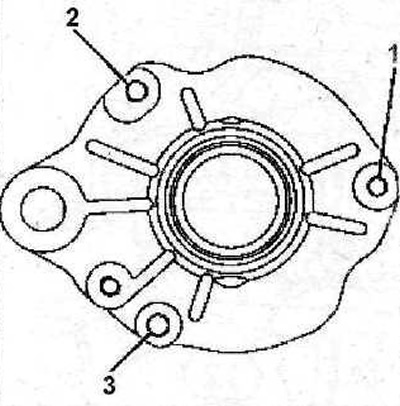

2.22 Затегните монтажне завртње пумпе за воду у неколико пролаза приказаним редоследом. Аутомобили са мотором ES9J4
- 1. пролаз - затегните завртње руком;
- 2. пролаз - затегните завртње на 5 Нм;
- 3. пролаз - затегните завртње на 8 Нм.
23. Затегните вијак 7 (погледајте илустрацију 2.5) на 8 Нм.
24. Затегните завртње 8 силом од 60 Нм, вијак 9 затезног ваљка са силом од 80 Нм, а клин 1 силом од 13 Нм, претходно подмазујући га заптивачем LOCTITE FRENETANCH (види илустрацију).

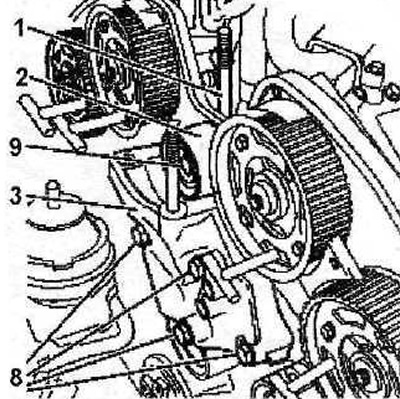

2.24 Затегните завртње 8 до 60 Нм, затезни вијак за причвршћивање ваљка 9 до 80 Нм, и клин 1 до 13 Нм. Аутомобили са мотором ES9J4
Аутомобили са бензинским моторима серије ZPJ
25. Нанесите малу количину мазива KLUBER PROBA на заптивкама 7 пумпе за воду, огранцима за слетање црева 8 и 9, као и на делу А (погледајте илустрацију).

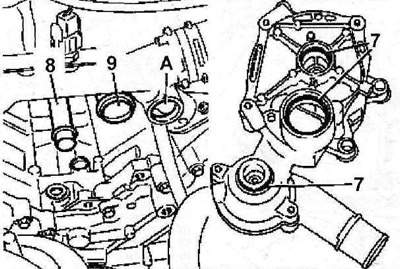

2.25 Нанесите малу количину масти KLUBER PROBA на заптивкама 7 водене пумпе. Аутомобили са бензинским моторима серије ZPJ
26. Инсталирајте пумпу за воду у њено седиште, повежите црево 5, затегните завртње за монтажу пумпе 10 и завртње за причвршћивање ременице пумпе 11 са обртним моментом од 17,5 Нм (погледајте илустрацију).

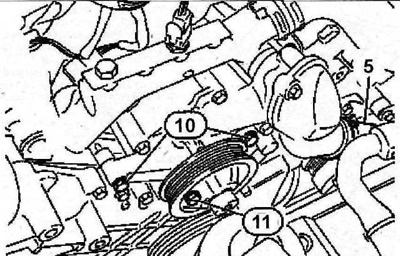

2.26 Инсталирајте пумпу за воду у њено седиште, спојите црево 5, затегните завртње за монтажу пумпе 10 и завртње за причвршћивање ременице пумпе 11 са обртним моментом од 17,5 Нм. Аутомобили са бензинским моторима серије ZPJ
27. Инсталирајте десни спојни држач носача мотора 2, затегните његове завртње за монтажу 12 до 60 Нм, затегните вијак 13 до 12,5 Нм (погледајте илустрацију).

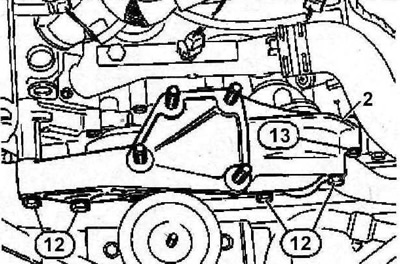

2.27 Уградите десни спојни држач 2 носача мотора, затегните завртње 12 његовог причвршћивања са силом од 60 Нм, затегните вијак 13 силом од 12,5 Нм. Аутомобили са бензинским моторима серије ZPJ
28. Уградите десни горњи ослонац 3 носача мотора и затегните завртње 14 његовог причвршћивања са силом од 15 Нм, спојите обртну шипку 4 и затегните вијак 15 његовог причвршћивања са силом од 50 Нм. Момент затезања матице 1 и завртња 16 је 45 Нм (погледајте илустрацију).

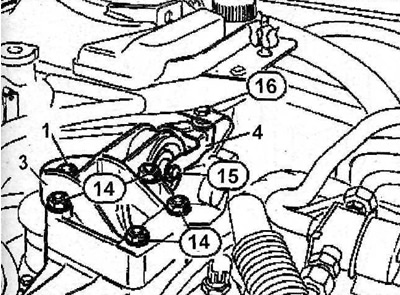

2.28 Уградите десни горњи ослонац 3 носача мотора и затегните завртње 14 његовог причвршћивања са силом од 15 Нм, повежите обртни момент 4 и затегните вијак 15 његовог причвршћивања са силом од 50 Нм. Момент затезања матице 1 и завртња 16 је 45 Нм. Аутомобили са бензинским моторима серије ZPJ
