Регулировка консольной части МКП МА5 и BE4/5

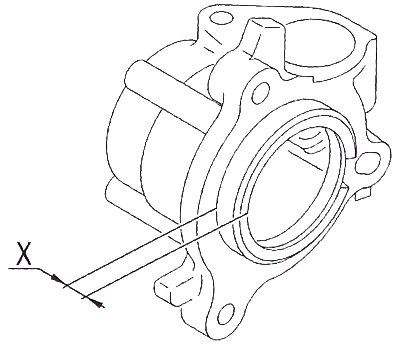

«X» — заплечик консольной части. Измерьте размер «X».

Первая установка

Заплечик консольной части «X» : 10 мм.

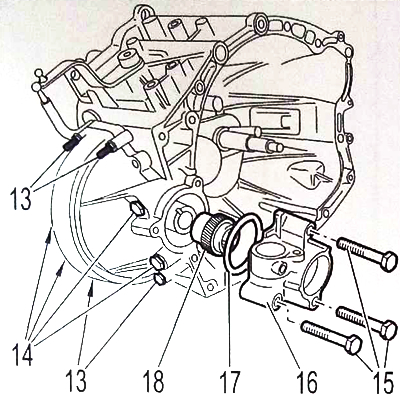

Установите:

• червяк привода спидометра(18);
• консольную часть (16) с сальником (17) (новым).

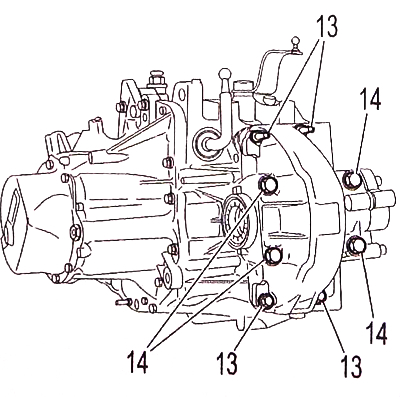

Затяните:

• болты (15) моментом 15 Нм;
• болты (14) моментом 50 Нм;
• болты (13) моментом 125 Нм.

Вторая установка

Заплечик консольной части «X»: 8,65 мм.

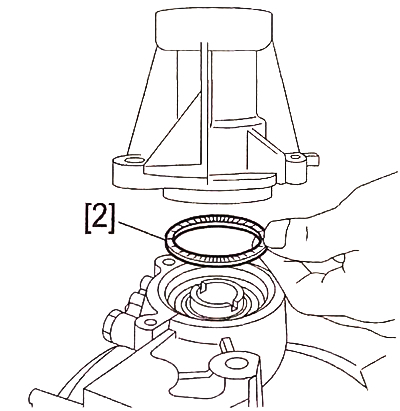

Установите регулировочное кольцо 2 подшипников на наружное кольцо подшипника и удлинитель без уплотнительного кольца.

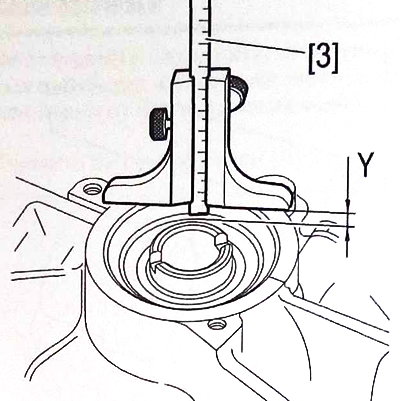

Постепенно затяните болты на консольной части, поворачивая дифференциал для получения угла, необходимого для установки в правильное положение обойм подшипников. Снимите удлинитель картера дифференциала и регулировочное кольцо. С помощью измерителя глубины 3 измерьте расстояние «Y» от плоскости стыка до наружного кольца подшипника.


Подберите толщину регулировочной прокладки по формуле: У - X + 0,1 мм = толщина регулировочной прокладки..

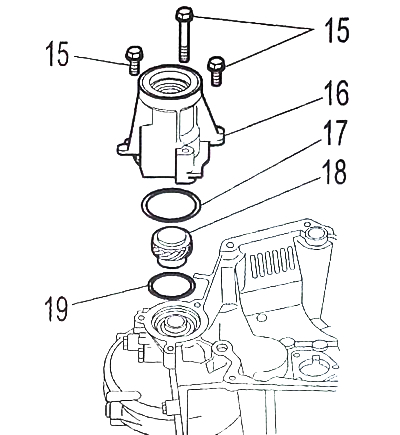

Установите:

• шайбу (19);

• червяк привода спидометра (18);
• удлинитель (16) с установленным новым уплотнительным кольцом (17).

Затяните болты (15) моментом 15 Нм.

Затяните:

• болты (14) моментом 50 Нм.
• болты (13) моментом 125 Нм.

Примечание. Этот порядок работы позволяет обеспечить выравнивание соединяемых плоскостей.
