Снятие
1. Отсоедините отрицательную клемму аккумулятора.
Модели с объемом двигателя 1.6 литров

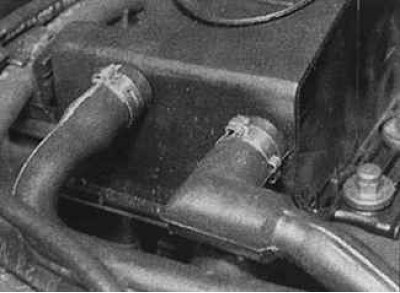

2. Ослабьте хомуты крепления и снимите шланги подачи воздуха с переднего правого конца крышки головки.
3. Снимите трубочку, соединяющую воздушный фильтр и головку блока. Также снимите впускной патрубок с левой стороны крышки головки.
4. Отсоедините две скобы и отвинтите два винта, расположенные спереди, и снимите крышку фильтра. Извлеките фильтрующий элемент.

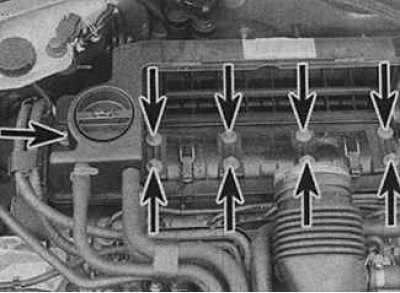

5. Равномерно и постепенно отвинтите десять гаек (указаны стрелками) крепления крышки головки блока цилиндров.
6. Cнимите крышку вместе с резиновой прокладкой. Проверьте прокладку на наличие дефектов и, при необходимости, замените.
Модели с двигателями объемом 1.8 и 2.0 литра
7. Снимите топливную магистраль и топливные форсунки.
8. Снимите электрический разъем с левой стороны катушки зажигания, расположенный в центре крышки головки блока цилиндров. Отвинтите шесть болтов крепления и снимите катушку зажигания вверх.
9. Ослабьте хомуты и снимите шланги подачи воздуха с передней левой стороны передней крышки.
10. Последовательно, по спирали, снаружи внутрь, постепенно ослабьте, а затем отвинтите и снимите болты крепления каждой крышки головки.
11. Снимите крышки головки вместе с прокладками.
Установка
Модели объемом 1.6 литров

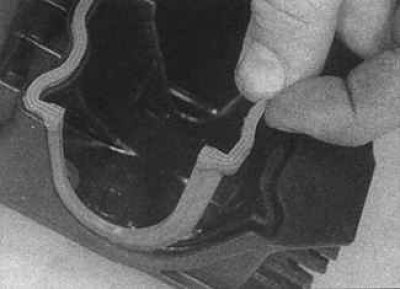

1. Установите резиновую прокладку в канавке крышки головки, гарантируя ее правильное расположение.
2. Наружную поверхность прокладки смажьте герметиком.
3. Соблюдая осторожность, установите крышку головки, чтобы не сместить прокладку крышки.

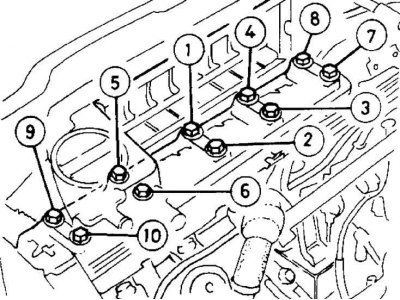

4. Проверьте правильность установки прокладки. Равномерно и постепенно, в указанной последовательности, затяните гайки крепления крышки головки блока цилиндров.
5. Установите фильтрующий элемент воздушного фильтра и его крышку. Повторно соедините шланги подачи воздуха и впускной канал. Подключите отрицательную клемму аккумулятора.
Модели с двигателями объемом 1.8 и 2.0 литра
6. Установите резиновую прокладку в канавке крышки головки, гарантируя ее правильное расположение.
7. Соблюдая осторожность, установите крышку головки, чтобы не сместить прокладку крышки.

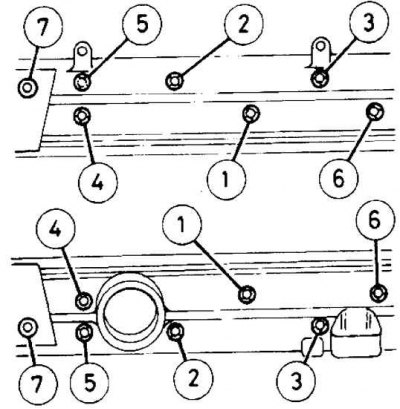

8. Проверьте правильность установки прокладки. Равномерно и постепенно, в указанной последовательности, затяните гайки крепления крышки головки блока цилиндров.
9. Соедините шланги подачи воздуха с передней крышкой головки и закрепите их хомутами.
10. Установите катушку зажигания между крышками головки и закрепите ее болтами.
11. Установите топливную магистраль и топливные форсунки.
12. Подключите отрицательный провод аккумулятора. Запустите двигатель и проверьте герметичность соединений.
