Peugeot 605 (1989-2000)

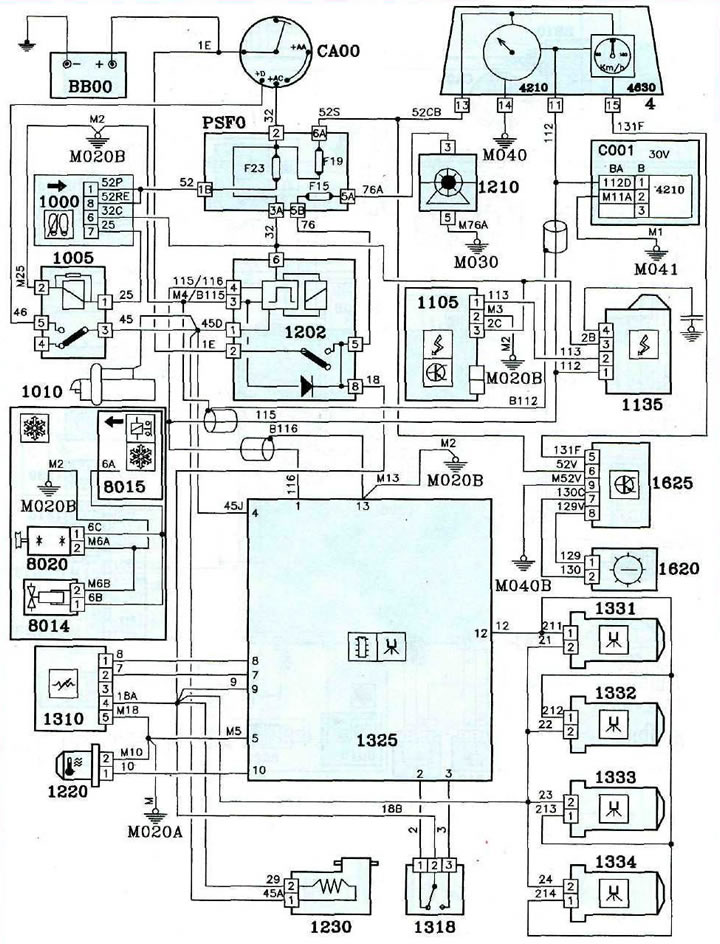

Схема 1. Инжекционна система Bosch LE.2 (двигател XU10J2K и автоматична скоростна кутия) (Peugeot 605)

0

Схема 1. Инжекционна система Bosch LE.2. Автомобили с двигател XU10J2K и автоматична трансмисия

Намират се ключове за всички електрически схеми тук →
