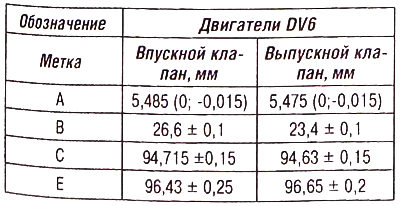

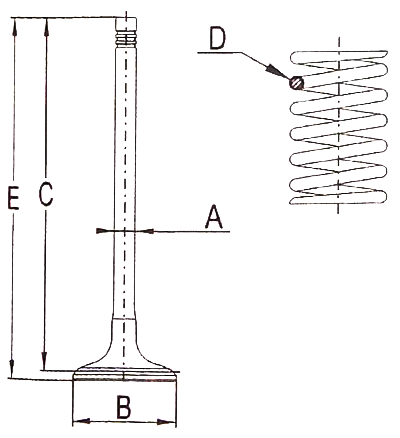

Клапаны
 |
 |
Клапанныя спружыны
Заўвага. Спружыны впускных і выпускных клапанаў ідэнтычныя.
Дыяметр дроту D: 2,8±0,02 мм.
Ідэнтыфікацыя: адсутнічае.

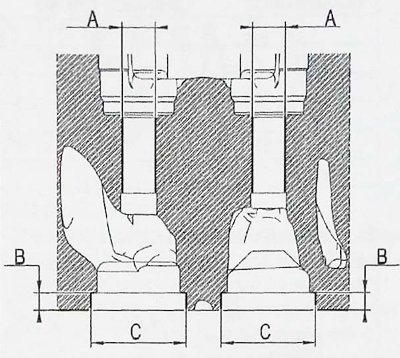

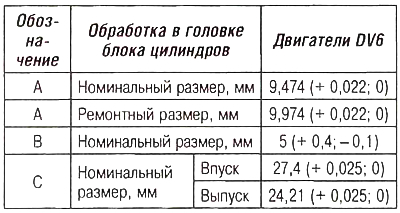

Памеры для апрацоўкі галоўкі цыліндраў впускных клапанаў
 |
 |

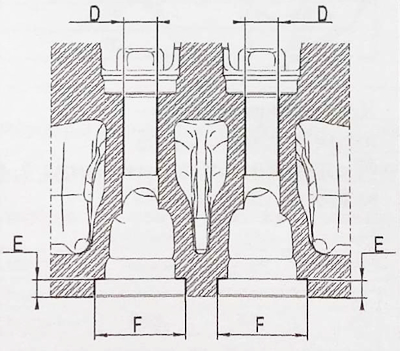

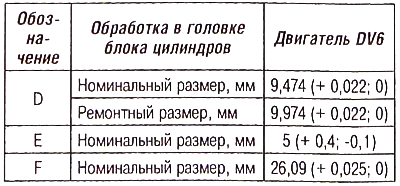

Памеры для апрацоўкі галоўкі цыліндраў выпускных клапанаў
 |
 |

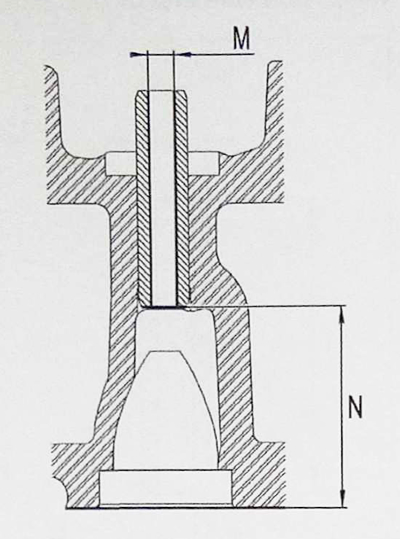

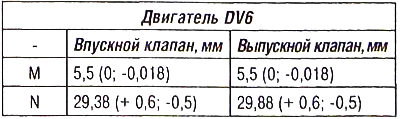

Накіроўвалыя ўтулкі клапанаў
Накіроўвалыя ўтулкі клапанаў:
1 - накіроўвалая выпускнога і впускнога клапана (серыйны памер);
2 - накіроўвалая выпускнога і впускнога клапана (рамонтны памер).
Размяшчэнне
 |
 |

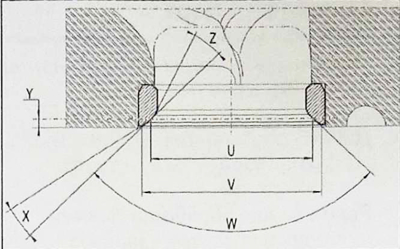

Клапаныя сядлы
Клапаныя сядлы:
3 - сядлы впускных клапанаў;
4 - сядлы выпускных клапанаў.
[Інфармацыя размешчана на сайце: www.PEUGEOTBOOK.ru]

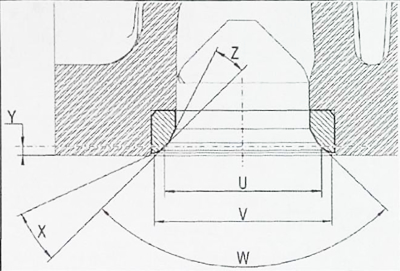

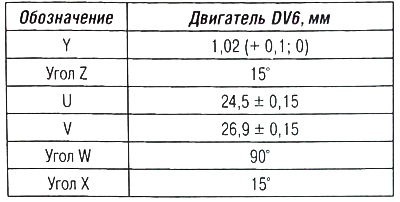

Сядла впускных клапанаў
 |
 |

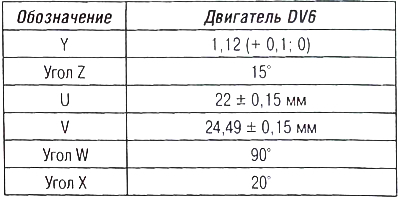

Сядла выпускных клапанаў
 |
 |
