Змест: Зняцце 🠇 Ўстаноўка 🠇
Зняцце
1. Зняць адмоўны провад з акумулятара.

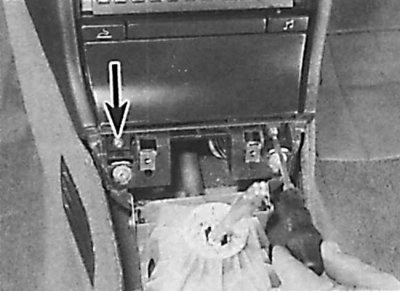

2. Зняць цэнтральную кансоль.
3. Адкруціць два шрубы (пазначаны стрэлкай), размешчаныя на дне гнязда попельніцы.

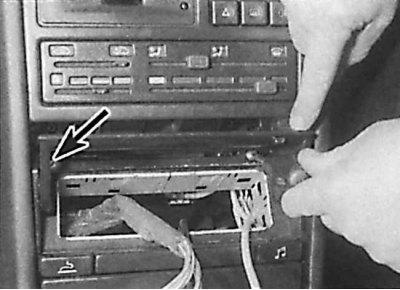

4. Зняць радыёпрымач.

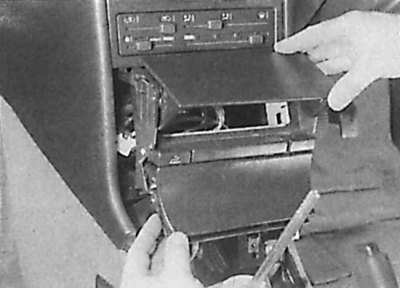

5. Адкруціць два шрубы (пазначаны стрэлкай) мацаванні з верхняй часткі апраўлення радыёпрымача.

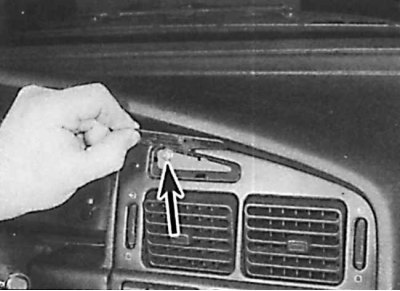

6. Зняць апраўленне радыёпрымача.

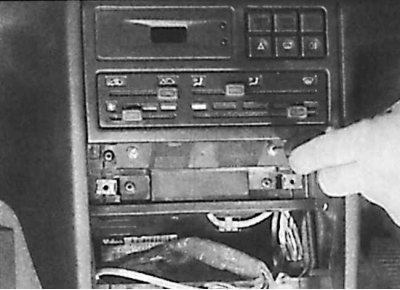

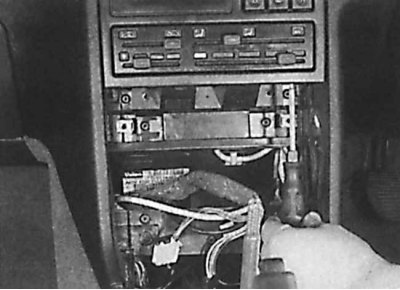

7. З дапамогай тонкай адвёрткі зняць дэкаратыўную пласціну з верхняга кута апраўлення цэнтральных соплаў сістэмы вентыляцыі і адкруціць якая адкрылася шруба (паказаны стрэлкай).
 |
 |

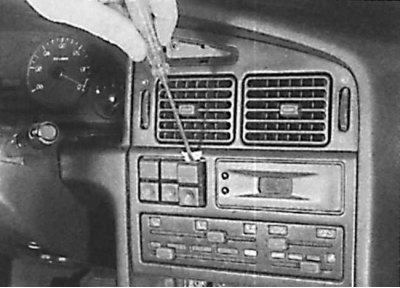

8. Адшрубаваць чатыры шрубы мацавання накладкі, размешчаныя пад панэллю кіравання апалам і вентыляцыяй. Два шрубы даступныя з пярэдняй часткі (малюнак злева) і два з ніжняй часткі (малюнак справа).

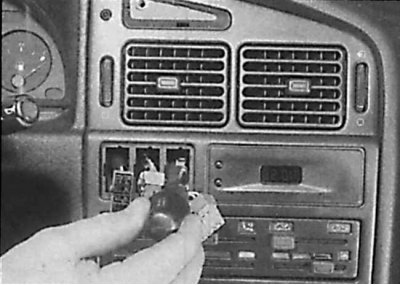

9. З дапамогай тонкай адвёрткі зняць выключальнікі, размешчаныя пад цэнтральнымі сопламі сістэмы вентыляцыі і апалы для доступу да шрубы мацавання панэлі прыбораў.

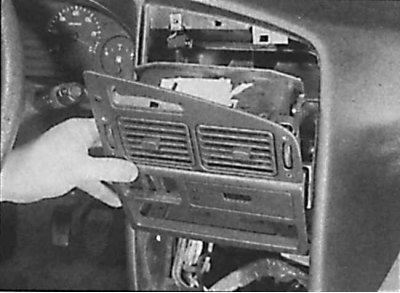

10. Адшрубаваць шрубу мацавання панэлі прыбораў.

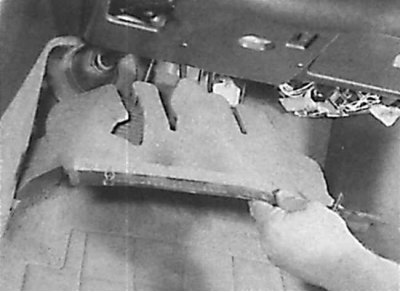

11. Выцягнуць панэль з сопламі вентыляцыі наперад, адлучыць электраправодку ад гадзін і зняць панэль з сопламі вентыляцыі.

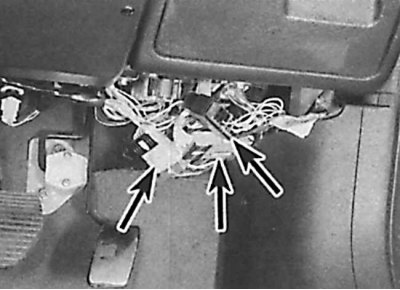

12. Вызваліць клямкі мацавання і адкруціць дывановае пакрыццё над педалямі.

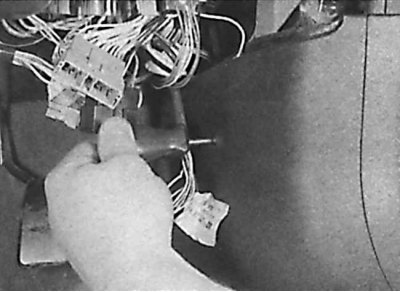

13. Адлучыць тры электрычныя раздымы (пазначаны стрэлкамі).

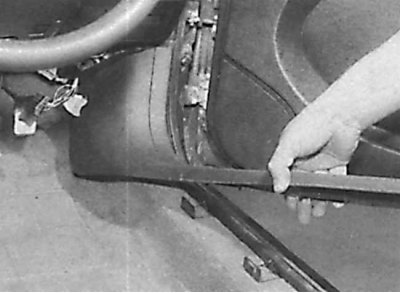

14. Адшрубаваць шрубу мацавання аздаблення са боку кіроўцы для доступу да электрычнага раздыма.

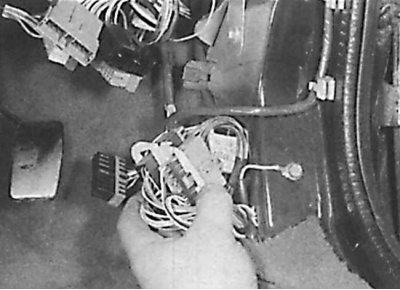

15. Зняць панэль аздаблення.
16. Вызваліць дзве клямары мацавання і зняць электрычныя раздымы з падвескі. Адлучыць электрычныя раздымы.

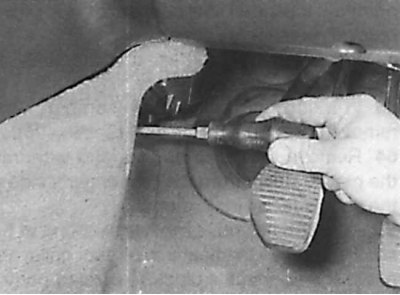

17. Адшрубаваць ніт мацавання шыны зазямлення і вызваліць паляць правадоў ад клямараў мацавання пад панэллю.

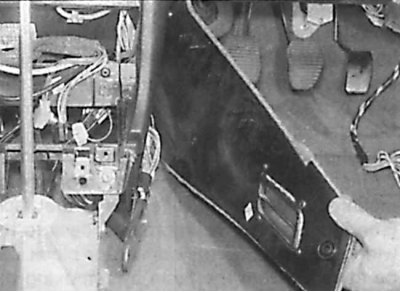

18. Пад цэнтральнай часткай панэлі адкруціць шрубы мацавання бакавога аздаблення цэнтральнай часткі панэлі.

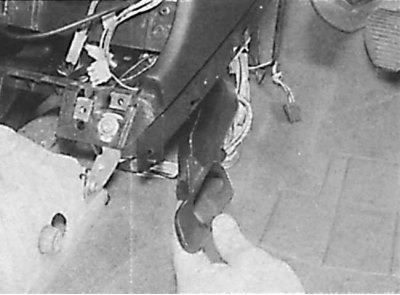

19. Зняць бакавое аздабленне цэнтральнай часткі панэлі для доступу да паветраводаў ацяпляльніка.
20. Адшрубаваць шрубы і зняць паветраводы.

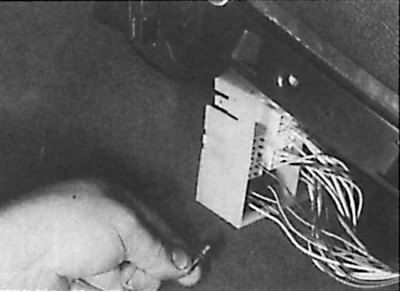

21. Зняць хамут, які мацуе паляць правадоў да падвескі ў цэнтры панэлі са боку кіроўцы.
22. Вызваліць пластыкавыя клямкі, якія мацуюць вялікі блок злучальніка да падвескі цэнтральнай часткі панэлі на боку кіроўцы, затым адлучыць раздымы ад блока злучальніка.
23. Сапраўды гэтак жа са боку пасажыра вызваліць пластыкавыя клямкі, якія мацуюць блок злучальніка да падвескі на падлозе і да ацяпляльніка.
24. Вызваліць клямкі мацавання і выняць дывановае пакрыццё з-пад панэлі.

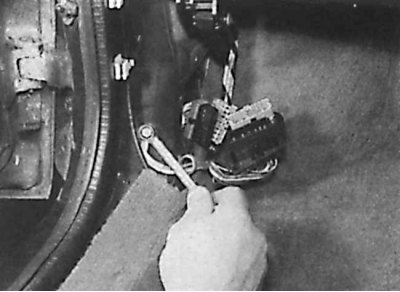

25. Адшрубаваць шрубу мацавання і зняць бакавое аздабленне са боку пасажыра, вызваліць клямкі мацавання і выняць блок злучальніка электраправодкі. Адлучыць раз'ём ад блока злучальніка.
Дадзеныя апублікаваны на сайце [PeugeotBook.ru]

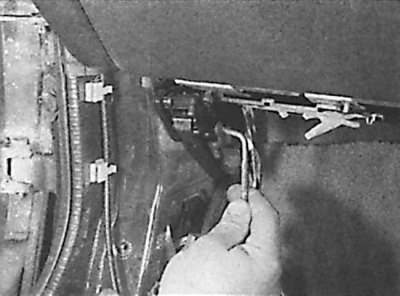

26. Адшрубаваць ніт мацавання шыны зазямлення і вызваліць паляць правадоў ад клямараў мацавання.
27. Адшрубаваць шрубу і зняць рычаг адкрыцця капота.
28. Зняць кажухі рулявой калонкі.

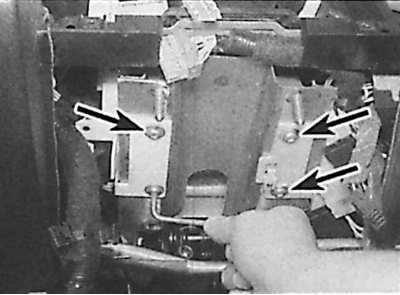

29. Зняць рулявую калонку.
30. Адкруціць шрубы (пазначаны стрэлкамі) мацавання і зняць падвеску злучальніка электраправодкі з левага боку рулявой калонкі.
31. Адшрубаваць два шрубы мацавання і зняць падвеску злучальніка электраправодкі з правага боку рулявой калонкі.
32. Зняць камбінацыю прыбораў.

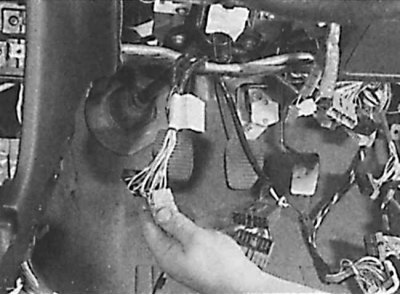

33. Адлучыць провад ад выключальніка стоп-сігналу.
34. Адлучыць галоўныя злучальнікі джгута правадоў ад блока злучальніка, усталяванага пад панэллю са боку кіроўцы.

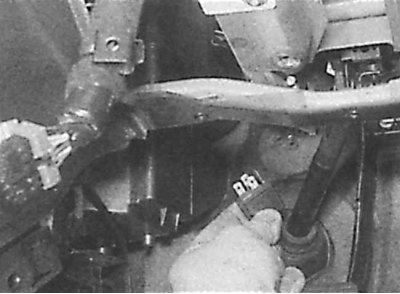

35. Адшрубаваць шрубу, які мацуе падвеску электраправодкі са боку кіроўцы, побач з педаллю счаплення.

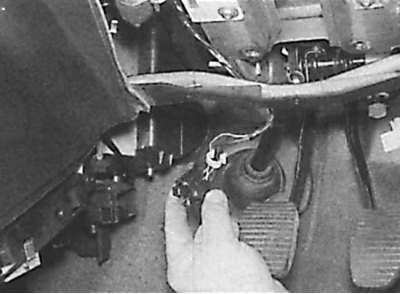

36. Выняць рэле з раздыма ў задняй частцы падвескі рулявой калонкі.
37. Зняць раздым з падвескі.
38. Зняць панэль кіравання абагравальнікам.

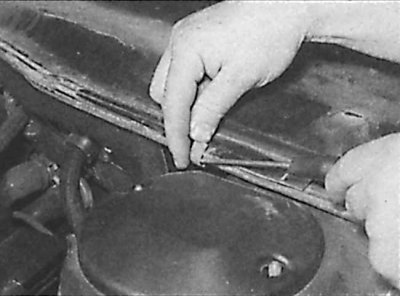

39. Працуючы ў маторным адсеку, зняць рашотку, размешчаную перад ветравым шклом.

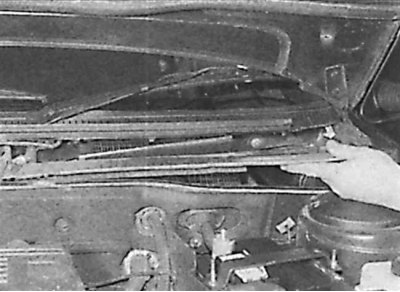

40. Зняць клямку мацавання пластыкавага шчыта.
41. Выняць пластыкавы шчыт з боку пасажыра.

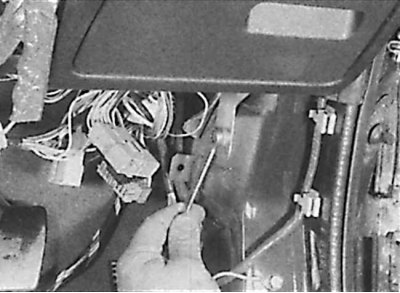

42. Зняць рашотку паветразаборніка ацяпляльніка і перамясціць кажух блока кіравання ў бок для доступу да гаек мацавання панэлі.

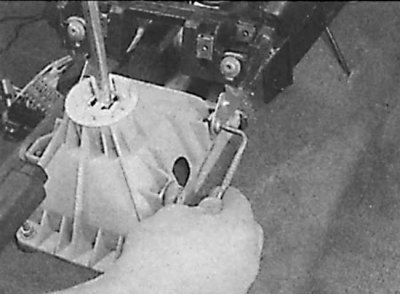

43. Адкруціць балты (па адным на кожным баку) ніжняга мацавання панэлі прыбораў.

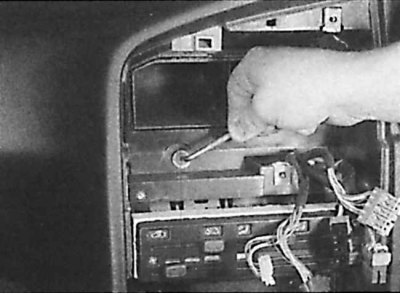

44. Адшрубаваць два ніжніх ніта мацавання панэлі прыбораў, размешчаных з двух бакоў цэнтральнай кансолі.

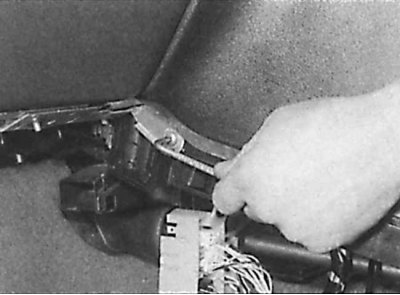

45. Адшрубаваць цэнтральны верхні ніт мацавання панэлі, размешчаны над блокам кіравання ацяпляльнікам.

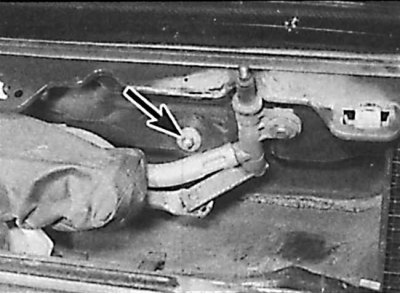

46. Адшрубаваць два задніх цэнтральных ніта мацавання панэлі да ацяпляльніка.
47. У задняй частцы маторнага адсека адкруціць тры гайкі (пазначаны стрэлкай) мацавання панэлі прыбораў.

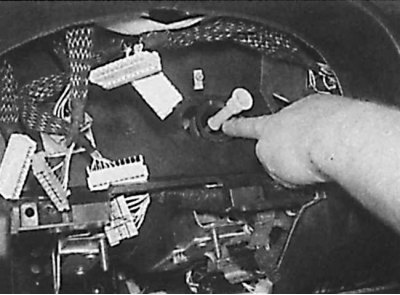

48. Перамясціць панэль ад перагародкі маторнага адсека.
49. Адлучыць трос прывада спідометра.
50. Выняць панэль прыбораў з аўтамабіля.
Ўстаноўка
Для ўсталёўкі панэлі прыбораў варта выканаць дзеянні ў зваротнай паслядоўнасці па стаўленні да працэсу здымання.
