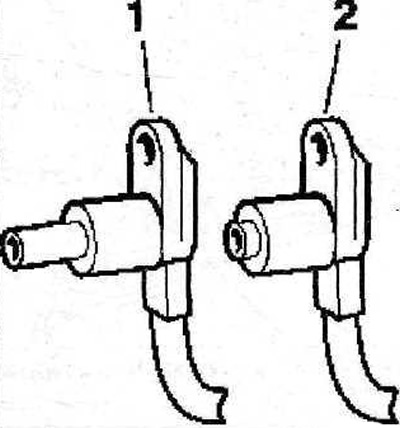

12.0 Senzori ABS
1 - senzor de viteza rotii din spate
2 - senzor de viteza rotii fata

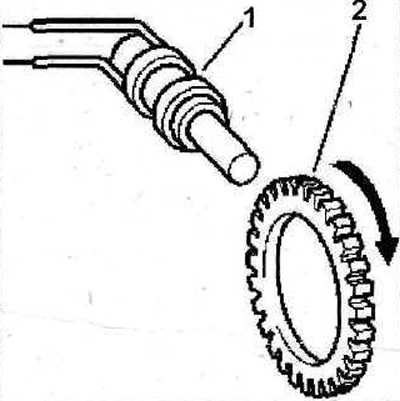

Senzori ABS 12.0a
1 - Senzor ABS
2 - Angrenajul senzorului ABS
Senzorii de turație a roților funcționează independent unul de celălalt și monitorizează continuu viteza roții «a lui» roți, înregistrând semnalul venit de la treapta corespunzătoare.
Senzor de viteza rotii din fata
Retragere
1. Deconectați borna cablului «mase» (-) de la polul negativ al bateriei
2. Slăbiți șurubul 1 și îndepărtați cu grijă senzorul 2 (vezi ilustrația).

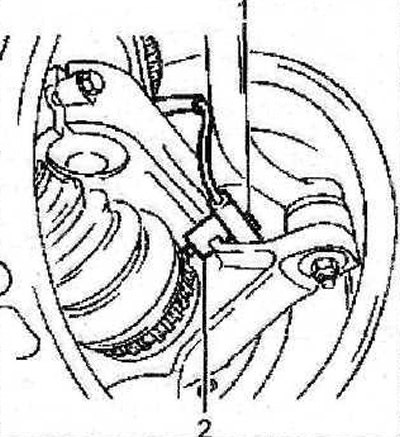

12.2 Slăbiți șurubul 1 și îndepărtați cu grijă senzorul 2
Instalare
3. Asigurați-vă că suprafețele de contact A și B ale senzorului sunt curate și uscate (vezi ilustrația).

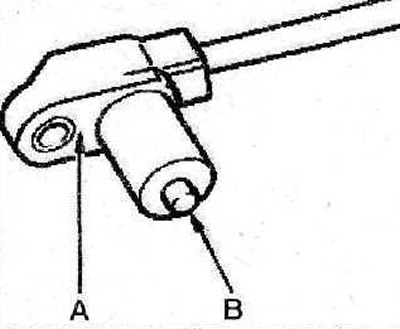

12.3 Asigurați-vă că suprafețele de contact A și B ale senzorului sunt curate și uscate
4. Instalați senzorul de viteză al roții din față în locașul său.
5. Strângeți șurubul 1 (vezi ilustrația 12.2) cu o forță de 10 Nm, având în prealabil lubrifiat șurubul cu sigilant Threadlock Loctite.
Senzor de viteza rotii din spate
Retragere
6. Deconectați borna cablului «mase» (-) de la polul negativ al bateriei.
7. Slăbiți șurubul 1 și îndepărtați cu grijă senzorul 2 (vezi ilustrația).

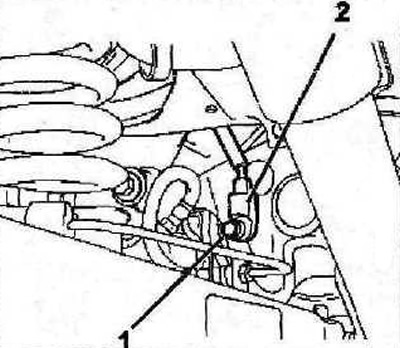

12.7 Slăbiți șurubul 1 și îndepărtați cu grijă senzorul 2
Instalare
8. Asigurați-vă că suprafețele de contact A și B ale senzorului sunt curate și uscate (vezi ilustrația).

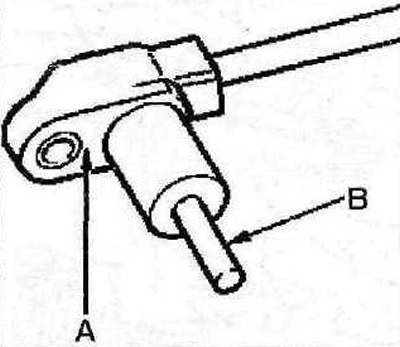

12.8 Asigurați-vă că suprafețele de contact A și B ale senzorului sunt curate și uscate
9. Instalați senzorul de viteză al roții din față în locașul său.
10. Strângeți șurubul 1 (vezi ilustrația 12.7) cu o forță de 10 Nm, având în prealabil lubrifiat șurubul cu sigilant Threadlock Loctite.
