Kézi sebességváltóval szerelt járművek ML5T
1. Távolítsa el az ejtőcsövet.
2. Távolítsa el a hővédőt.
3. Távolítsa el az 1. és 2. kapcsokat, és megfelelő lehúzóval, például 0216-G1 10 mm-es lehúzóval válassza le a kábelvéget a gömbfejről 3, és egy 0216-G2 lehúzóval 13 mm-re a gömbfejről 4 választórudat és sebességváltót (lásd a 2.3 és 2.3a ábrákat).

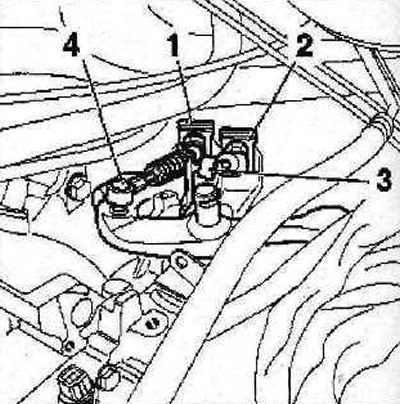

2.3 Távolítsa el az 1. és 2. bilincseket, és megfelelő lehúzóval, például 0216-G1 lehúzóval 10 mm-rel válassza le a kábelhúzó hegyét a gömbfejről 3 és a 0216-C2 lehúzóval 13 mm-rel a gömbfejről. fej 4 választó és kapcsolórudak fogaskereke

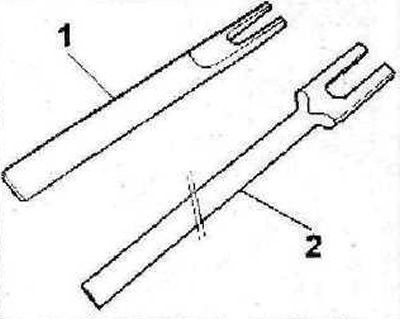

2.3a Lehúzók
1 - lehúzó 0216-G1 10 mm
2 - lehúzó 0216-G2 13 mm
4. Távolítsa el a sebességváltó kar fejét 5, valamint a védőburkolatot 6 (lásd az illusztrációt).

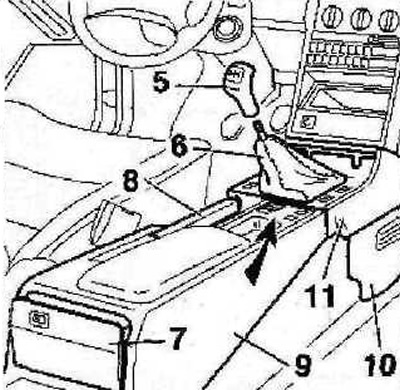

2.4 Távolítsa el a sebességváltó kar fejét 5, valamint a védőburkolatot 6
5. Távolítsa el a hamutartót 7 (lásd a 2.4. ábrát).
6. Távolítsa el a rögzítőfékkar 8 betétjét (lásd a 2.4. ábrát).
7. Távolítsa el a központi konzol 9 hátlapját, a 2.4 ábrán látható nyíllal jelzett irányban.
8. Távolítsa el a középső konzol középső részének az oldalburkolatot 10, majd a váltókar háza feletti felső burkolatot 11 (lásd a 2.4. ábrát).
9. Csavarja ki a sebességváltó karjának házának rögzítőanyait, és távolítsa el a kábelhuzattal együtt.
Kézi sebességváltóval szerelt járművek MG5T
10. Távolítson el egy fogadócsövet.
11. Oldja ki a tartóból, és távolítsa el a turbófeltöltő tömlőt a munkaterületről.
12. Távolítsa el az 1. és 2. bilincseket, majd lazítsa meg a 3. ütközőcsavarokat (lásd az illusztrációt).

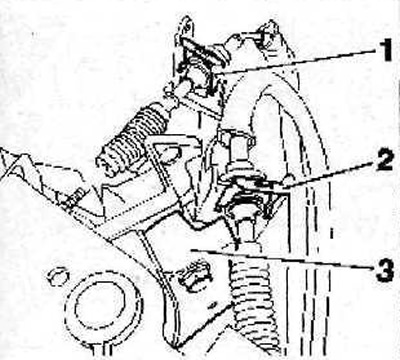

2.12 Távolítsa el az 1. és 2. bilincseket, majd lazítsa meg a 3. ütközőcsavarokat
13. Válassza le a kábelösszekötő rúd végeit a választó- és váltórudak gömbfejeiről a G216-G1 10 mm-es és a 0216-G2 13 mm-es lehúzókkal (lásd a nyilakat az ábrán).
2.13 Húzza le a kábelrúdokat a választó- és váltórudak gömbfejeiről lehúzók segítségével (lásd a nyilakat)
1 - lehúzó 0216-G1 10 mm
2- lehúzó 0216-G2 13 mm
14. Vegye le a sebességváltó karjának fejét és annak fedelét.
15. Távolítsa el a hangtompító betétet.
16. Csavarja ki a sebességváltó karjának házának rögzítőanyait, és távolítsa el a kábelhuzattal együtt.
