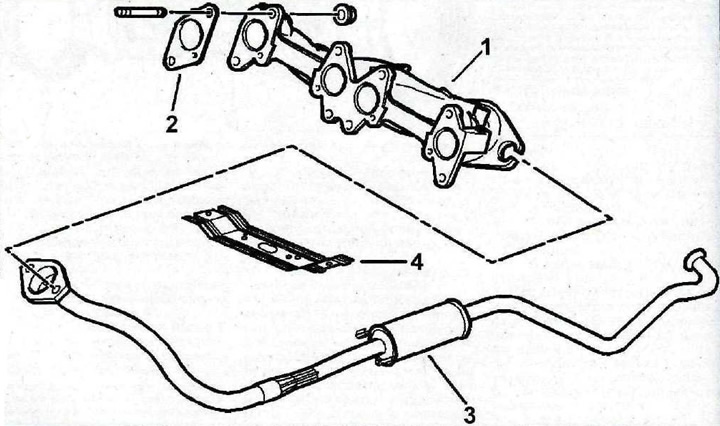

1.0 Prvky výfukového systému. Autá s benzínovým motorom XU102C
1 - výfukové potrubie
2 - tesnenie výfukového potrubia
3 - tlmič výfuku
4 - nosná konzola

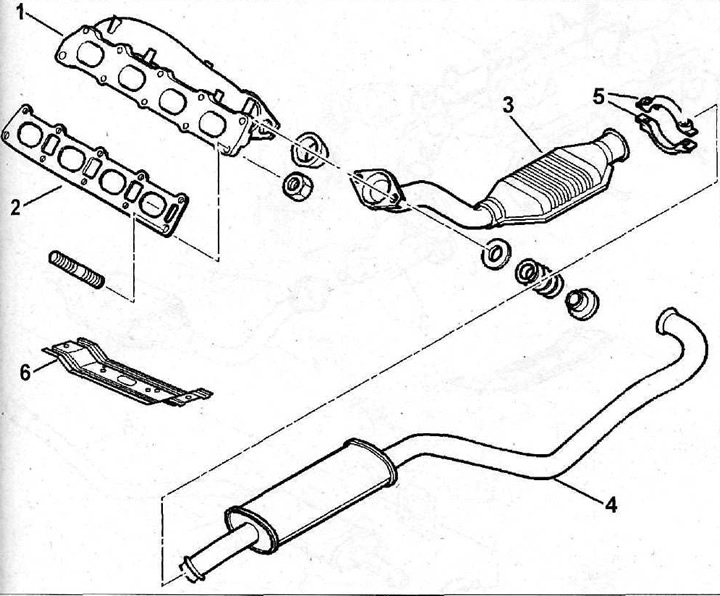

1.0a Prvky výfukového systému. Autá s benzínovým motorom XU10J4R
1 - výfukové potrubie
2- tesnenie výfukového potrubia
3 - prijímacia komora s katalyzátorom
4 - výstupné potrubie tlmiča
5 - montážne svorky

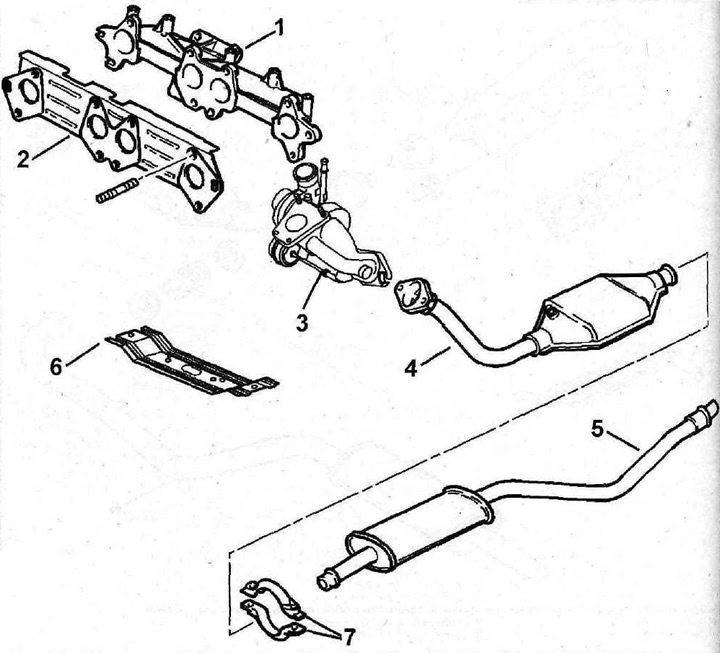

1.0b Prvky výfukového systému. Autá s preplňovaným benzínovým motorom XU10J2TE
1 - výfukové potrubie
2 tesnenie výfukového potrubia
3 - turbodúchadlo
4 - prívodné potrubie s katalyzátorom
5 - výstupné potrubie tlmiča
6- nosná konzola
7 - montážne svorky

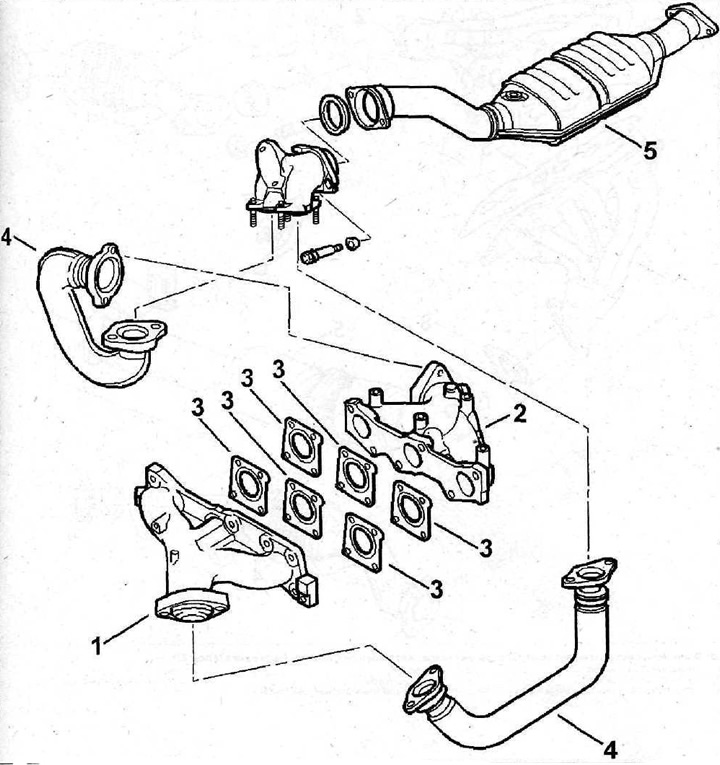

1,0 V Prvky výfukového systému. Automobily s benzínovými motormi radu ZPJ
1 - výfukové potrubie
2 - výfukové potrubie
3 - tesnenie výfukového potrubia
4- prijímacie potrubie
5 - katalyzátor

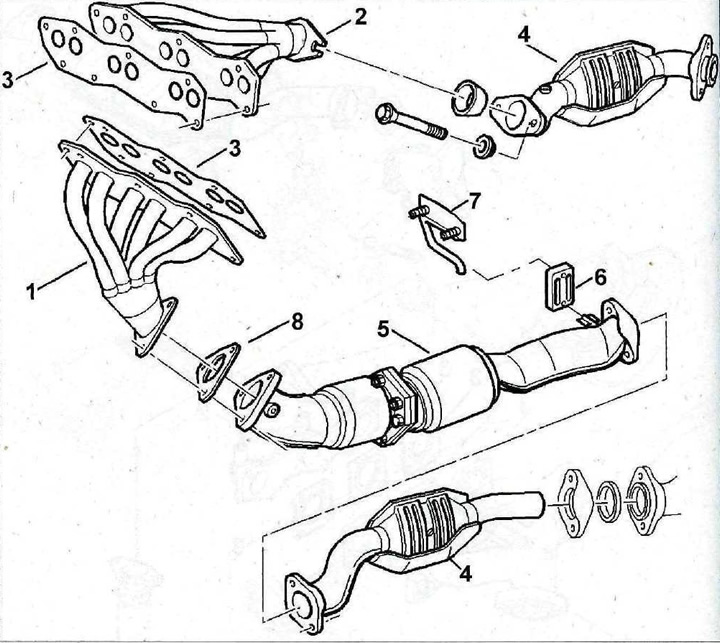

1,0g Prvky výfukového systému. Autá s benzínovým motorom ZPJ4
1 - výfukové potrubie
2 - výfukové potrubie
3 - tesnenie výfukového potrubia
4 - katalyzátor
5 - sacie potrubie
6 - vankúš na upevnenie sacieho potrubia
7 - držiak
8 - tesniace tesnenie

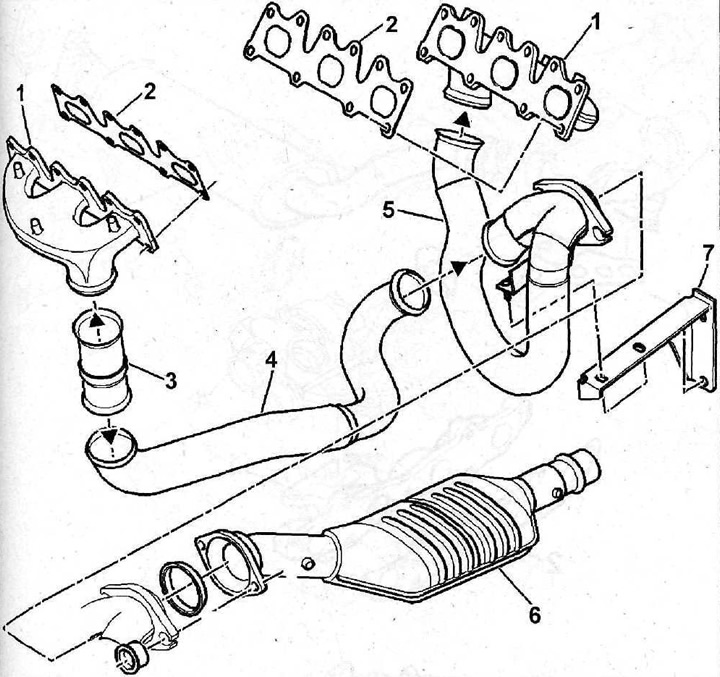

1.0d Prvky výfukového systému. Autá s benzínovým motorom ES9J4
1 - výfukové potrubie
2 - tesnenie výfukového potrubia
3, 4, 5 - sacie potrubie
6 - katalyzátor
7 - nosná konzola

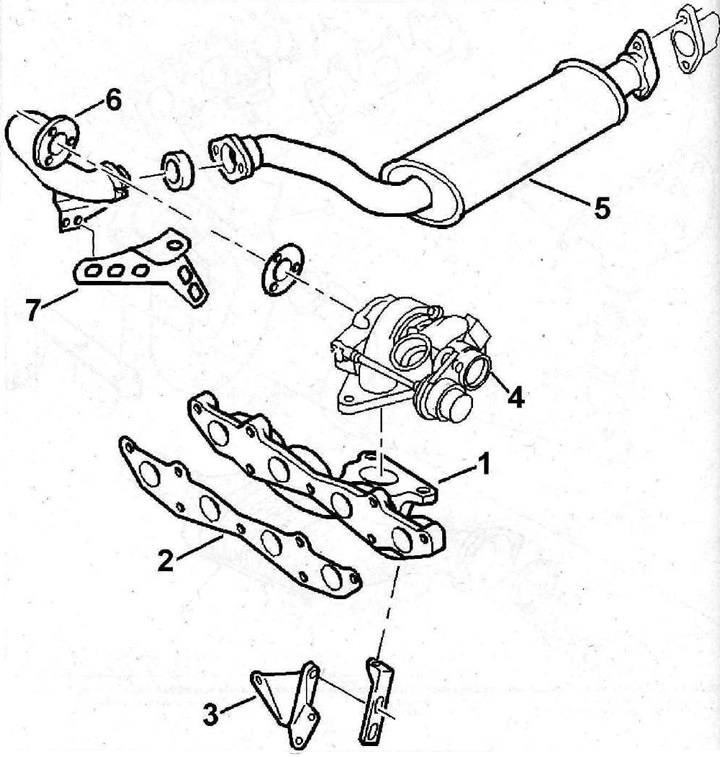

1.0e Prvky výfukového systému. Naftové vozidlá radu XU bez katalyzátora
1 - výfukové potrubie
2 - tesnenie výfukového potrubia
3 - nosná konzola
4 - turbodúchadlo
5 - tlmič výfuku
6 - sacie potrubie
7 - nosná konzola

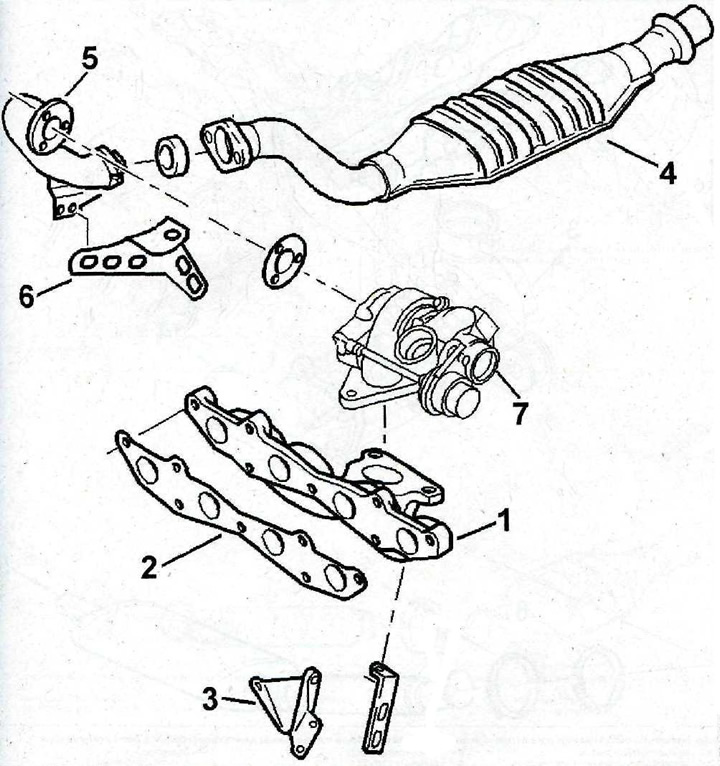

1.0 g Prvky výfukových plynov systém. Vozidlá s XU série dieselové motory s tri-komora katalyzátor
1 - výfukové potrubie
2 - tesnenie výfukového potrubia
3 - nosná konzola
4 - katalyzátor
5 - sacie potrubie
6 - nosná konzola

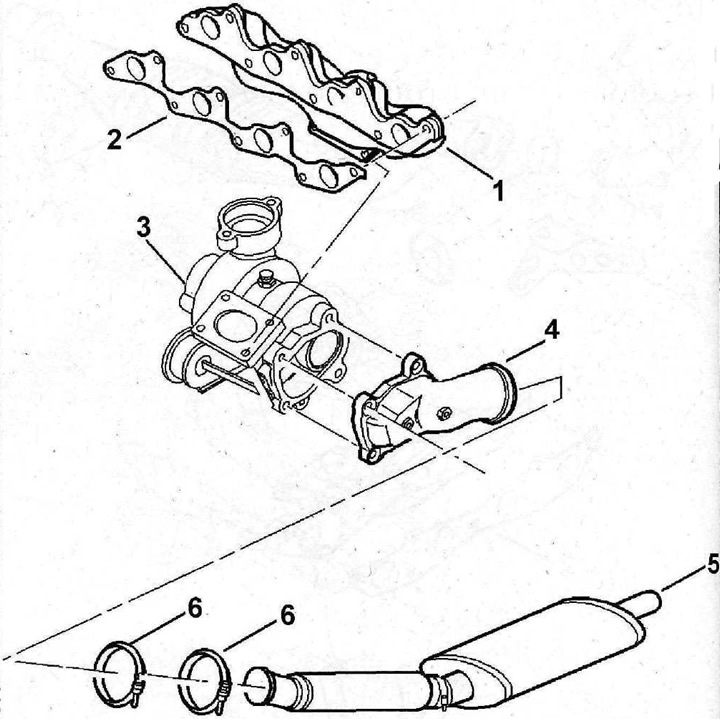

1.0 h Prvkov z výfukových plynov systém. Vozidlá s DK5ATE dieselovým motorom bez katalyzátora
1 - výfukové potrubie
2 - tesnenie výfukového potrubia
3 - turbodúchadlo
4 - sacie potrubie
5 - tlmič výfuku
6 - montážne svorky

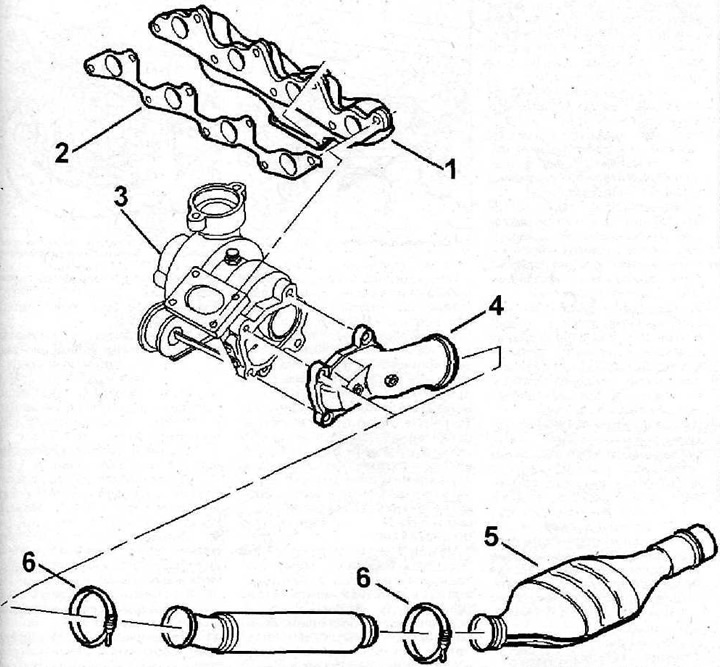

1.0 a Prvky výfukového systému. Autá s dieselovým motorom DK5ATE a trojkomorovým katalyzátorom
1 - výfukové potrubie
2 - tesnenie výfukového potrubia
3 - turbodúchadlo
4 - sacie potrubie
5 - katalyzátor
6 - montážne svorky
Výfukové potrubie je pripevnené k hlave valcov. Prvky výfukového systému majú závitové spojenia a svorky. Pri montáži výfukového systému dbajte na to, aby jeho potrubia boli zaistené bez namáhania a boli umiestnené v dostatočnej vzdialenosti od spodnej časti.
Aby ste si uľahčili odskrutkovanie matíc a skrutiek pri ďalšej oprave, namažte ich vysokoteplotnou pastou. Pred inštaláciou komponentov výfukového systému očistite miesto pripojenia brúsnym papierom, aby ste odstránili hrdzu.
