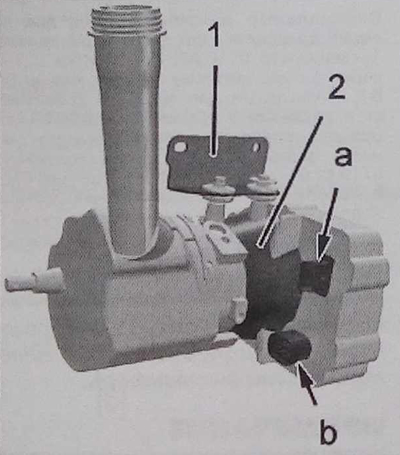

Блок электронасоса усилителя рулевого управления:
1 - опора блока электронасоса усилителя рулевого управления;
2 - электродвигатель;
а - сигнальный разъем;
b - силовой электрический разъем.

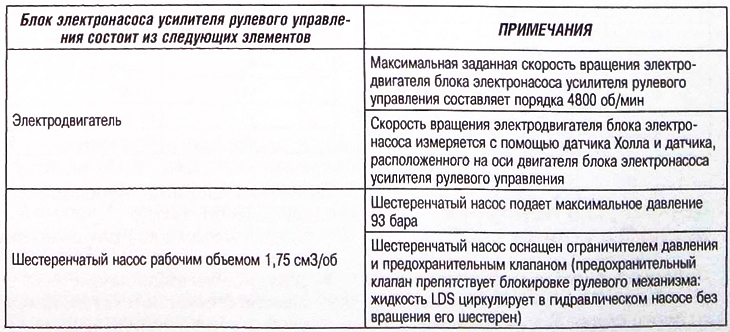

Блок электронасоса усилителя рулевого управления подает необходимое усилие, основываясь на информации работающего двигателя.
Минимальная частота вращения блока электронасоса усилителя рулевого управления составляет 1000 об/ мин.
Для оптимизации подаваемого усилия в зависимости от двигателя и марки автомобиля можно произвести настройку различных параметров блока электронасоса усилителя рулевого управления.
Если скорость автомобиля равна 0 км/ч, а угловая скорость поворота рулевого колеса равна нулю, подаваемое блоком электронасоса усилие называют «резервным усилием». Блок электронасоса усилителя рулевого управления может подавать различное усилие в зависимости от следующих параметров:
- скорость автомобиля (при увеличении скорости автомобиля усилие уменьшается);
- скорость вращения блока электронасоса усилителя рулевого управления(при увеличении угловой скорости поворота рулевого колеса увеличивается усилие);
- температура жидкости LDS усилителя рулевого управления.
При достижении блоком электронасоса температуры 125°C происходит его автоматическое отключение.
В случае неисправности электронного оборудования блок электронасоса использует аварийные параметры и переходит в аварийный режим.

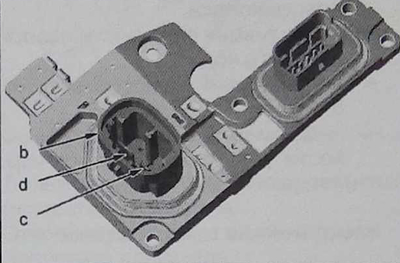

Электрические характеристики
b - силовой электрический разъем (двухконтактный черный);
с - канал 1 (напряжение 12V);
d - канал 2 («масса»).
