- ослабьте болты крепления заднего колеса, затем поднимите заднюю часть автомобиля и закрепите на подставках. Отвинтите болты крепления и снимите колесо;
- снимите крышку с компенсационного бачка с тормозной жидкостью;
- шприцем частично откачайте тормозную жидкость из бачка;
- установите крышку на компенсационный бачок с тормозной жидкостью;

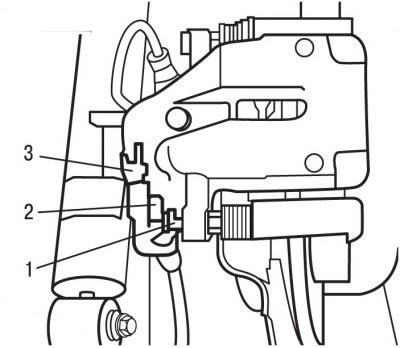

Рис. 8.12. Крепление троса стояночного тормоза: 1 - болт крепления нижнего направляющего пальца суппорта; 2 - трос стояночного тормоза; 3 - рычаг
- отсоедините трос стояночного тормоза 2 от рычага 3 (рис. 8.12);
- вывинтите болт 1 (см. рис. 8.12) крепления нижнего направляющего пальца;

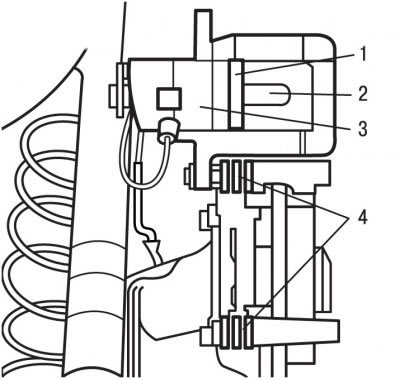

Рис. 8.13. Суппорт переднего тормоза LUCAS: 1 - манжета; 2 - поршень; 3 - суппорт; 4 - защитные гофрированные колпаки
- поверните на верхнем направляющем пальце суппорт 3 (рис. 8.13) вверх;
- снимите тормозные колодки с держателя суппорта;
- очистите пыль и грязь с суппорта, а с края тормозного диска ржавчину. Если колодки пригодны к дальнейшей эксплуатации, очистите их проволочной щеткой и ветошью. Очистите тормозной диск растворителем типа HENKEL;
- проверьте отсутствие подтеканий тормозной жидкости из-под поршня 2;
- проверьте состояние и правильное прилегание манжеты 1 и защитных гофрированных колпаков 4;
- проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений и при необходимости замените оба диска;
- измерьте толщину тормозного диска;
- убедитесь в свободном скольжении направляющих пальцев суппорта;
- при необходимости замените неисправные детали;
Внимание! Не нажимайте педаль тормоза при снятых тормозных колодках.
- вдавите поршень в суппорт, используя специальное приспособление DF 6.1 (вдавить поршень в суппорт можно и деревянным стержнем или ручкой молотка). При этом следите, чтобы поршень не перекосился и поверхности поршня и манжеты не были повреждены. При вдавливании поршня тормозная жидкость вытесняется из тормозного цилиндра в компенсационный бачок, поэтому постоянно контролируйте уровень жидкости в бачке, а при необходимости откачайте из бачка небольшое количество.
Для установки задних тормозных колодок:
- установите тормозные колодки в держатель суппорта заднего тормоза;
- опустите суппорт вниз;
Внимание! Осторожно опускайте суппорт, чтобы не зажать верхний направляющий палец.
- нанесите на резьбу болта 1 (см. рис. 8.12) крепления направляющего пальца контровочный состав, препятствующий его самоотвинчиванию, вверните болт и затяните его моментом 38 Н·м;
- установите трос стояночного тормоза 2 и закрепите его на рычаге 3;
- замените тормозные колодки аналогично на втором заднем колесе;
- проверьте уровень тормозной жидкости в бачке, при необходимости долейте;
- пустите двигатель и многократно, спокойно и с нарастающим усилием несколько раз нажмите педаль тормоза, чтобы тормозные колодки прижались к тормозному диску.
Внимание! После установки новых тормозных колодок избегайте резких торможений первые 200 км пробега автомобиля.
