Središnja konzola — uklanjanje i ugradnja (Peugeot Partner I)

Uklanjanje

1. Preklopite prednja sjedala prema naprijed ili ih pomaknite skroz naprijed.

2. Odvijte vijak koji pričvršćuje stražnji dio konzole na nosače sa svake strane (slika 29.2).

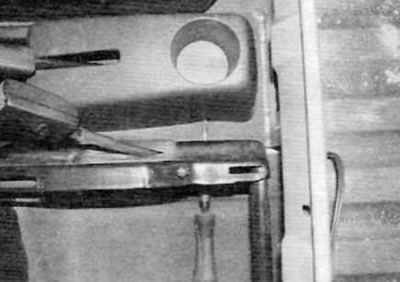

Slika 29.2. Uklonite vijak koji pričvršćuje stražnji dio konzole na nosače sa svake strane

3. Odvijte dva vijka, po jedan sa svake strane ručice ručne kočnice (slika 29.3).

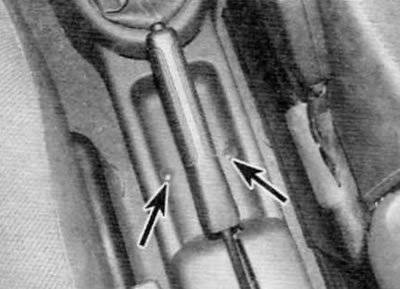

Slika 29.3. Uklonite dva vijka (označeno strelicama), smješten s obje strane ručice ručne kočnice

4. Povucite stražnji dio konzole unatrag kako biste otpustili prednje montažne klinove. Podignite stražnji dio konzole, pomaknite je preko ručice ručne kočnice i uklonite stražnji dio s vozila (slika 29.4).

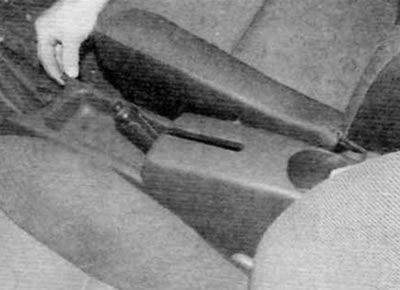

Slika 29.4. Podignite stražnji dio konzole, pomaknite je preko ručice ručne kočnice i uklonite stražnji dio s vozila

5. Okrenite ručicu mjenjača i skinite je s ručice (slika 29.5).

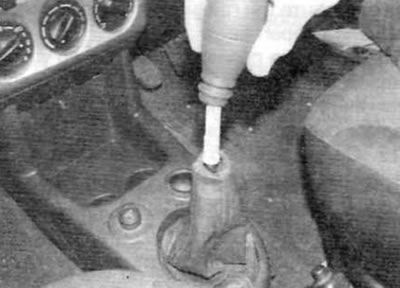

Slika 29.5. Okrenite i uklonite ručicu s ručice mjenjača

6. Otpustite manžetu mjenjača s prednje strane konzole i povucite je s ručice mjenjača (slika 29.6).

[Izvornik možete pronaći na stranici: www.PeugeotBook.ru]

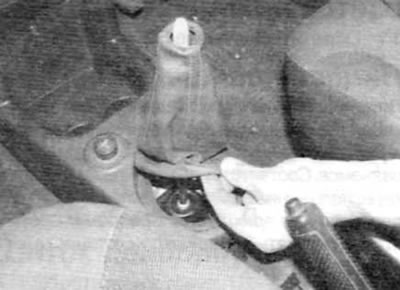

Slika 29.6. Otpustite manžetu mjenjača s prednjeg dijela konzole, podignite je i skinite s ručice mjenjača

7. Odvrnite dva vijka na stražnjoj strani prednjeg dijela konzole i središnji vijak ispod kontrola grijača/ventilacije (slika 29.7, a, b).

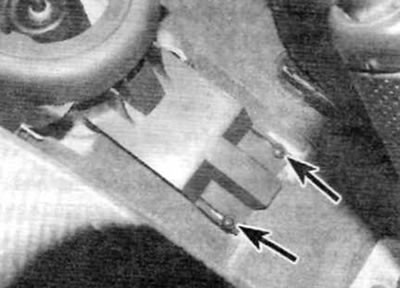

Slika 29.7, a. Uklonite dva vijka (označeno strelicama) na stražnjem dijelu prednje konzole...

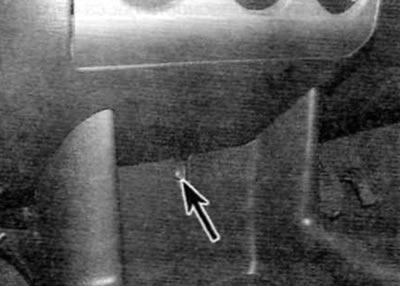

Slika 29.7, b....i središnji vijak (označeno strelicom) pod kontrolama grijanja i ventilacije

8. Sa svake strane odvrnite vijak i odvojite bočnu ploču ventilacije od središnje konzole i prednje obloge (slika 29.8).

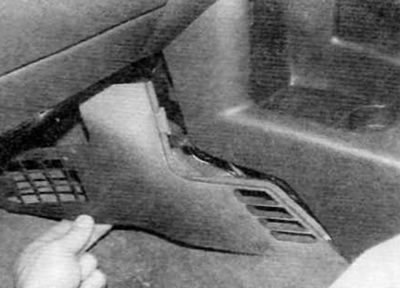

Slika 29.8. Sa svake strane odvojite bočnu ploču ventilacijskog otvora od središnje konzole i prednje obloge

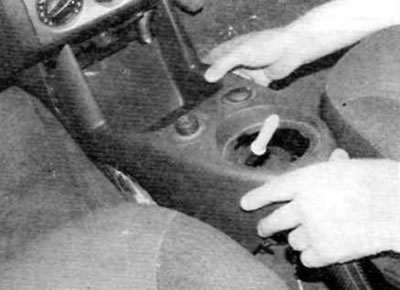

9. Odvojite prednji dio središnje konzole od armaturne ploče i podignite stražnji dio s ručice mjenjača (slika 29.9). Odspojite električne konektore i uklonite prednji dio konzole iz vozila.
