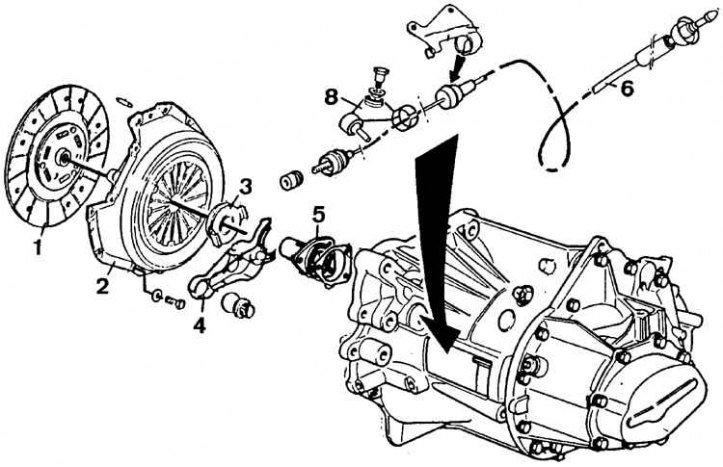

Сцепление
1 – диск, 2 – ведущая часть, 3 – выжимной подшипник, 4 – рычаг выключения сцепления, 5 – втулка выжимного подшипника, 6 – трос управления, 8 – опорный элемент оболочки

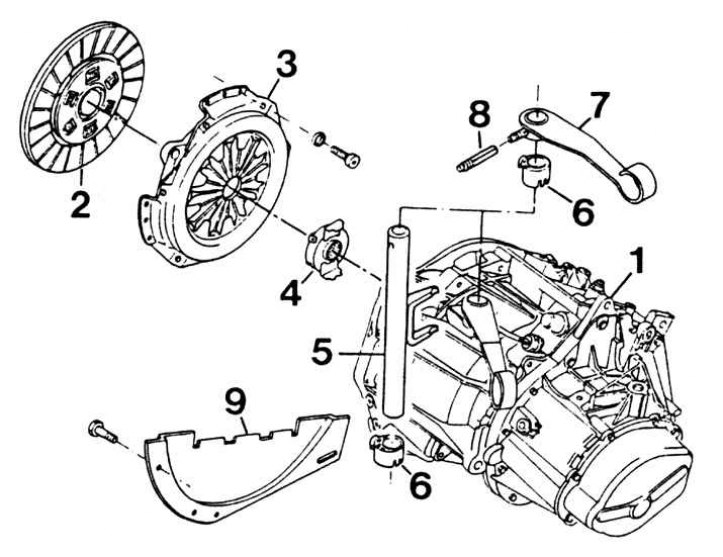

Сцепление (с января 1988 года)
1 – коробка передач, 2 – диск сцепления, 3 – ведущая часть сцепления, 4 – выжимной подшипник, 5 – ось, 6 – втулки, 7 – рычаг, 8 – штифт, 9 – кожух
Сцепление состоит из диска сцепления, ведущей части сцепления с нажимным диском и механизма выключения. Механизм выключения – механический и управляется саморегулирующимся тросом. Диск сцепления установлен между маховиком и нажимным диском сцепления и перемещается по шлицам первичного вала коробки передач.
Ведущий узел сцепления привинчен болтами к маховику. Крутящий момент при работе двигателя передается от коленчатого вала через маховик и диск сцепления, который зажат между маховиком и нажимным диском, к первичному валу коробки передач. Диск сцепления имеет гаситель крутильных колебаний и безасбестовые накладки.
Чтобы отключить двигатель от коробки передач, необходимо отвести нажимной диск от диска сцепления. На автомобилях Peugeot используют два различных механизма выключения сцепления. Первый – обычный тип, где выжимной подшипник установлен на первичном валу коробки передач. Второй тип – где выжимной подшипник является неотъемлемой частью ведущего узла сцепления.
В качестве запасной части поставляется унифицированный картер сцепления, позволяющий применять оба решения. В первом случае (с рычагом выключения) обязательно применение шарового шарнира соответствующего диаметру диска. Характерные величины размеров регулировки сцепления остались без изменений.
При нажатии на педаль сцепления трос перемещается и поворачивает вилку выключения сцепления за верхний конец вилки. Вилка, поворачиваясь, сжимает пружины нажимного типа и отводит нажимной диск от диска сцепления.
С января 1988 года рычаг выключения сцепления был заменен специальной осью, проходящей через картер сцепления и управляемой непосредственно тросом (без промежуточного рычага).
Поскольку фрикционные накладки диска сцепления изнашиваются, высота педали сцепления увеличивается, поэтому необходимо регулировать трос сцепления, чтобы гарантировать правильное действие сцепления. Однако с середины 1994 года устанавливается трос сцепления с автоматической регулировкой (он может быть установлен и на более ранние модели). Автоматический регулятор включен в центральную часть троса сцепления.
