Зняцце
Зніміце задні мост.

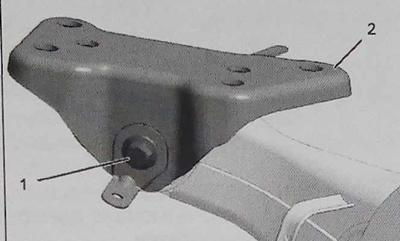

Адкруціце ніт (1) і зніміце кажух (2).

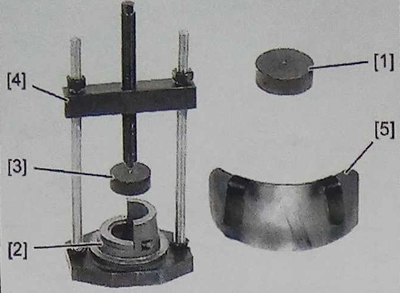

Спецыяльныя прыстасаванні:
1 - укладыш для ўсталёўкі пругкага шарніра 0549-С1;
2 - контрупор для зняцця-ўстаноўкі 0549-D1/0549-E3;
3 - укладыш для зняцця пругкага шарніра 0549-ВЗ;
4 - кранштэйны 0549-А;
5 – шайба 0549-F3.

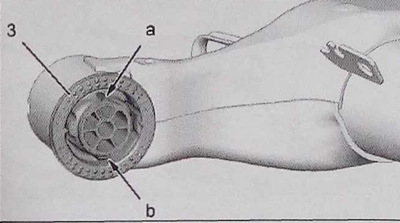

Пазначце размяшчэнне сайлент-блока (3) задняга маста ў адносінах да рычага падвескі.
Вузкі выступ арыентаваны ўверх (у зоне "а").
Шырокі выступ арыентаваны ўніз (у зоне "b").

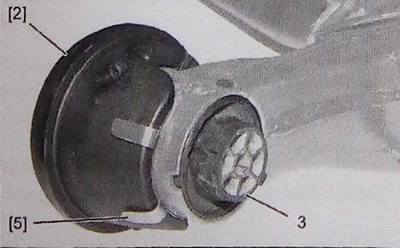

Усталюеце прынады [2], [5] на ўтулку сайлент-блока (3) задняга маста.

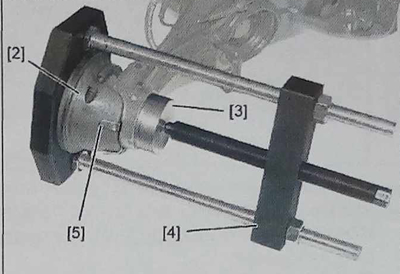

Усталюеце прынады [3], [4] на сайлент-блок (3) задняга маста.
Увага. Пераканайцеся, што ніт прынады [4] знаходзіцца на восі сайлент-блока задняга маста.
Выміце сайлент-блок (3) задняга маста, укручваючы шрубу прынады [4].
Зніміце прынады [2], [3], [4], [5].
Ўстаноўка
Увага. Выконвайце правільнае пазіцыянаванне сайлент-блока (3) задняга маста.

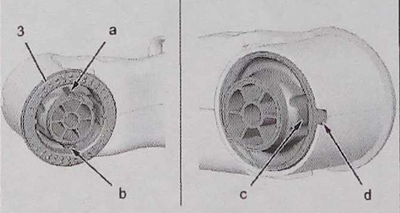

Праверце пазіцыянаванне сайлент-блока (3) задняга маста ў адносінах да рычага падвескі.
Вузкі выступ арыентаваны ўверх (у зоне "а").
Шырокі выступ арыентаваны ўніз (у зоне "Ь").
Гумовы выступ (у зоне "з") адцэнтраваны ў адносінах да выемкі (у зоне "d"), разыходжанне не павінна перавышаць 5°.

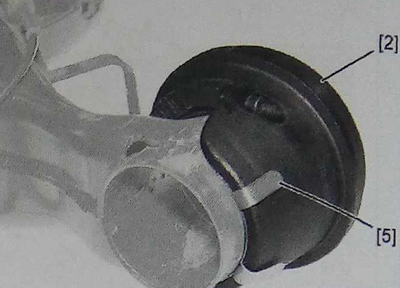

Усталюйце прынады [2], [5] на ўтулку сайлент-блока (3) задняга маста (дзейнічайце ў паслядоўнасці, зваротнай зняццю).
Размесціце сайлент-блок (3) задняга маста.

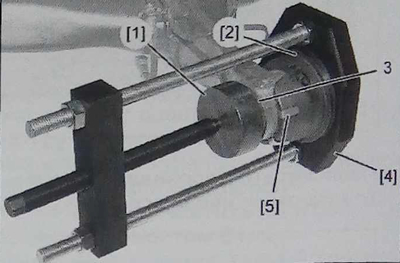

Усталюйце шарнірны рычаг (3) і прыстасаванні [1], [4].
 |  |
Увага. Пераканайцеся, што ніт прынады [4] знаходзіцца на восі сайлент-блока задняга маста.
Вяртайце ніт прынады [4] да ўсталёўкі на месца сайлент-блока (3) задняга маста.
Зніміце прынады [1], [2], [4], [5].
Усталюйце на месца кажух (2) і закруціце ад рукі ніт (1) (не зацягваючы).
Усталюйце задні мост.
